Мерники металлические технические 1-го класса вертикальные ММВ, 64200-16

Назначение

Мерники металлические технические 1-го класса вертикальные ММВ (далее - мерник) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерника основан на измерении объёма жидкости методом слива или

налива.

Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.

Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены три пробно-спускных крана служащих для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.

Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.

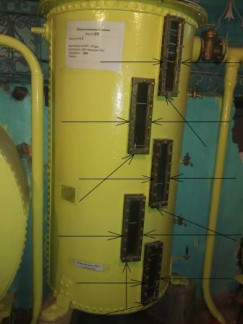

Общий вид мерников и схема пломбировки представлены на рисунке 1.

Технические характеристики

Пределы допускаемой относительной погрешности мерника при температуре 20 °С ±0,2 % номинального значения полной вместимости;

Таблица 1

Условия эксплуатации:

-    температура окружающего воздуха, °С

20±10; от 30 до 80; от 84 до 106.

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка, на паспорт типографским способом.

Комплектность

мерник технический 1-го класса - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

-    мерники эталонные 1- го разряда номинальной вместимостью 10, 50, 100, 200 дм по ГОСТ 8.470-82;

-    колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;

-    термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.

Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.

Сведения о методах измерений

изложены в разделе 3 паспорта Паспорта.

Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса вертикальным ММВ

ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема».

ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки».
