Номер в госреестре | 64201-16 |
Наименование СИ | Мерники металлические технические 1-го класса горизонтальные |
Обозначение типа СИ | ММГ |
Изготовитель | Уржумский спиртоводочный завод", г.Уржум |
Год регистрации | 2016 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Мерники металлические технические 1-го класса горизонтальные ММГ (далее -мерник) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.
Принцип работы мерника основан на измерении объёма жидкости методом слива или
налива.
Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

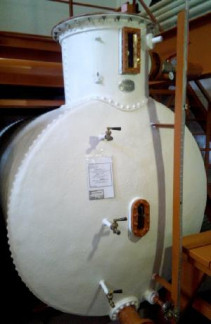

Общий вид мерников и схема пломбировки представлены на рисунке 1.
Пределы относительной погрешности мерников при температуре 20 °С - ±0,2 % номинального значения полной вместимости.
Таблица 1
Обозначение модели | Номинальная вместимость, 3 дм | Г абаритные размеры, мм | ||
диаметр | длина | |||
D1 | D2 | |||
ММГ, зав. № 5 | 3690 | 1360 | 1000 | 3550 |
ММГ, зав. № 6 | 3690 | 360 | 1000 | 3550 |
ММГ, зав. № 14 | 2500 | 1100 | 800 | 3420 |
Условия эксплуатации:
- температура окружающего воздуха, °С
20±10 от 30 до 80 от 84 до 106
- относительная влажность воздуха, %
- атмосферное давление, кПа
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
мерник - 1 шт. паспорт - 1 шт.
осуществляется по документу ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки».
Основные средства поверки:
- мерники эталонные 1 разряда по ГОСТ 8.470-82 номинальной вместимостью 10, 50, 100, 200 дм3;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
изложены в разделе 3 паспорта.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса горизонтальным ММГ
ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема
Зарегистрировано поверок | 22 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
