Мерники металлические технические 1-го класса горизонтальные ММГ, 64202-16

Назначение

Мерники металлические технические 1-го класса горизонтальные ММГ (далее -мерник) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.

Описание

Принцип действия мерника основан на измерении объёма жидкости методом слива и

налива.

Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.

Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.

По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

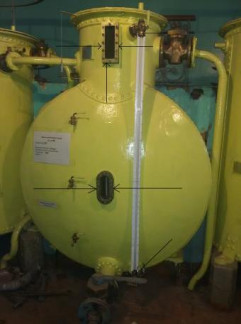

Общий вид мерников и схема пломбировки представлены на рисунке 1.

Технические характеристики

Пределы относительной погрешности мерников при температуре 20 °С - ±0,2 % номинального значения полной вместимости

Таблица 1

Условия эксплуатации:

-    температура окружающего воздуха, °С

20±10; от 30 до 80; от 84 до 106.

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.

Комплектность

мерник - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки».

Основные средства поверки:

-    мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм по ГОСТ 8.470-82;

-    колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;

-    термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.

Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.

Сведения о методах измерений

изложены в разделе 3 паспорта.

Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса горизонтальным ММГ

ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема

ГОСТ 8.633-2013 Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки
