| Номер в госреестре | 64204-16 |
| Наименование СИ | Микроскоп конфокальный лазерный |
| Обозначение типа СИ | LEXT OLS 4100 |
| Изготовитель | "OLYMPUS Corporation", Япония |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскоп конфокальный лазерный LEXT OLS 4100 (далее - микроскоп) предназначен для измерений линейных размеров в нано- и микрометровом диапазонах и анализа поверхностей объектов.
Микроскоп конфокальный лазерный LEXT OLS 4100 относится к классу бесконтактных оптических приборов, принцип действия которых основан на смещении конфокальной плоскости освещения.
Метод конфокальной микроскопии основан на размещении в плоскости измерения апертуры, дающей возможность получения максимального контраста изображения при нахождении измеряемого участка поверхности в фокусе. Метод позволяет измерять поверхности с неровностями до 0,5 мм (в данном устройстве изображение программно сшивается после проведения замеров в заданном диапазоне высот).

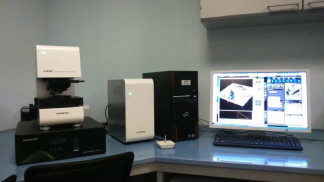

Микроскоп состоит из блока осветителя с источниками света (полупроводниковый лазер и светодиод), конструктивно выполненного в виде моноблока, входящего в состав измерительной головки, расположенной на колонне с возможностью перемещения по вертикали. Колонна установлена на металлическом основании, оснащенном антивибрационными подушками, и расположенном на металлической раме. Также в измерительной головке располагается оптическая система (набор диафрагм, фильтров, делитель светового пучка, объективы, определяющие поле зрения (являются сменными)), пьезопривод, цифровая камера и фотоприемник. На основании установлен автоматический предметный столик. В состав микроскопа входит компьютер и контроллер с интерфейсными платами для обработки видеосигнала, управления пьезоприводом, приемом-передачей прочих управляющих сигналов, а также приемом сигналов о результатах измерений.
Измерения проводятся в трехмерной системе координат. При вертикальном сканировании все точки поверхности поочередно проходят через фокус. По последовательности полученных картин фотоприемник фиксирует изменения интенсивности света в каждой точке в зависимости от расстояния.
Режимы работы микроскопа устанавливаются пользователем с помощью органов управления или программного обеспечения (далее - ПО) управляющей ПЭВМ. Органы управления и подстыковочные разъемы расположены на задней панели.
Управление микроскопом осуществляется с помощью встроенного контроллера и внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).
Программное обеспечение вычисляет положение максимума интенсивности для каждой точки матрицы, после чего восстанавливается форма поверхности, основанная на регистрации максимума интенсивности при перемещении объектива по вертикали.
Специализированное программное обеспечение служит для управления механическими частями микроскопа, для непосредственного измерения, для обработки полученных результатов, построения трехмерных изображений рельефа поверхности, выделения отдельных профилей поверхности в заданном направлении и гистограммы распределения пиков по высоте, а также позволяет рассчитывать параметры шероховатости.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OLS4100 |
| Номер версии (идентификационный номер) ПО | Версия 3.1.5 |
| Цифровой идентификатор ПО | 2е138с12а2ё305402ё5Ь51с4аё73495Ь6826 67Г53Ь234а2147е61433418е37а2 |
приведены в Таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений линейных размеров (ось Z), мкм | от 0,5 до 500 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (ось Z), мкм (где L - измеряемая длинна, мкм) | ±(0,1 + — ) 20 |
| Диапазон измерений линейных размеров в плоскости XY, мкм, для объектива: 20х 50х 100х | от 80 до 600 от 30 до 250 от 15 до 120 |
| Пределы допускаемой относительной погрешности измерений линейных размеров в плоскости XY, % | ±5 |
| Величина хода устройства фокусировки по оси Z, мм | 100 |
| Г абаритные размеры основного блока микроскопа (ширинахвысотахглубина), мм, не более | 290x480x390 |
| Масса в транспортировочной упаковке, кг, не более | 130 |
| Рабочий диапазон температуры окружающей среды, °С | 20±3 |
| Относительная влажность воздуха, % | 50±10 |
| Диапазон атмосферного давления, кПа | от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Потребляемая мощность, В • А, не более | 2420 |
наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
В комплект поставки входят: микроскоп конфокальный лазерный LEXT OLS 4100, руководство по эксплуатации, методика поверки.
осуществляется по документу МП 64204-16 «Микроскоп конфокальный лазерный LEXT OLS 4100. Методика поверки», утвержденному АО «НИЦПВ» 18 февраля 2016 г.
Основные средства поверки: мера ширины и периода специальная МШПС-2.0К (регистрационный №33598-06), набор мер длины концевых плоскопараллельных (регистрационный №1843-64), объект-микрометр ОМ-О (регистрационный №28962-05).
Микроскоп конфокальный лазерный LEXT OLS 4100. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к микроскопу конфокальному лазерному LEXT OLS 4100
1 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
2 Техническая документация фирмы-изготовителя
