| Номер в госреестре | 64206-16 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | S660 |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая S660 предназначена для измерений расстояний при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая S660 (далее - S660) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

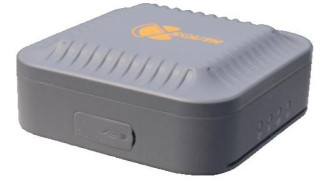

Конструктивно S660 представляет собой моноблок, в котором объединены спутниковая геодезическая антенна и приемник. В нижней части корпуса находится кнопка питания для включения / выключения S660, а также кнопка сброса до заводских настроек. На лицевой панели в боковой части корпуса расположены четыре светодиодных индикатора: индикатор питания, индикатор беспроводного соединения, индикатор статуса спутников, индикатор передачи данных. На торцевой панели в боковой части корпуса S660 расположен порт mini USB для зарядки приемника.
Управление S660 осуществляется с помощью полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память контроллера.
S660 может использоваться только в качестве подвижного (роверного) приемника.
Пломбирование крепёжных винтов корпуса S660 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
S660 имеет встроенное ПО «HeziCode», ПО контроллера «GIStar», а также ПО «InStar», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов S660, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
| Идентификационное наименование ПО | HeziCode | GIStar | InStar |
| Номер версии (идентификационный номер ПО), не ниже | 1.05 | 1.02.150612 | 1.0 |
| Цифровой идентификатор ПО | 661001 | 00A808 | InStar1.0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 220 |
| Принимаемые сигналы | GPS: L1 C/A, L2E, L2C, L5. ГЛОНАСС: L1 C/A, L2 C/A. GALILEO: E1/E5a/E5b/E5AltBOC BeiDou: B1, B2, B3 (опционально) SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS |
| Режимы измерений расстояний | «Статика», «Быстрая статика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
| Тип антенны | Встроенная |
| Г раницы допускаемой абсолютной | |
| погрешности измерений расстояний | |
| (при доверительной вероятности | |
| 0,95), мм, в режимах: - «Статика», «Быстрая статика»: | |
| - в плане | ±2(3,0 + 0,5 • 10-6 • D) |
| - по высоте | |
| - «Кинематика в реальном | ±2(5,0 + 0,5 • 10-6 • D) |
| времени (RTK): | |
| - в плане | ±2(8 + 1 • 10-6 • D) |
| - по высоте | |
| - «Дифференциальные кодовые | ±2(15 + 1 • 10-6 • D) |
| измерения (DGPS)»: | |
| - в плане | |
| - по высоте | ±2 (250 + 1 • 10-6 • D) ±2 (500 + 1 • 10-6 • D), где D - измеряемое расстояние в мм |
| Наименование характеристики | Значение характеристики |
| Допускаемая средняя | |
| квадратическая погрешность | |
| измерений расстояний, мм, в | |
| режимах: | |
| - «Статика», «Быстрая статика»: | |
| - в плане | 3,0 + 0,5 • 10-6 • D |
| - по высоте | 5,0 + 0,5 • 10-6 • D |
| - «Кинематика в реальном | |
| времени (RTK): | |
| - в плане | 8 + 1 • 10-6 • D |
| - по высоте | 15 + 1 • 10-6 • D |
| - «Дифференциальные кодовые | |
| измерения (DGPS)»: | |
| - в плане | 250 + 1 • 10-6 • D |
| - по высоте | 500 + 1 • 10-6 • D, |
| где D - измеряемое расстояние в мм | |
| Источник электропитания: | встроенный Li-Ion аккумулятор |
| - напряжение, В | 3,7 |
| - потребляемая мощность, Вт | 3 |
| Диапазон рабочих температур, °С | от минус 20 до плюс 60 |
| Г абаритные размеры (ДхШхВ), мм, | 100 х 100 х 35 |
| не более | |
| Масса, кг, не более | 0,4 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус S660.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Аппаратура геодезическая спутниковая S660 | 1 |
| Кабель Micro USB | 1 |
| Крепление на веху TP-S650 | 1 |
| Зарядное устройство PSAI10R-050Q | 1 |
| Сумка для транспортировки | 1 |
| Компакт-диск с программным обеспечением и руководством по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 73-15 | 1 |
осуществляется в соответствии с документом МП АПМ 73-15 «Аппаратура геодезическая спутниковая S660. Методика поверки», утверждённым ООО «Автопрогресс-М» в январе 2016 г. Знак поверки наносится на свидетельство о поверке.
Перечень основного оборудования, необходимого для поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая S660. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой S660
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3 Техническая документация «South Surveying & Mapping Instrument CO., LTD.», КНР.
| Зарегистрировано поверок | 644 |
| Поверителей | 9 |
| Актуальность данных | 17.09.2024 |
