| Номер в госреестре | 64207-16 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | ЮГ С-82 |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая ЮГ С-82 предназначена для измерения расстояний при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая ЮГ С-82 (далее - ЮГ С-82) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно ЮГ С-82 представляет собой моноблок, объединяющий приемник и спутниковую геодезическую антенну. В моноблок также включены GSM и УКВ модемы. ЮГ С-82 может использоваться в качестве как базового, так и роверного приемника.
Управление ЮГ С-82 осуществляется с помощью полевого контроллера или вручную (с помощью двух основных кнопок на панели управления). Сведения, принимаемые со спутников, записываются во внутреннюю память объемом 4 Гбайт. В комплект ЮГ С-82 входят два съемных перезаряжаемых Li-Ion аккумулятора питания.
Корпус ЮГ С-82 имеет форму сплюснутой призмы, на передней панели которой располагаются две кнопки управления (кнопка питания и функциональная кнопка) и шесть светодиодных индикаторов (индикатор статуса записи данных, индикатор канала передачи данных, индикатор беспроводной связи, индикатор статуса спутников, индикатор уровня заряда аккумулятора, индикатор внешнего питания).
В нижней части корпуса ЮГ С-82 расположен отсек для установки аккумулятора питания. Внутри отсека находится слот для установки SIM-карты. Также в нижней части корпуса представлены:
- порт RS-232 с девятиштырьковым разъемом для подключения приемника к персональному компьютеру;
- порт LEMO с пятиштырьковым разъемом для подключения внешнего источника питания;
- два порта с разъемом TNC для подключения внешней радио- и GSM антенн.

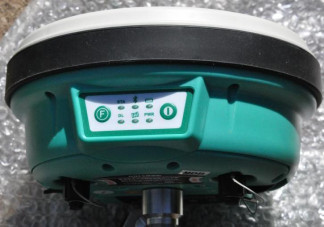

Внешний вид аппаратуры геодезической спутниковой ЮГ С-82 представлен на
рисунке 1.
Пломбирование крепёжных винтов корпуса приемника ЮГ С-82 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой ЮГ С-82
ЮГ С-82 имеет встроенное ПО «HeziCode», ПО контроллера «GIStar», а также ПО «InStar», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | HeziCode | GIStar | InStar |
| Номер версии (идентификационный номер ПО), не ниже | 1.05 | V 1.02.150612 | 1.0 |
| Цифровой идентификатор ПО | 661001 | 00A808 | InStar1.0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
| Наименование характеристики | Значение характеристики |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 220 |
| Принимаемые сигналы | GPS: L1 C/A, L2E, L2C, L5. ГЛОНАСС: L1 C/A, L1 P, L2 C/A, L2 P, GALILEO: E1/E5a/E5b/E5AltBOC BeiDou: B1, B2, B3 (опционально) SBAS: L1 C/A, L5 |
| Режимы измерений расстояний | «Статика», «Быстрая статика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
| Тип антенны | Встроенная |
| Г раницы допускаемой абсолютной | |
| погрешности измерений расстояний | |
| (при доверительной вероятности 0,95), | |
| мм, в режимах: - «Статика», «Быстрая статика»: | |
| - в плане | ±2(3,0 + 0,5 • 10-6 • D) |
| - по высоте | ±2(5,0 + 0,5 • 10-6 • D) |
| - «Кинематика в реальном времени (RTK): - в плане | ±2(8 + 1 • 10-6 • D) |
| - по высоте | ±2(15 + 1 • 10-6 • D) |
| - «Дифференциальные кодовые | |
| измерения (DGPS)»: - в плане | ±2 (250 + 1 • 10-6 • D) |
| - по высоте | ±2 (500 + 1 • 10-6 • D), где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая | |
| погрешность измерений расстояний, | |
| мм, в режимах: - «Статика», «Быстрая статика»: | |
| - в плане | 3,0 + 0,5 • 10-6 • D |
| - по высоте | 5,0 + 0,5 • 10-6 • D |
| - «Кинематика в реальном времени (RTK): | |
| - в плане | 8 + 1 • 10-6 • D |
| - по высоте | 15 + 1 • 10-6 • D |
| - «Дифференциальные кодовые | |
| измерения (DGPS)»: | |
| - в плане | 250 + 1 • 10-6 • D |
| - по высоте | 500 + 1 • 10-6 • D, где D - измеряемое расстояние в мм |
| Источник электропитания: | внутренний Li-Ion |
| - напряжение, В - потребляемая мощность, Вт | 7,4 3 |
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих температур, °С | от минус 25 до плюс 60 |
| Г абаритные размеры (Диаметр х В), мм, не более | 184 х 96 |
| Масса, кг, (с аккумулятором и внешней радиоантенной), не более | 1,2 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ЮГ С-82.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Приемник | 1 |
| Контроллер | 1 |
| Интерфейсный кабель приемник-ПК | 1 |
| Кабель контроллер-ПК | 1 |
| Аккумуляторы для приемника | |
| Зарядное устройство для аккумуляторов приемника | 1 |
| Радио антенна | 1 |
| GPRS антенна | 1 |
| Транспортировочный кейс | 1 |
| Углепластиковая веха | 1 |
| Кронштейн для крепления контроллера на веху | 1 |
| Трегер | 1 |
| Адаптер трегера | 1 |
| Переходник 5/8 дюйма | 1 |
| Рулетка для измерения высоты | 1 |
| CD с ПО для обработки данных | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 74-15 | 1 |
осуществляется в соответствии с документом МП АПМ 74-15 «Аппаратура геодезическая спутниковая ЮГ С-82. Методика поверки», утверждённым ООО «Автопрогресс-М» в январе 2016 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основного оборудования, необходимого для поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая ЮГ С-82. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой ЮГ С-82
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для координатно-временных средств измерений».
3 Техническая документация «South Surveying & Mapping Instrument CO., LTD.», КНР.
