Весы неавтоматического действия высокого класса точности SQP, 64209-16

Назначение

Весы неавтоматического действия высокого класса точности SQP (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Описание

Конструктивно весы состоят из взвешивающего модуля и модуля терминала объединённых в один корпус.

Тип весов представлен двумя семействами:

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.

Результат взвешивания выводится на модуль терминала, оснащенный сенсорным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

-    устройством установки по уровню (Т.2.7.1);

-    устройствами установки нуля (Т.2.7.2):

-    полуавтоматическим устройством установки нуля (Т.2.7.2.2);

-    автоматическим устройством установки нуля (Т.2.7.2.3);

-    устройством первоначальной установки нуля (Т.2.7.2.4);

-    устройством слежения за нулем (может быть отключено) (Т.2.7.3);

-    устройствами тарирования (Т.2.7.4):

-    устройством уравновешивания тары (Т.2.7.4.1);

-    совмещённым устройством установки нуля и уравновешивания тары (4.6.9);

-    цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно весы оснащены следующими функциями:

-    устройством автоматической юстировки «iso-CAL» (4.1.2.5) (подробнее о включаемом / отключаемом устройстве «iso-CAL» для разных модификаций - в разделе «Метрологические и технические характеристики»);

-    устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: В, С, Е;

X2 - модификация, связанная с количеством режимов работы (коммерческие названия: Secura, Quintix, Practum);

X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (613-1QRU, 6102-1QRU, 6101-1ОRU, 3101-1ОRU, 6100-1ОRU).

Весы выпускаются в разных модификациях, отличающихся:

- техническими и метрологическими характеристиками взвешивающего модуля:

Таблица 1

- количеством режимов работы, не связанных со взвешиванием (прикладные программы

меню):

Таблица 2

Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной. Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.

Идентификационные маркировки и защитные пломбы

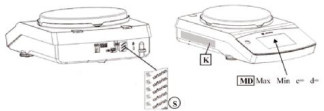

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 1.

Вид сзади    Вид спереди

MD| -метрологические характеристики Min, Max, e, и d

К - наклейка с обозначением модели весов и метрологических характеристик:

Программное обеспечение

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства).

Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)

Таблица 3

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Фотографии внешнего вида весов представлены на рисунках 2а - 2л.

Рисунок 2в - Весы: SQP-В SECURA 613-1QRU.

Рисунок 2г - Весы: SQP-C SECURA 6102-1QRU, SQP-C SECURA 3101-1QRU, SQP-C SECURA 6101-10RU.

Рисунок 2ж - Весы: SQP-В QUINTIX 613-1QRU

4- _ ✓

клеймо

Рисунок 2 л - Весы:

SQP-Е PRACTUM 6101-1QRU,

SQP-Е PRACTUM 6100-1 QRU.

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками, если позволяют условия эксплуатации

Таблица 4

11    Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах: до 5000 e включ.    ±0,5е (±1 е)

свыше 5000 e до 20000 е включ.    ±1,0 е (±2 е)

свыше 20000 е до Max включ    ±1,5 е (±3 е)

12    Диапазон уравновешивания тары, г от 0 до Max ;

13    Параметры источника питания для сетевого адаптера весов    (100 - 240) ±10 % В / 50 ^ 60 Гц Напряжение питания весов составляет от 12 до 18 В постоянного тока.

14    Потребляемая мощность, максимальная 2 Вт

15    Температуры эксплуатации, °С (3.9.2.2 ГОСТ OIML R 76-1-2011)

Таблица 5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации.

Комплектность

Таблица 6

Поверка

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Эталонные средства измерений, используемые при поверке: гири класса точности Е2, F1, F2 по ГОСТ OIML R 111-1-2009 (первого, второго, третьего разряда по ГОСТ 8.021-2005).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия высокого класса точности SQP

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия.
