| Номер в госреестре | 64210-16 |
| Наименование СИ | Весы неавтоматического действия специального класса точности |
| Обозначение типа СИ | SQP |
| Изготовитель | "Sartorius Lab Instruments GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия специального класса точности SQP (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала объединённых в один корпус.
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал изменяющийся пропорционально массе груза;
Результат взвешивания выводится на модуль терминала, оснащенный сенсорным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством установки по уровню (Т.2.7.1);
- устройствами установки нуля (Т.2.7.2):
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- автоматическим устройством установки нуля (Т.2.7.2.3);
- устройством первоначальной установки нуля (Т.2.7.2.4);
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
- устройствами тарирования (Т.2.7.4):
- устройством уравновешивания тары (Т.2.7.4.1);
- совмещённым устройством установки нуля и уравновешивания тары (4.6.9);
- цифровым показывающим устройством с отличающимся делением (Т.2.5.4).
Дополнительно весы оснащены следующими функциями:
- устройством автоматической юстировки «iso-CAL» (4.1.2.5) (подробнее о включаемом / отключаемом устройстве «iso-CAL» для разных модификаций - в разделе «Метрологические и технические характеристики»);
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где
X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: F, G, H, I;
X2 - модификация, связанная с количеством режимов работы (коммерческие названия: Secura, Quintix);
X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (26-1ОКС, 225D^RU, 125-mRU, 125D-mRU, 65-mRU, 35-mRU, 324-mRU, 1103-1ORU).
Весы выпускаются в разных модификациях, отличающихся:
- техническими и метрологическими характеристиками взвешивающего модуля:
Таблица 1
| F | G | H | I |
| 225D^RU | 324-mRU | 26-1ОRU | 1103-1ORU |
| 125-mRU | |||
| 125D^RU | |||
| 65-mRU | |||
| 35-mRU |
- количеством режимов работы, не связанных со взвешиванием (прикладные программы
меню):
Таблица 2
| Secura | Quintix | |
| индивидуальная маркировка | + | - |
| определение минимального веса образца SQmin | + | - |
| суммирование компонентов | + | + |
| Статистика | + | + |
| Пересчет | + | + |
| Смешивание | + | + |
| расчет плотности | + | + |
| процентное взвешивание | + | + |
| взвешивание подвижных объектов | + | + |
| контрольное взвешивание | + | + |
| максимальное значение | + | + |
| подсчет штук | + | + |
Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной. Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.
Идентификационные маркировки и защитные пломбы

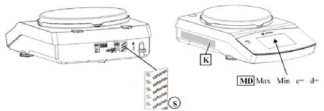

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 1.
Вид сзади Вид спереди
MD| -метрологические характеристики Min, Max, e, и d;
К - наклейка с обозначением модели весов и метрологических характеристик:
CD
Mari i in Сегалу
C€13
0112345673
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве
прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице- ПО)
Таблица 3
| ПО весов | Наименование ПО | Идентификационное наименование ПО, высвечиваемое на табло | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| ПО взвешивающего модуля | Version BAC | 00-50-02.ХХ или 00-50-05.ХХ или 00-50-07.XX | 1701 15B2 1577 | контрольная сумма | |
| ПО модуля терминала | SQP-F SQP-G SQP-H | Version APC | 01-71-02.ХХ или 01-71-03.XX | 8152 1749 | |
| SQP-I | 01-70-02. ХХ или 01-70-03.XX | 6587 9352 | |||
| Примечания: Модификации идентификационного наименования ПО связана с модификациями весоизмерительного устройства (F - для 225D-1ОRU, 125-1ОRU, 125D-1ОRU, 65-1ОRU, 35-1ОRU, G- для 324-mRU, H- для 26-mRU, I- для 1103-1ОRU) ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО. | |||||
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Фотографии внешнего вида весов представлены на рисунках 2а - 2в.
I
Таблица 4
| Наименование характеристики | Значение характеристики для взвешивающего модуля | |||||||
| Модификация взвешивающего модуля | 26-1ORU | 225D-10RU | 125-10RU | 125D-10RU | 65-1ORU | 35-10RU | 324-1ORU | 1103-1ORU |
| 1 Класс точности по ГОСТ OIML R 76-1-2011 | ||||||||
| 2 Максимальная нагрузка Мах, г | 21 | 120/220 | 120 | 60/120 | 60 | 30 | 320 | I |
| 3 Поверочное деление, e, г | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 1100 |
| 4 Действительная цена деления d, г | 0,000002 | 0,00001/ 0,0001 | 0,00001 | 0,00001/ 0,0001 | 0,00001 | 0,00001 | 0,0001 | 0,01 |
| 5 Число поверочных делений, n | 21000 | 220000 | 120000 | 120000 | 60000 | 30000 | 220000 | 0,001 |
| 6 Минимальная нагрузка Min, г | 0,0002 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,01 | 110000 |
| 7 Время установления показаний, с, не более | 8 | 6/2 | 6 | 6/2 | 6 | 6 | 2 | 0,1 |
| 8 Диаметр грузоприемной платформы, мм | 50 | 80 | 80 | 80 | 80 | 80 | 90 | 1,5 |
| 9 Г абаритные размеры, мм, не более | 368x218x316 | 359х218х319 | ||||||
| 10 Масса весов, кг, не более | 8 | 5,9 | ||||||
11 Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах: до 50000 e включ. ± 0,5е (± 1 е)
свыше 50000 e до 200000 е включ. ± 1,0 е (± 2 е)
свыше 200000 е до Max включ ± 1,5 е (± 3 е)
12 Диапазон уравновешивания тары, г от 0 до Max ;
13 Параметры источника питания для сетевого адаптера весов (100 - 240) ± 10 % В / 50 ^ 60 Гц Напряжение питания весов составляет от 12 до 18 В постоянного тока.
14 Потребляемая мощность, максимальная 2 Вт
15 Температуры эксплуатации, °С (3.9.2.2 ГОСТ OIML R 76-1-2011)
Таблица 5
| Модификация весов | SECURA | QUINTIX |
| Температуры эксплуатации, °С устройство iso-CAL выкл. | от + 17 до +27 | от + 17 до +27 |
| устройство iso-CAL вкл. | от + 10 до +30 | от + 10 до +30 |
наносится на титульный лист Руководства по эксплуатации.
Таблица 6
| Наименование | Количество, шт. |
| Весы | 1 |
| Г рузоприемная платформа | 1 |
| Сетевой адаптер | 1 |
| Руководство по эксплуатации на электронном носителе | 1 |
осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталонные средства измерений, используемые при поверке: гири класса точности Е2 по ГОСТ OIML R 111-1-2009 (первого, второго, третьего разряда по ГОСТ 8.021-2005).
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия специального класса точности SQP
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия.
