| Номер в госреестре | 64213-16 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 4.0-18.0 Д 069 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 4.0-18.0 Д 069 (далее - комплекс), предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на измерении частотных и угловых зависимостей коэффициента передачи при подключении к измерительным портам векторного анализатора электрических цепей (ВАЦ) антенных устройств, размещенных в соответствии с условием «дальней зоны». При работе ВАЦ устанавливается в режим измерений параметров S21 или S12, его измерительные порты при помощи кабельных сборок подключаются к входам вспомогательной и исследуемой антенн.
По команде пользователя комплект устройств управления и обработки программирует контроллер управления и ВАЦ. Контроллер управления выдает команды опорно-поворотному устройству (ОПУ), которое устанавливает исследуемую антенну в требуемую стартовую позицию. ВАЦ начинает генерирование синусоидальных сигналов в заданном частотном диапазоне работы комплекса, которые поступают на вход вспомогательной антенны и излучаются в направлении исследуемой антенны. Принятые исследуемой антенной сигналы подаются на вход ВАЦ, регистрируется модуль и фаза коэффициента передачи для различных значений ракурса исследуемой антенны.
Конструктивно комплекс состоит из вспомогательной антенны, однокоординатного ОПУ, пятикоординатного ОПУ, безэховой камеры, приборной стойки с источником бесперебойного питания и контроллера ОПУ, ВАЦ ZVA-24 с необходимыми опциями, комплекта устройств управления и обработки, комплекта кабелей связи и синхронизации.
Вспомогательная антенна предназначена для излучения и приема сигналов в заданной полосе частот.
Исследуемая антенна устанавливается на пятикоординатное ОПУ и принимает сигналы, излученные вспомогательной антенной.
Пятикоординатное ОПУ предназначено для автоматического пространственного позиционирования исследуемой антенны. Управление динамикой движения ОПУ осуществляется программно с помощью контроллера осей ТМС 3124, управляемого персональным компьютером (ПК).
Приборная стойка предназначена для размещения контроллера осей и источника бесперебойного питания, обеспечивающего надежное и стабильное питание элементов комплекса.
Комплект кабелей связи обеспечивает цифровые и аналоговые связи между элементами комплекса.
Комплект устройств управления и обработки представляет собой ПК со специализированным программным обеспечением (ПО), посредством которого осуществляется автоматизированное управление элементами комплекса, сбор, обработка, хранение и вывод результатов измерений.

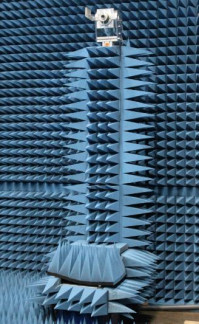

Внешний вид комплекса приведен на рисунках 1 - 7.
Место размещения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунках 6 и 7.
1 - азимутальное поворотное устройство AL-860-1;
2 - слайдер, предназначенный для линейного перемещения исследуемой антенны в горизонтальной плоскости;
3 - вертикальная башня, обеспечивающая требуемую высоту расположения исследуемой антенны;
4 - позиционер, обеспечивающий изменение углов элевации и поляризации исследуемой антенны;
5 - опора позиционера;
6 - фланец для крепления исследуемой антенны.
| ы& 1 | |
| ;'*'1 Пи |
ME Г'М
_____ , 3
1 - векторный анализатор электрических цепей Z va-24
2 - контроллер осей ТМС 3124
3 - источник бесперебойного питания Рисунок 7 - Внешний вид приборной стойки
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
ПО комплекса работает под управлением операционной системы Windows 7, идентификационные данные комплекса приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | FrequencyMeas. exe | NFCalc.exe | AmrView.exe |
| Номер версии (идентификационный номер) ПО | 5.0 | 3.20.1 | 3.16.60612 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 594А04973С75ЕС 6DFEC89FECD064 F03A (алгоритм MD5) | 90F2307A43D1122 07504337B9CCA9F 24 (алгоритм MD5) | FAF113F3C83206E B863D69624F5D3F C0 (алгоритм MD5) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 4 до 18 |
| Динамический диапазон1, дБ, не менее: - на частотах от 4 до 8 ГГц | 40 |
| - на частотах от 4 до 12 ГГц | 35 |
| - на частотах от 12 до 18 ГГц | 20 |
| Пределы допускаемой инструментальной погрешности измерений амплитудных диаграммы направленности (ДН) и поляризационных диаграмм, дБ, на уровне: минус 3 дБ | ±0,05 |
| минус 6 дБ | ±0,10 |
| минус 10 дБ | ±0,15 |
| минус 15 дБ | ±0,20 |
| минус 20 дБ | ±0,25 |
| минус 25 дБ | ±0,30 |
| минус 30 дБ | ±0,35 |
| минус 35 дБ | ±0,40 |
| минус 40 дБ | ±0,45 |
| минус 45 дБ | ±0,50 |
| Пределы допускаемой относительной погрешности измерений коэффициента усиления (КУ) методом замещения2 при погрешности КУ эталонной антенны, дБ: ±0,5 дБ | ±1,1 |
| ±0,8 дБ | ±1,3 |
| ±1,0 дБ | ±1,5 |
| ±1,5 дБ | ±1,9 |
| Пределы допускаемой относительной погрешности измерений амплитудных ДН (абсолютной погрешности измерений фазовых ДН) на уровне, дБ: при коэффициенте безэховости в рабочей зоне не более минус 20 дБ: минус 3 дБ | ±1,2 (±8,3°) |
| минус 6 дБ | ±1,7 (±11,8°) |
| минус 10 дБ | ±2,5 (±18,3°) |
| минус 15 дБ | ±4,0 (±30,0°) |
| при коэффициенте безэховости в рабочей зоне не более минус 25 дБ: минус 3 дБ | ±0,7 (±4,9°) |
| минус 6 дБ | ±1,0 (±7,0°) |
| минус 10 дБ | ±1,5 (±10,9°) |
| минус 15 дБ | ±2,5 (±18,5°) |
| минус 20 дБ | ±4,0 (±30,2°) |
| при коэффициенте безэховости в рабочей зоне не более минус 30 дБ: минус 3 дБ | ±0,4 (±2,9°) |
| минус 6 дБ | ±0,6 (±4,2°) |
| минус 10 дБ | ±1,0 (±6,6°) |
| минус 15 дБ | ±1,6 (±11,2°) |
| минус 20 дБ | ±2,5 (±18,8°) |
| минус 25 дБ | ±4,0 (±30,4°) |
| Продолжение таблицы 2 | |
| Значение | |
| Наименование характеристики | |
| характеристики | |
| при коэффициенте безэховости в рабочей зоне не более минус 35 дБ: | |
| минус 3 дБ | ±0,3 (±1,8°) |
| минус 6 дБ | ±0,4 (±2,7°) |
| минус 10 дБ | ±0,6 (±4,2°) |
| минус 15 дБ | ±1,0 (±7,0°) |
| минус 20 дБ | ±1,6 (±11,5°) |
| минус 25 дБ | ±2,6 (±19,0°) |
| минус 30 дБ | ±4,0 (±30,6°) |
| при коэффициенте безэховости в рабочей зоне не более минус 40 дБ: | |
| минус 3 дБ | ±0,2 (±1,1°) |
| минус 6 дБ | ±0,3 (±1,8°) |
| минус 10 дБ | ±0,4 (±2,8°) |
| минус 15 дБ | ±0,7 (±4,5°) |
| минус 20 дБ | ±1,0 (±7,2°) |
| минус 25 дБ | ±1,7 (±11,8°) |
| минус 30 дБ | ±2,6 (±19,3°) |
| минус 35 дБ | ±4,1 (±30,9°) |
| при коэффициенте безэховости в рабочей зоне не более минус 45 дБ: | |
| минус 3 дБ | ±0,1 (±0,8°) |
| минус 6 дБ | ±0,2 (±1,3°) |
| минус 10 дБ | ±0,3 (±2,0°) |
| минус 15 дБ | ±0,5 (±3,1°) |
| минус 20 дБ | ±0,7 (±4,9°) |
| минус 25 дБ | ±1,1 (±7,6°) |
| минус 30 дБ | ±1,7 (±12,2) |
| минус 35 дБ | ±2,7 (±19,7°) |
| минус 40 дБ | ±4,1 (±31,2°) |
| при коэффициенте безэховости в рабочей зоне не более минус 50 дБ: | |
| минус 3 дБ | ±0,1 (±0,6°) |
| минус 6 дБ | ±0,2 (±1,0°) |
| минус 10 дБ | ±0,2 (±1,6°) |
| минус 15 дБ | ±0,4 (±2,4) |
| минус 20 дБ | ±0,5 (±3,5°) |
| минус 25 дБ | ±0,8 (±5,2°) |
| минус 30 дБ | ±1,1 (±8,0°) |
| минус 35 дБ | ±1,8 (±12,7°) |
| минус 40 дБ | ±2,7 (±20,2°) |
| минус 45 дБ | ±4,2 (±31,7°) |
| Диапазон изменений угла поворота ОПУ в азимутальной плоскости | ±200° |
| Диапазон изменений угла поворота ОПУ в плоскости поляризации | ±200° |
| Диапазон изменений угла поворота ОПУ по элевации | ±10° |
| Пределы допускаемой абсолютной погрешности установки углового | |
| положения ОПУ | ±0,05° |
| Диапазон перемещения слайдера, м, не менее | от 0 до 0,3 |
| Потребляемая мощность, В А, не более | 3 000 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| - приборная стойка | 800 х 555 х 770 |
| - пятикоординатное ОПУ | 1093,5 х 615 х 3030 |
| Наименование характеристики | Значение характеристики |
| - однокоординатное ОПУ | 1100 х 1250 х 3135 |
| Напряжение электропитания от сети переменного тока частотой (50 ±1) Гц, В | 220±22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| Примечания: 1) при КУ исследуемой антенны 0 дБ, полосе фильтра промежуточной частоты 0,1 кГц, уровне выходной мощности 20 дБм; 2) при КСВН антенн не более 1,5, уровне ортогональной составляющей поляризации поля излучения не более минус 20 дБ. | |
наносится на лицевую панель приборной стойки в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 4.0-18.0 Д 069. Руководство по эксплуатации. ТМСА 069.018. 00Д РЭ».
Комплект поставки комплекса приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Заводской номер | Коли чество |
| 1 Комплекс автоматизированный измерительновычислительный в составе: | ТМСА 4.0-18.0 Д 069 | 069 | 1 |
| 1.1 Пятикоординатное прецизионное ОПУ в комплекте с контроллером осей ТМС 3124, СВЧ вращающимися соединителями, кабелями управления и пультом дистанционного управления (ПДУ) | ТМП 05В 001 | 1014069О1 | 1 |
| 1.2 Однокоординатное прецизионное ОПУ в комплекте с СВЧ вращающимся соединением, кабелями управления и ПДУ | ТМП 01В 002 (Р) | 1114069О2 | 1 |
| 1.3 Векторный анализатор электрических цепей | ZVA-24 | - | 1 |
| 1.4 Вспомогательная антенна диапазона частот от 4 до 18 ГГц | ТМА 4-18 И | 0814263 | 1 |
| 2 Комплект кабелей управления, связи и синхронизации | - | - | 1 |
| 3 ПК в комплекте с приборной стойкой | - | - | 1 |
| 4 Источник бесперебойного питания | - | - | 2 |
| 5 Программное обеспечение | - | - | 1 |
| 6 Видеокамера с видеорегистратором и монитором | - | - | 1 |
| 7 Руководство по эксплуатации | ТМСА 069.018. 00Д РЭ | - | 1 |
| 8 Паспорт | ТМСА 069.018. 00Д ПС | - | 1 |
| 9 Методика поверки | 165-16-02 МП | - | 1 |
осуществляется в соответствии с документом 165-16-02 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 4.0-18.0 Д 069. Методика поверки.», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 14 марта 2016 года.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основные средства поверки:
- аттенюатор ступенчатый программируемый Agilent 84908M (рег. № 60239-15), диапазон рабочих частот от 0 до 50 ГГц, пределы допускаемой погрешности установки ослабления ±0,03 дБ;
- антенный измерительный комплект АИК 1-40Б (рег. № 55403-13), диапазон частот от 0,9 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента усиления ±1,8 дБ для П6-123, ±1,2 дБ для П6-140-х.
Комплекс автоматизированный измерительно-вычислительный ТМСА 4.0-18.0 Д 069. Руководство по эксплуатации. ТМСА 069.018. 00Д РЭ.
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-вычислительному ТМСА 4.0-18.0 Д 069
Техническая документация изготовителя.
