| Номер в госреестре | 64218-16 |
| Наименование СИ | Кронциркули индикаторные |
| Обозначение типа СИ | 824, 825 |
| Изготовитель | "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кронциркули индикаторные серий 824, 825 (далее по тексту - кронциркули) предназначены для измерений наружных или внутренних линейных размеров, толщины стенок, диаметров деталей.
Принцип работы кронциркулей основан на преобразовании линейных перемещений измерительных лапок в угловые перемещения стрелок относительно их шкал.

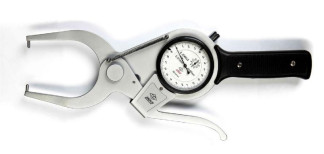

Конструктивно кронциркули состоят из корпуса, в котором установлены индикатор часового типа, измерительные лапки для наружных измерений (серия 824, рис. 1) или для внутренних измерений (серия 825, рис. 2), рычаг для отвода измерительных лапок.
Кронциркули имеют круглую индикаторную шкалу и устанавливаются на ноль путем ее вращения.
Пломбирование корпуса кронциркулей не предусмотрено.
Таблица 1 - Основные метрологические и технические характеристики кронциркулей индикаторных серии 824_
| Диапазон измерений, мм | Цена деления шкалы, мм | Пределы допускаемой абсолютной погрешности, мм | Длина измерительного наконечника A, мм | Диаметр измерительного наконечника B, мм | Вылет L, мм, не менее |
| От 0 до 20 | 0,01 | ±0,04 | 6 | 3,0 | 60 |
| От 20 до 40 | 0,01 | ±0,04 | 6 | 3,0 | 60 |
| От 40 до 60 | 0,01 | ±0,04 | 6 | 3,0 | 55 |
| От 60 до 80 | 0,01 | ±0,04 | 6 | 3,0 | 55 |
| От 80 до 100 | 0,01 | ±0,04 | 6 | 3,0 | 55 |
| От 100 до 120 | 0,01 | ±0,04 | 10 | 3,2 | 95 |
| От 120 до 140 | 0,01 | ±0,04 | 10 | 3,2 | 95 |
| От 140 до 160 | 0,01 | ±0,04 | 10 | 3,2 | 95 |
| От 160 до 180 | 0,01 | ±0,04 | 10 | 3,2 | 95 |
| От 180 до 200 | 0,01 | ±0,04 | 10 | 3,2 | 95 |
Таблица 2 - Основные метрологические и технические характеристики кронциркулей индикаторных серии 825 ____
| Диапазон измерений, мм | Цена деления шкалы, мм | Пределы допускаемой абсолютной погрешности, мм | Длина измерительного наконечника A, мм | Диаметр измерительного наконечника B, мм | Вылет L, мм, не менее |
| От 15 до 35 | 0,01 | ±0,04 | 3 | 3,0 | 50 |
| От 35 до 55 | 0,01 | ±0,04 | 6 | 3,0 | 80 |
| От 55 до 75 | 0,01 | ±0,04 | 8 | 3,0 | 90 |
| От 75 до 95 | 0,01 | ±0,04 | 8 | 3,0 | 100 |
| От 95 до 115 | 0,01 | ±0,04 | 10 | 3,2 | 150 |
| От 115 до 135 | 0,01 | ±0,04 | 10 | 3,2 | 150 |
| От 135 до 155 | 0,01 | ±0,04 | 10 | 3,2 | 200 |
| От 155 до 175 | 0,01 | ±0,04 | 10 | 3,2 | 200 |
| От 175 до 195 | 0,01 | ±0,04 | 10 | 3,2 | 200 |
| От 195 до 215 | 0,01 | ±0,04 | 10 | 3,2 | 200 |
Т аблица 3 - Г абаритные размеры и масса кронциркулей серии 824
| Диапазон измерений, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| От 0 до 20 | 274 | 107 | 25 | 0,47 |
| От 20 до 40 | 282 | 107 | 25 | 0,48 |
| От 40 до 60 | 283 | 111 | 25 | 0,49 |
| От 60 до 80 | 285 | 113 | 25 | 0,49 |
| От 80 до 100 | 285 | 112 | 25 | 0,50 |
| От 100 до 120 | 352 | 153 | 25 | 0,62 |
| От 120 до 140 | 357 | 172 | 25 | 0,64 |
| От 140 до 160 | 355 | 192 | 25 | 0,64 |
| От 160 до 180 | 356 | 212 | 33 | 0,71 |
| От 180 до 200 | 366 | 232 | 33 | 0,75 |
| Диапазон измерений, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| От 15 до 35 | 270 | 110 | 25 | 0,44 |
| От 35 до 55 | 270 | 110 | 25 | 0,46 |
| От 55 до 75 | 270 | 110 | 25 | 0,47 |
| От 75 до 95 | 270 | 110 | 25 | 0,48 |
| От 95 до 115 | 300 | 120 | 32 | 0,59 |
| От 115 до 135 | 300 | 137 | 32 | 0,60 |
| От 135 до 155 | 380 | 158 | 32 | 0,66 |
| От 155 до 175 | 380 | 177 | 33 | 0,74 |
| От 175 до 195 | 380 | 197 | 33 | 078 |
| От 195 до 215 | 380 | 217 | 33 | 0,81 |
Размах показаний, мм, не более 0,01.
Измерительное усилие, Н от 2 до 4. Параметр шероховатости измерительной поверхности наконечника Ra, мкм, не более 0,1.
Диапазон рабочих температур, °С от плюс 15 до плюс 25.
Относительная влажность воздуха, %, не более 80.
наносится на футляр кронциркулей методом наклейки и на титульном листе паспорта типографским методом.
Таблица 5 - Комплектность средств измерений
| Наименование | Количество |
| кронциркуль | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется по документу МП 64218-16 «Кронциркули индикаторные серий 824, 825. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 марта 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные класса точности 3 по ГОСТ 9038-90;
- набор принадлежностей к плоскопараллельным концевым мерам длины по ГОСТ 4119-76.
Допускается применять не указанные в перечне средства измерений, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к кронциркулям индикаторным серий 824, 825
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
