| Номер в госреестре | 64222-16 |
| Наименование СИ | Датчики газов |
| Обозначение типа СИ | Drager мод. Drager Polytron 5000, Drager Polytron 5200, Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720 |
| Изготовитель | "Drager Safety AG & Co. KGaA", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики газов Drager модели Drager Polytron 5000, Drager Polytron 5200, Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720 предназначены для измерений концентраций вредных газов, кислорода, довзрывоопасных концентраций горючих газов и паров горючих жидкостей, а также диоксида углерода в смеси с воздухом, азотом и инертными газами.
Датчики газов Drager модели Drager Polytron 5000, Drager Polytron 5200, Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720 (далее - датчики) являются одноканальными стационарными автоматическими приборами непрерывного действия.
Принцип действия датчиков определяется используемым в них сенсором (первичным преобразователем). Так в модели Drager Polytron 5000 используется электрохимический сенсор. В модели Drager Polytron 5200 - термокаталитический сенсор. В моделях Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720 - оптический сенсор, основанный на измерении поглощения инфракрасного (ИК) излучения в анализируемой среде. Модель Drager Polytron 5700 имеет два исполнения: тип 334 и тип 340, которые отличаются друг от друга сдвигом длины волны фильтра пропускания ИК-излучения в оптической схеме датчика.
Конструктивно все датчики состоят из жестко связанных между собой двух частей:
- блока универсального дисплея;
- сенсорного блока (блока первичного преобразователя).
Способ отбора пробы для всех моделей диффузионный.
Корпус датчиков выполнен во взрывозащищенном исполнении, из нержавеющей стали или алюминия, обладает высокой виброустойчивостью и ударостойкостью. Жидкокристаллический дисплей обеспечивает непрерывную индикацию результатов измерения. Управление режимами работы датчиков осуществляется бесконтактно с помощью магнитного ключа. Датчики обеспечивают выполнение следующих основных функций:
- непрерывное измерение содержания определяемых компонентов;
- отображение результатов измерений на встроенном дисплее;
- формирование унифицированного выходного аналогового сигнала постоянного тока (4 - 20) мА.

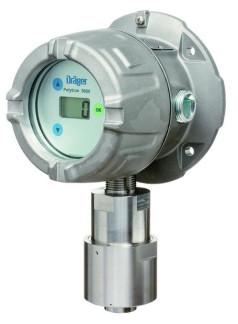

Внешний вид датчиков представлен на рисунках 1 - 5
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
| Место нанесения знака | Шильдик с указанием | |
| утверждения типа | —'——_ | модели датчика |
Место пломбирования от несанкционированного доступа
Место пломбирования от несанкционированного доступа
Рисунок 5 - Датчик газов Drager Polytron 5720
Датчики имеют встроенное программное обеспечение (ПО), обеспечивающее выполнение следующих функций:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового сигнала (4-20) мА;
- контроль общих неисправностей (связь, конфигурация);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант. ПО датчика идентифицируется через сервисное меню посредством вывода на дисплей
номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware Polytron 5000 firmware Polytron 5200 firmware Polytron 5310 firmware Polytron 5700 firmware Polytron 5720 |
| Номер версии (идентификационный номер) ПО | 48 (для электроники) 32 (для аналогового интерфейса) 1,1 1.3 1.3 1.3 |
| Идентификационные данные (признаки) | Значение |
| Цифровой идентификатор ПО | OxDC49 (для электроники) OxAF32 (для аналог. интерфейса) $ 61F3 $ AF8B $ AF8B $ AF8B |
| Алгоритм вычисления цифрового идентификатора ПО | 16 bit checksum |
1 Основные метрологические характеристики датчиков модели Drager Polytron 5000 приведены в таблице 2.
Таблица 2
| Определяемый | Обозначение | Диапазоны | Пределы | допускае- | Предел | Назна- |
| компонент | сенсора | измерений объемной | мой основной погрешности, % | допускаемог о времени | чение | |
| доли, | приве- | относи- | установления | |||
| млн | денной | тельной | показаний | |||
| (ppm) | к концу диапазо -на (у) | (5) | с | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| оксид | DragerSensor | от 0 до 15 | ||||
| углерода (СО) | CO | включ. | ±20 | - | ||
| св.15 до 50 | - | ±20 | К А | |||
| от 0 до 300 от 0 до | ±10 | - | 15 | |||
| 1000 | ±10 | - | ||||
| кислород (О2) | DragerSensor О2 LS | от 0 до 5 % (об.) | ||||
| включ. | ±5 | - | 15 | В | ||
| св.5 до 25 | ||||||
| % (об.) | - | ±5 | ||||
| сероводород (ВД | DragerSensor H2S DragerSensor | от 0 до 7 включ. св.7 до 50 | ±15 | ±15 | 20 | К А |
| H2S LC | от 0 до 100 | ±15 | - | |||
| сероводород (ВД | DragerSensor H2S HC | от 0 до 100 от 0 до 500 от 0 до 1000 | ±15 ±10 ±10 | - | 30 | A |
| водород (Н2) | DragerSensor Н2 | от 0 до 500 от 0 до | ±10 | - | ||
| 1000 от 0 до | ±10 | - | 15 | В | ||
| 3000 | ±10 | - | ||||
| Определяемый компонент | Обозначение сенсора | Диапазоны измерений объемной доли, -1 млн (ppm) | Пределы допускаемой основной погрешности, % | Предел допускаемог о времени установления показаний Т0,63, с | Назна чение3 | |
| приведенной к концу диапазо -на (Y) | относи тельной (5) | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| аммиак (NH3) | DragerSensor | от 0 до 30 | ||||
| NH3 HC | включ. | ±20 | - | |||
| св.30 до | К | |||||
| 300 | - | ±20 | 20 | А | ||
| от 0 до | ||||||
| 1000 | ±15 | - | ||||
| аммиак (NH3) | DragerSensor | от 0 до 30 | ||||
| NH3 LC1) | включ. | ±20 | - | 15 | К | |
| св.30 до | 1 J | А | ||||
| 100 | - | ±20 | ||||
| хлор (Cl2) | DragerSensor | от 0 до 0,3 | ||||
| Cl2 | включ. | ±20 | - | |||
| св.0,3 до 1 | - | ±20 | 1 5 | К | ||
| от 0 до 10 | ±20 | - | А э | А | ||
| от 0 до 50 | ±15 | - | ||||
| диоксид серы | DragerSensor | от 0 до 3 | ||||
| (SO2) | SO2 | включ. | ±20 | - | ||
| св.3 до 5 | - | ±20 | 15 | К | ||
| от 0 до 10 | ±20 | - | X | А | ||
| от 0 до 100 | ±15 | - | ||||
| оксид азота | DragerSensor | от 0 до 4 | ||||
| (NO) | NO LC | включ. | ±20 | - | ||
| св. 4 до 30 | - | ±20 | К | |||
| от 0 до 50 | ±15 | - | ZU | А | ||
| от 0 до 200 | ±15 | - | ||||
| диоксид азота (NO2) | DragerSensor NO2 | от 0 до 1 включ. св.1 до 5 от 0 до 10 от 0 до 100 | ±20 ±20 ±15 | ±20 | 15 | К А |
| Определяемый компонент | Обозначение сенсора | Диапазоны измерений объемной доли, -1 млн (ppm) | Пределы допускаемой основной погрешности, % | Предел допускаемог о времени установления показаний Т0,63, с | Назна чение^ | |
| приведенной к концу диапазо -на (у) | относи тельной (5) | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| оксид этилена | DragerSensor | от 0 до 20 | ||||
| (С2Н4О) | Organic | включ. | ±15 | - | ||
| Vapors | св.20 до 50 | - | ±15 | |||
| (OV1)2) | от 0 до 200 | ±15 | - | |||
| от 0 до 20 | ||||||
| включ. | ±15 | - | 100 | A | ||
| св.20 до | ||||||
| 200 | - | ±15 | ||||
Примечания:
1) Определение содержания аммиака при контроле превышения предельно допустимых концентраций (ПДК) в отсутствии аминов;
2)Определение содержания вредных газов при контроле ПДК в воздухе рабочей зоны, поиска мест утечек и выдачи сигнализации при превышении установленных пороговых значений при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент, и отсутствии СО (оксида углерода).
При контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы «Drager Safety AG & Co.KGaA», но не приведенных в таблице 1, датчики применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ 8.563-2009.
3) К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В -определение компонента в воздухе рабочей зоны (при отсутствии ПДК)._
2 Основные метрологические характеристики датчиков модели Drager Polytron 5200 приведены в таблице 3.
Таблица 3
| Тип датчика | Определяемый компонент | Диапазон измерений1-* | Пределы допускаемой основной абсолютной погрешност и, % НКПР | |
| довзрывоопасных концентраций, % НКПР | объемной доли. % | |||
| 1 | 2 | 3 | 4 | 5 |
| Polytron 5200 с сенсором DD | этан (С2Н6) | от 0 до 50 | от 0 до 1,25 | ±5 |
| циклопентан (C5H10) | от 0 до 50 | от 0 до 0,7 | ±5 | |
| винилхлорид (C2H3Cl) | от 0 до 50 | от 0 до 1,8 | ±5 | |
| этилбензол (С8Н10) | от 0 до 50 | от 0 до 0,5 | ±5 | |
| ацетон (СН3)2СО | от 0 до 50 | от 0 до 1,25 | ±5 | |
| ацетилен (С2Н2) | от 0 до 50 | от 0 до 1,15 | ±5 | |
| аммиак (NH3) | от 0 до 33,3 | от 0 до 5,0 | ±5 | |
| Тип датчика | Определяемый компонент | Диапазон измерений1-* | Пределы допускаемой основной абсолютной погрешност и, % НКПР | |
| довзрывоопасных концентраций, % НКПР | объемной доли. % | |||
| 1 | 2 | 3 | 4 | 5 |
| Polytron 5200 с сенсором DD | бензол (С6Н6) | от 0 до 50 | от 0 до 0,6 | ±5 |
| 1,3 - бутадиен (С4Н6) | от 0 до 50 | от 0 до 0,7 | ±5 | |
| н-бутан (С4Н10) | от 0 до 50 | от 0 до 0,7 | ±5 | |
| изобутан (С4Н10) | от 0 до 50 | от 0 до 0,65 | ±5 | |
| циклогексан (С6Н12) | от 0 до 50 | от 0 до 0,5 | ±5 | |
| циклопропан (С3Н6) | от 0 до 50 | от 0 до 1,2 | ±5 | |
| диэтиловый эфир (С4Н10О) | от 0 до 50 | от 0 до 0,85 | ±5 | |
| диметиловый эфир(С2Н6О) | от 0 до 50 | от 0 до 1,35 | ±5 | |
| этанол (С2Н5ОН) | от 0 до 50 | от 0 до 1,55 | ±5 | |
| этилен (С2Н4) | от 0 до 50 | от 0 до 1,15 | ±5 | |
| этиленоксид (С2Н4О) | от 0 до 50 | от 0 до 1,3 | ±5 | |
| н-гексан (С6Н14) | от 0 до 50 | от 0 до 0,5 | ±5 | |
| метан (СН4) | от 0 до 50 | от 0 до 2,2 | ±5 | |
| метанол (СН3ОН) | от 0 до 50 | от 0 до 3,0 | ±5 | |
| нонан (С9Н20) | от 0 до 50 | от 0 до 0,35 | ±5 | |
| октан (С8Н18) | от 0 до 50 | от 0 до 0,4 | ±5 | |
| н-пентан (С5Н12) | от 0 до 50 | от 0 до 0,55 | ±5 | |
| пропан (С3Н8) | от 0 до 50 | от 0 до 0,85 | ±5 | |
| изопропанол (С3Н8О) | от 0 до 50 | от 0 до 1,0 | ±5 | |
| пропиленоксид (С3Н6О) | от 0 до 50 | от 0 до 0,95 | ±5 | |
| пропилен (С3Н6) | от 0 до 50 | от 0 до 1,0 | ±5 | |
| толуол (С6Н5СН3) | от 0 до 50 | от 0 до 0,5 | ±5 | |
| водород (Н2) | от 0 до 50 | от 0 до 2,0 | ±5 | |
| о-ксилол (С6Н4(СН3)2) | от 0 до 50 | от 0 до 0,5 | ±5 | |
| Polytron 5200 с сенсором LC | аммиак (NH3) | от 0 до 10 | от 0 до 1,5 | ±2,0 |
| толуол (C6H5-CH3) | от 0 до 10 | от 0 до 0,1 | ±2,5 | |
| н-бутан (С4Н10) | от 0 до 10 | от 0 до 0,14 | ±2,5 | |
| этилен (С2Н4) | от 0 до 10 | от 0 до 0,23 | ±2,5 | |
| этиленоксид (С2Н4О) | от 0 до 10 | от 0 до 0,26 | ±2,5 | |
| н-гексан (С6Н14) | от 0 до 10 | от 0 до 0,1 | ±2,5 | |
| метан (СН4) | от 0 до 10 | от 0 до 0,44 | ±2,0 | |
| октан (С8Н18) | от 0 до 10 | от 0 до 0,08 | ±2,5 | |
| изобутан ((СН3)3СН) | от 0 до 10 | от 0 до 0,13 | ±2,5 | |
| циклопентан (СН2)5 | от 0 до 10 | от 0 до 0,14 | ±2,5 | |
| бензол (С6Н6) | от 0 до 10 | от 0 до 0,12 | ±2,5 | |
| н-пентан (С5Н12) | от 0 до 10 | от 0 до 0,11 | ±2,5 | |
| пропан (С3Н8) | от 0 до 10 | от 0 до 0,17 | ±2,5 | |
| пропилен (С3Н6) | от 0 до 10 | от 0 до 0,2 | ±2,5 | |
| водород (Н2) | от 0 до 10 | от 0 до 0,4 | ±2,0 | |
| Примечание: 1) диапазон показаний для модели Polytron 5200 с сенсором DD составляет значения 0-100 % НКПР | ||||
3 Основные метрологические характеристики датчиков модели Drager Polytron 5310, Drager Polytron 5700 тип 334, Drager Polytron 5700 тип 340 приведены в таблице 4.
Таблица 4
| Определяемый компонент | Диапазон измерений1-* | Пределы допускаемой основной погрешности | ||
| довзрывоопасны х концентраций, % НКПР | объемной доли, % | абсолют ной, % НКПР | относи тельной, % | |
| 1 | 2 | 3 | 4 | 5 |
| метан (СН4) | от 0 до 50 включ. | от 0 до 2,2 включ. | ±5 | |
| св. 50 до 100 | св. 2,2 до 4,4 | - | ±10 | |
| этан (С2Н5) | от 0 до 50 включ. | от 0 до 1,25 включ. | ±5 | |
| этан (С2Н6) (кроме Polytron 5310) | св. 50 до 100 | св. 1,25 до 2,5 | ±10 | |
| пропан (С3Н8) | от 0 до 50 включ. | от 0 до 0,85 включ. | ±5 | |
| св. 50 до 100 | св. 0,85 до 1,7 | ±10 | ||
| н-бутан (С4Н10) | от 0 до 50 включ. | от 0 до 0,7 включ. | ±5 | |
| н-бутан (С4Н10) (кроме Polytron 5310) | св. 50 до 100 | св. 0,7 до 1,4 | ±10 | |
| изобутан (С4Н10) | от 0 до 50 | от 0 до 0,65 | ±5 | - |
| изопентан (С5Н12) | от 0 до 50 | от 0 до 0,65 | ±5 | - |
| октан (С8Н18) | от 0 до 50 | от 0 до 0,4 | ±5 | - |
| нонан (С9Н20) | от 0 до 50 | от 0 до 0,35 | ±5 | - |
| пропилен (С3Н6) | от 0 до 50 включ. | от 0 до 1,0 включ. | ±5 | |
| пропилен (С3Н6) (кроме Polytron 5310) | св. 50 до 100 | св. 1,0 до 2,0 | - | ±10 |
| изобутилен (С4Н8) | от 0 до 50 | от 0 до 0,8 | ±5 | - |
| пропилэтилен (1-пентен) (С5Н10) | от 0 до 50 | от 0 до 0,7 | ±5 | - |
| толуол (C7H8) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| о-ксилол (С8Н10) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| м-ксилол (С8Н10) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| п-ксилол (С8Н10) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| метанол (СН3ОН) | от 0 до 50 | от 0 до 3,0 | ±5 | - |
| этанол (С2Н5ОН) | от 0 до 50 | от 0 до 1,55 | ±5 | - |
| изопропанол (C3H8O) | от 0 до 50 | от 0 до 1,0 | ±5 | - |
| изобутанол (C4H10O) | от 0 до 50 | от 0 до 0,7 | ±5 | - |
| диэтиловый эфир (С4Н10О) | от 0 до 50 | от 0 до 0,85 | ±5 | - |
| ацетон (C3HsO) | от 0 до 50 | от 0 до 1,25 | ±5 | - |
| этиленоксид (С2Н4О) | от 0 до 50 | от 0 до 1,3 | ±5 | - |
| пропиленоксид (С3Н6О) | от 0 до 50 | от 0 до 0,95 | ±5 | - |
| диметиловый эфир (С2Н6О) | от 0 до 50 | от 0 до 1,35 | ±5 | - |
| Определяемый компонент | Диапазон измерений1-* | Пределы допускаемой основной погрешности | ||
| довзрывоопасны х концентраций, % НКПР | объемной доли, % | абсолют ной, % НКПР | относи тельной, % | |
| 1 | 2 | 3 | 4 | 5 |
| н-бутилацетат (С6Н120) | от 0 до 50 | от 0 до 0,65 | ±5 | - |
| бензин, АИ80 и выше (только Polytron 5700 тип 334) | от 0 до 50 | от 0 до 0,7 | ±6 | - |
| бензин, АИ80 и выше (только Polytron 5310) | от 0 до 50 | от 0 до 0,7 | ±7 | - |
| дизельное топливо (кроме Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,3 | ±8 | - |
| уайт-спирит (кроме Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,35 | ±5 | - |
| керосин (Polytron 5700 Туре 340) | от 0 до 50 | от 0 до 0,35 | ±7 | - |
| газовый конденсат (Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| сырая нефть марки «Урал» (только Polytron 5700 тип 334) | от 0 до 50 | от 0 до 0,6 | ±6 | - |
| сырая нефть марки «Урал» (только Polytron 5310) | от 0 до 50 | от 0 до 0,6 | ±5 | - |
| н-пентан (С5Н12) (кроме Polytron 5310) | от 0 до 50 | от 0 до 0,55 | ±5 | - |
| 1-бутен (С4Н8) (кроме Polytron 5310) | от 0 до 50 | от 0 до 0,8 | ±5 | - |
| н-гептан (С7Н16) (кроме Polytron 5310) | от 0 до 50 | от 0 до 0,55 | ±5 | - |
| 1-гексен (С6Н12) (кроме Polytron 5310) | от 0 до 50 | от 0 до 0,6 | ±5 | - |
| н-гексан (С6Н14) (кроме Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| этилен (С2Н4) (кроме Polytron 5700 тип 340) | от 0 до 50 включ. | от 0 до 1,15 включ. | ±5 | |
| св. 50 до 100 | св. 1,15 до 2,3 | ±10 | ||
| 1,3-бутадиен (С4Н6) (кроме Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,7 | ±5 | - |
| бензол (С6Н6) (кроме Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,6 | ±5 | - |
| этилбензол (C8H10) (кроме Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,5 | ±5 | - |
| стирол (С8Н8) (кроме Polytron 5700 тип 340) | от 0 до 50 | от 0 до 0,55 | ±5 | - |
| н-бутанол (C4H10O) (кроме Polytron 5700 тип 340) | от 0 до 50 | 0 до 0,7 | ±5 | - |
| циклопентан (С5Н10 (кроме Polytron 5700 тип 340) | от 0 до 50 | 0 до 0,7 | ±5 | |
| Примечание: 1) диапазон показаний составляет значения от 0 до 100 % НКПР | ||||
Таблица 5
| Определяемый компонент | Диапазон измерений объемной доли, % | Пределы допускаемой основной погрешности, % | |
| приведенной | относительной | ||
| диоксид углерода (СО) | от 0 до 10 включ. | ±10 | - |
| св. 10,0 до 30 | - | ±10 | |
5 Условия эксплуатации датчиков приведены в таблице 6.
Таблица 6
| Датчик | Диапазон температуры окружающей о/~' среды, С | Диапазон относительной влажности окружающей среды, % | Диапазон атмосферного давления, кПа |
| Polytron 5000 с сенсорами CO, H2S, H2S LC, H2S HC, NO, NO2, O2, NH3, | от -40 до +65 | от 5 до 95 | от 70 до 130 |
| Polytron 5000 с сенсором ЕО (оксид этилена) | от -20 до +65 | от 5 до 95 | от 70 до 130 |
| Polytron 5000 с сенсорами H2, SO2, O2 LS | от -40 до +65 | от 10 до 95 | от 70 до 130 |
| Polytron 5000 с сенсорами NH3 HC, NH3 LC, Cl2 | от -40 до +65 | от 15 до 95 | от 70 до 130 |
| Polytron 5200 (с сенсором DD) | от -50 до +85 | от 5 до 95 (без конденсации) | от 80 до 110 |
| Polytron 5200 (с сенсором LC) | от -40 до +85 | от 5 до 95 (без конденсации) | от 90 до 110 |
| Polytron 5310 | от -60 до +65 | от 0 до 100 (без конденсации) | от 70 до 130 |
| Polytron 5700 | от -60 до +65 | от 0 до 100 | от 70 до 130 |
| Polytron 5720 | от -60 до +80 | от 0 до 100 | от 70 до 130 |
6 Маркировка взрывозащиты и степень защиты от внешних воздействий окружающей среды приведены в таблице 7.
Таблица 7
| Датчик | Маркировка взрывозащиты | Степень защиты от внешних воздействий |
| Polytron 5000 с сенсорами СО, H2S, O2, Н2 | 1ExdIICT4/T6 X | |
| Polytron 5200 | 1ExdIICT4/T6 X | |
| Polytron 5310 | 1ExdeIICT4/T6 X | IP65, IP66, IP67 |
| Polytron 5700 | 1ExdeIICT4/T6 X | |
| Polytron 5720 | 1ExdeIICT4/T6 X | |
| Polytron 5000 с сенсорами NH3, | применение в неопасных | |
| Cl2, SO2, NO2, NO, OV1 | условиях |
7 Пределы допускаемой дополнительной погрешности датчиков, в долях от предела допускаемой основной погрешности приведены в таблице 8.
| Датчик | От влияния изменения температуры в пределах рабочих условий, на каждые 10 оС | От влияния изменения относительной влажности окружающей среды в диапазоне от 5 до 60 % и от 60 до 95 % | От влияния изменения атмосферного давления в пределах рабочих условий, на каждые 3,3 кПа |
| Polytron 5000 | 0,5 | 0,5 | 0,4 |
| Polytron 5200 | 0,5 | 1,0 | 0,3 |
| Polytron 5310 | 0,8 | 1,0 | 0,3 |
| Polytron 5700 | 0,25 | 0,3 | 0,3 |
| Polytron 5720 | 0,25 | 0,3 | 0,3 |
8 Предел допускаемого времени установления показаний датчиков^ приведен в таблице 9.
Таблица 9
| Датчик | с С, о" Т |
| Polytron 5200 с сенсором DD метан / пропан | 10 / 12 |
| Polytron 5200 с сенсором LC | 20 |
| Polytron 5310 - без защитного кожуха, метан / пропан / этилен | 30 / 39 / 35 |
| - с защитным кожухом, метан / пропан / этилен | 35 / 60 / 59 |
| Polytron 5700 тип 334 - без защитного кожуха | 4 |
| - с брызгозащитным кожухом, метан / пропан / этилен | 9 / 7 / 8 |
| - с брызгозащитным кожухом, гидрофобным фильтром, метан / пропан / этилен | 56 / 57 / 56 |
| - с брызгозащитным кожухом, гидрофобным фильтром, защитой от насекомых, метан / пропан / этилен | 97 / 64 / 64 |
| Polytron 5700 тип 340 - без защитного кожуха | 4 |
| - с брызгозащитным кожухом, метан / пропан | 5 / 9 |
| - с брызгозащитным кожухом, гидрофобным фильтром, метан / пропан | 60 / 56 |
| - с брызгозащитным кожухом, гидрофобным фильтром, защитой от насекомых, метан / пропан | 71 / 97 |
| Polytron 5720 - без защитного кожуха | 4 |
| - с брызгозащитным кожухом | 8 |
| - с брызгозащитным кожухом, гидрофобным фильтром | 40 |
| - с брызгозащитным кожухом, гидрофобным фильтром, защитой от насекомых | 50 |
| Примечание: 1) для датчика Polytron 5000 см. таблицу 2 | |
9 Предел допускаемого изменения выходного сигнала показаний датчиков непрерывной работы, в долях от предела допускаемой основной погрешности:
10 Время прогрева датчиков (в зависимости от типа сенсора): от 5 мин до 12 ч
11 Габаритные размеры и масса датчиков приведены в таблице 10.
| Наименование | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| Модель Drager Polytron 5000 | 240 | 150 | 130 | 4,4 |
| Модель Drager Polytron 5200 | 300 | 180 | 190 | 5,4 |
| Модель Drager Polytron 5310 | 300 | 180 | 190 | 5,4 |
| Модель Drager Polytron 5700 и Модель Drager Polytron 5720 | 300 | 180 | 190 | 7,1 |
12 Электрическое питание всех моделей датчиков -
постоянный ток напряжением, В:
от 16 до 30 не менее 15 лет
от 3 до 5 лет 25000 ч 50000 ч
13 Полный срок службы датчиков
14 Срок службы сенсоров (термокаталитических и
и электрохимических)
15 Средняя наработка на отказ:
для датчиков газов Drager модели Drager Polytron 5000, Drager Polytron 5200 для датчиков газов Drager модели Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720
(при доверительной вероятности Р = 0,95).
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки, расположенной на боковой поверхности датчиков.
Комплектность поставки датчиков приведена в таблице 11.
Таблица 11
| Наименование | Обозначение | Кол-во |
| Датчики газов Drager модели Drager Polytron 5000, Drager Polytron 5200, Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720 | 1 | |
| Калибровочный адаптер | 1 | |
| Ручной управляющий модуль «HART»1 | 1 | |
| Комплект принадлежностей2-* | 1 | |
| Комплект запасных частей2) | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | МП 2014-3 | 1 |
| Примечание: 1) или другие устройства дистанционного управления с аналогичными функциями, указанные в документации фирмы Drager Safety AG & Co.KGaA и имеющие разрешения на применение во взрывоопасных зонах (в случае их использования во взрывоопасной зоне); 2) состав указанных комплектов приведен в руководстве по эксплуатации на каждую модель датчика. | ||
осуществляется в соответствии с документом МП 2014-3 «Инструкция. Датчики газов Drager модели Drager Polytron 5000, Drager Polytron 5200, Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 29 января 2016 г.
Перечень эталонов, применяемых при поверке:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, рег. № 62151-15 в комплекте со стандартными образцами состава: газовые смеси H2S/N2, CO/N2, H2/N2, NH3/N2, NO/N2, NO2/N2, SO2/N2, HCl/N2, CO2/N2, CHzt/воздух (N2), Cl2/N2 в баллонах под давлением по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - термодиффузионный генератор ТДГ-01, рег. № 45189-10 в комплекте с источниками микропотоков (ИМ), рег. № 15075-09.
Знак поверки наносится печатным способом на боковую поверхность датчиков и в виде наклейки на свидетельство о поверке.
Руководства по эксплуатации датчиков газов Drager Polytron 5000, Drager Polytron 5200, Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720.
Нормативные и технические документы, устанавливающие требования к датчикам газов Drager модели Drager Polytron 5000, Drager Polytron 5200, Drager Polytron 5310, Drager Polytron 5700 и Drager Polytron 5720
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29-1-2008 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя "Drager Safety AG & Co.KGaA", Германия.
| Зарегистрировано поверок | 9218 |
| Поверителей | 60 |
| Актуальность данных | 17.11.2024 |
