Анализаторы кислорода TM2000, 64233-16

Назначение

Анализаторы кислорода TM2000 (далее - анализаторы) предназначены для измерений объёмной доли кислорода в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха производства ООО «Праксэа Рус».

Описание

Принцип действия анализатора основан на уравнении Нернста. Необходимая для реализации этого метода температура измерительной ячейки в моделях обеспечивается нагревателем. В нагретой ячейке из-за подвижности ионов кислорода в структуре кристалла создается электрический ток, напряжение которого зависит от содержания кислорода в газах. Измерения выполняют при высоких температурах, соответствующих условиям протекания технологического процесса.

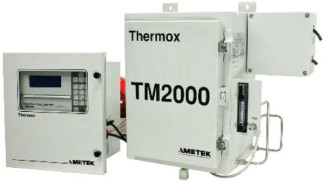

ТМ2000 является стационарным анализатором кислорода, состоящим из аналитического блока, в котором размещена электрохимическая ячейка, нагреватель с термопарой, и контроллер 2000.

Электрохимическая ячейка газоанализаторов кислорода TM2000 используется в качестве детекторов (датчиков) кислорода и состоит из оксида циркония с платиновыми электродами.

Полученный сигнал датчика преобразуется в контроллере в значения объёмной доли кислорода. Кроме этого, контроллер регулирует температуру ячейки, формирует аналоговые, релейные и цифровые выходные сигналы.

Контроллер снабжен флуоресцентным дисплеем, на котором высвечиваются результаты измерений, температура кислородной ячейки, напряжение термопары, программируемая компенсация давления, время и дата. Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты анализатора.

Таблица 1 - Идентификационные данные программного обеспечения

ПО анализаторов кислорода TM2000 имеет уровень защиты «высокий» по Р.50.2.077-2014 (использованы комплексные методы защиты ПО от непреднамеренных и умышленных изменений метрологически значимой части ПО, такие, как пароли авторизации пользователей, блокировка клавиш управления, управление доступом пользователя).

Влияние ПО на результаты измерений учтено при установлении метрологических характеристик.

Технические характеристики

Диапазон измерений и пределы допускаемой погрешности анализаторов кислорода TM2000 приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности

Время отклика, с, не более    5

Потребляемая мощность, В-А    288 Габаритные размеры, мм, не более:

-    контроллера (длина х ширина х высота)    344,4*312,7x211,1

-    блока сенсора (длина x ширина x высота)    444,5*304,8*234,7 Масса, кг, не более    13,6

Условия эксплуатации:

-    температура окружающей среды, °С

от минус 18 до плюс 50 от 0 до 80 (без конденсации) 230 60 8000

-    относительная влажность, %

-    напряжение питания, В

-    частота, Гц

-    наработка на отказ, час, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским методом и на корпус анализатора в виде наклейки.

Комплектность

Анализатор кислорода TM2000.

Паспорт.

Методика поверки.

Поверка

осуществляется по документу МП 64233-16 "Анализаторы кислорода TM2000. Методика поверки", утвержденному ФГУП "ВНИИМС" 22 января 2016 года.

Основные средства поверки: ГСО 9708-10, ГСО 9121-10, ГСО 9122-10, ГСО 10531-2014, ГСО 10532-2014.

Знак поверки наносится на боковую панель анализатора.

Сведения о методах измерений

приведены в паспорте на анализатор кислорода TM2000.

Нормативные и технические документы, устанавливающие требования к анализаторам кислорода ТМ2000

1    ГОСТ 8.578-2014 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах".

2    Техническая документация фирмы-изготовителя "Ametek Process Instruments", США.
