| Номер в госреестре | 64236-16 |
| Наименование СИ | Измерители артериального давления |
| Обозначение типа СИ | CS Medica мод. CS-105, CS-106, CS-107 |
| Изготовитель | "Zhenjiang Complectservice Industrial & Trade Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители артериального давления CS Medica моделей CS-105, CS-106, CS-107 предназначены для косвенного определения максимального (систолического) и минимального (диастолического) артериального давления путем измерения избыточного давления воздуха в манжете в момент появления и исчезновения тонов Короткова.
Принцип действия измерителей артериального давления CS Medica моделей CS-105, CS-106, CS-107 основан на неинвазивном измерении манометром прибора давления воздуха в компрессионной манжете в момент появления (принимается за систолическое артериальное давление) и исчезновения (принимается за диастолическое артериальное давление) прослушиваемых тонов Короткова. При этом давление воздуха в манжете создается и регулируется с помощью ручного пневматического нагнетателя (груши), а появление и исчезновение тонов Короткова прослушивается с помощью стетоскопа.
Конструктивно измерители артериального давления CS Medica состоят из мембранного манометра, манжеты компрессионной, нагнетателя давления (груши). Соединение манжеты с манометром и пневматическим нагнетателем осуществляется эластичными резиновыми трубками. Манжета компрессионная представляет собой пневмокамеру, помещенную в чехол с застежкой для фиксации на плече. Измерители артериального давления CS Medica моделей CS-105, CS-107 снабжены фонендоскопом, головка которого закреплена на манжете, имеющей скобу для удобного крепления на руке без посторонней помощи. Измеритель модели CS-106 поставляется как с фонендоскопом, так и без него. В измерителе модели CS-107 манометр совмещен с пневматическим нагнетателем, снабженным клапаном стравливания и дополнительным клапаном быстрого сброса воздуха из манжеты.
Измерители артериального давления CS Medica моделей CS-105, CS-106, CS-107 имеют одни и те же метрологические характеристики, отличаются конструктивными особенностями, комплектацией, массой и цветовым оформлением.

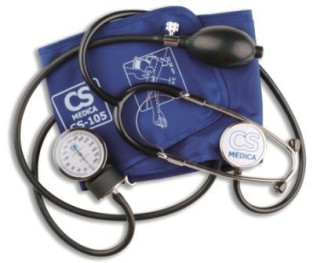

Общий вид измерителей артериального давления CS Medica моделей CS-105, CS-106, CS-107 представлен на рисунках 1 - 4.
Рисунок 3 - Измеритель артериального Рисунок 4 - Измеритель артериального
давления CS Medica модель CS-106 давления CS Medica модель CS-107
с фонендоскопом
отсутствует.
Основные метрологические и технические характеристики измерителей представлены в таблице 1.
Таблица 1
| Наименование | Значение |
| 1 | 2 |
| Диапазон измерений давления воздуха в манжете, мм рт.ст. | от 20 до 300 |
| Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. | ±3 |
| Цена деления шкалы манометра прибора, мм рт.ст. | 2 |
| Масса прибора в чехле, кг, не более: ■ CS-105 ■ CS-106 без фонендоскопа ■ CS-106 с фонендоскопом ■ CS-107 | 0,48 0,40 0,48 0,54 |
| Размер манжеты, см: ■ CS-105, CS-107 ■ CS-106 | от 22 до 38 от 24 до 42 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность при 25 °С, % | от +10 до +40 от 30 до 85 |
| Срок службы приборов (без пневмокамеры), лет, не менее | 8 |
| Срок службы составных частей прибора (исключая манометр), год, не менее | 1 |
наносится на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
Измеритель артериального давления CS Medica модель CS-105, в комплекте:
1. Манометр.
2. Нагнетатель давления (груша).
3. Манжета (одна из перечисленных типов: H, D, P, S, B, SL).
4. Оголовье фонендоскопа.
5. Г оловка фонендоскопа.
6. Y-образный звукопровод фонендоскопа.
7. Руководство по эксплуатации c гарантийным талоном.
8. Мягкий футляр для хранения.
Измеритель артериального давления CS Medica модель CS-106, в комплектации: модель CS-106 (без фонендоскопа):
1. Манометр.
2. Нагнетатель давления (груша).
3. Манжета (одна из перечисленных типов: H, D, P, S, B, SL).
4. Руководство по эксплуатации с гарантийным талоном.
5. Мягкий футляр для хранения. модель CS-106 (с фонендоскопом):
1. Манометр.
2. Нагнетатель давления (груша).
3. Манжета (одна из перечисленных типов: H, D, P, S, B, SL).
4. Оголовье фонендоскопа.
5. Головка фонендоскопа.
6. Y- образный звукопровод фонендоскопа.
7. Руководство по эксплуатации с гарантийным талоном.
8. Мягкий футляр для хранения.
Измеритель артериального давления CS Medica CS-107, в комплектации:
1. Манометр.
2. Нагнетатель давления (груша).
3. Манжета (одна из перечисленных типов: H, D, P, S, B, SL).
4. Оголовье фонендоскопа.
5. Головка фонендоскопа.
6. Y-образный звукопровод фонендоскопа.
7. Руководство по эксплуатации c гарантийным талоном.
8. Мягкий футляр для хранения.
осуществляется по документу Р 50.2.032-2004 «Рекомендации по метрологии. ГСИ. Измерители артериального давления неинвазивные. Методика поверки».
Основное средство поверки:
- установка для поверки каналов измерений давления и частоты пульса УПКД-2, регистрационный № 44539-10, (диапазон задания значений давления воздуха от 20 до 400 мм рт.ст.; пределы допускаемой абсолютной погрешности задания значений давления воздуха ±0,5 мм рт.ст.).
Знак поверки наносится на свидетельство о поверке и (или) на руководство по эксплуатации.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям артериального давления CS Medica моделей CS-105, CS-106, CS-107
1 ГОСТ 31515.1-2012 (EN 1060-1:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования».
2 ГОСТ 31515.2-2012 (EN 1060-2:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 2. Дополнительные требования к механическим сфигмоманометрам».
3 Техническая документация фирмы «Zhenjiang Complectservice Industrial & Trade Co., Ltd.», КНР.
