| Номер в госреестре | 64243-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | DL1016, DL1416, DL2000, DL4000 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные DL1016 и DL1416 предназначены для измерения температуры воздуха.
Преобразователи измерительные DL2000 и предназначены для измерения температуры, относительной влажности воздуха и преобразования аналоговых электрических сигналов (напряжения постоянного тока, силы постоянного тока) в значения температуры, относительной влажности воздуха и атмосферного давления.
Преобразователи измерительные DL4000 предназначены для измерения аналоговых сигналов (напряжения постоянного тока, силы постоянного тока) и преобразования их в значения температуры воздуха, относительной влажности воздуха, атмосферного давления.
Принцип действия преобразователей измерительных DL1016, DL1416, DL2000 и DL4000 (далее - преобразователи DL) основан на измерении и преобразовании электрических сигналов от первичных измерительных преобразователей в цифровой код.
Преобразование осуществляется по алгоритмам фирмы «Vaisala Oyj» с последующим архивированием и передачей метеорологических параметров на устройства отображения.

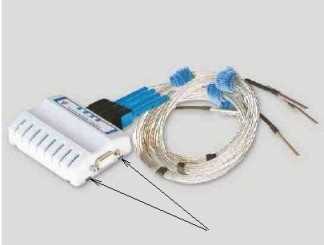

Конструктивно преобразователи DL1016 и DL1416 (Рис. 1) выполнены в виде измерительных модулей и подключаемых к ним выносных датчиков температуры. Преобразователи DL2000 и DL4000 (Рис. 2) и (Рис. 3) выполнены в виде измерительных модулей. В измерительные модули преобразователей DL2000 встроены датчик температуры воздуха и датчик относительной влажности воздуха.
[Ф '
1 .
Т UN ГУ!
MINI
Рисунок 3 - Внешний вид и схема пломбирования преобразователей DL4000
В измерительных модулях преобразователей DL расположены аналого-цифровые преобразователи, резервный элемент питания. В преобразователях DL1016 и DL1416 встроены 2 и
4 канала измерения температуры воздуха соответственно. В преобразователях DL2000 встроен датчик температуры и влажности воздуха и 2 универсальных канала преобразования напряжения и силы тока в метеорологические параметры. В преобразователях DL4000 встроены 4 универсальных канала преобразования напряжения и силы постоянного тока в метеорологические параметры.
Преобразователи DL имеют последовательный интерфейс RS-232, Ethernet.
Преобразователи DL позволяют собирать, обрабатывать, хранить и передавать в автоматическом режиме информацию на вход ПК и других устройств отображения.
Преобразователи DL работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
Программное обеспечение преобразователей DL (ПО «DL») является встроенным. Встроенное ПО «DL» обеспечивает управление работой преобразователей, сбор, обработку и передачу данных.
Идентификационные данные программного обеспечения
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | vNetAppX-1.4.0.0.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.4.0.0 |
| Цифровой идентификатор ПО | 77aaafc3d4853b2d4e100630e8b0fe31, вычислен по алгоритму MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение ха | зактеристики | ||
| Преобразователи DL1016 | Преобразователи 1416 | Преобразователи DL2000 | Преобразователи DL4000 | |
| Диапазон измерений температуры воздуха, °C | от минус 90 до плюс 50 | от минус 90 до плюс 50 | от минус 25 до плюс 70 | - |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C | ±0,35 | ±0,35 | ±0,25 | - |
| Количество каналов измерений температуры воздуха | 2 | 4 | 1 | - |
| Диапазон измерений относительной влажности воздуха, % | - | - | от 10 до 80 | - |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | - | - | ± 3 | - |
| Диапазон преобразования напряжения постоянного тока (канал измерений атмосферного давления), В | - | - | от 0 до 5 | от 0 до 5 |
| Пределы допускаемой приведённой погрешности преобразования напряжения постоянного тока (канал измерений атмосферного давления), % | - | - | ± 0,15* | ± 0,15* |
| Диапазон преобразования напряжения постоянного тока (канал измерений относительной влажности воздуха), В | - | - | от 0 до 10 | от 0 до 10 |
| Наименование характеристики | Значение характеристики | ||||
| Преобразователи DL1016 | Преобразователи 1416 | Преобразователи DL2000 | Преобразователи DL4000 | ||
| Пределы допускаемой приведённой погрешности преобразования напряжения постоянного тока (канал измерений относительной влажности воздуха), % | - | - | ±0,15* | ±0,15* | |
| Количество каналов измерений напряжения постоянного тока | - | - | 1 | 1,2,4 | |
| Диапазон преобразования силы постоянного тока (канал измерений температуры воздуха), мА | - | - | от 4 до 20 | от 4 до 20 | |
| Пределы допускаемой приведённой погрешности преобразования силы постоянного тока (канал измерений температуры воздуха), % | - | - | ± 0,15* | ± 0,15* | |
| Количество каналов преобразования силы постоянного тока | - | - | 1 | 1,2,4 | |
| Выходной интерфейс | RS 232, Ethernet | RS 232, Ethernet | RS 232, Ethernet | RS 232, Ethernet | |
| Средняя наработка на отказ, ч | 10000 | 10000 | 10000 | 10000 | |
| Срок службы, лет | 10 | 10 | 10 | 10 | |
| Условия эксплуатации: o/~' -температура окружающего воздуха, C; -относительная влажность воздуха, %: | От минус 40 до плюс 85 От 0 до 100(без конденсации) | ||||
| Г абаритные размеры, масса: | Длина, мм | Ширина, мм | Высота, мм | Масса, кг | |
| 85 | 59 | 27 | Не более 0,076 | ||
| * Примечание - Погрешность включает в себя погрешность преобразования и погрешность методов пересчёта. | |||||
наносится на титульный лист формуляра типографским методом.
1. Преобразователь измерительный DL
1 шт. 1 шт. 1 шт.
2. Формуляр «Преобразователи измерительные DL1016, DL1416, DL2000,
DL4000»
3. Методика поверки МП 2551-0153-2016 Поверка
осуществляется по документу МП 2551-0153-2016 «Преобразователи измерительные DL1016, DL1416, DL2000, DL4000» утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 12.03.2016 г. Основные средства поверки (эталоны):
1. Калибратор универсальный Н4-7, Регистрационный № 22125-01.
2. Термометр эталонный ЭТС-100, Регистрационный № 19916-10.
3. Термогигрометр ИВА-6, модификация ИВА-6Б, исполнение 2П, Регистрационный № 46434-11.
4. Климатическая камера «DISCOVERY DY1200C», диапазон по температуре от минус 90 до плюс 180 °С, нестабильность поддержания с погрешностью ±0,2 °С, диапазон по относительной влажности от 10 до 98 %, нестабильность поддержания с погрешностью ±3 %.
5. Климатическая камера ТХВ-150, диапазон по температуре от минус 50 до плюс 100 °С диапазон по относительной влажности от 10 до 98 %, нестабильность поддержания температуры с погрешностью ±2 °С, нестабильность поддержания относительной влажности воздуха с погрешностью ±3 %.
Знак поверки наносится в Формуляр в раздел «Отметки о поверке СИ» и на свидетельство о поверке в виде наклейки.
приведены в формуляре «Преобразователи измерительные серии DL».
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным DL1016, DL1416, DL2000, DL4000
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А.
3 ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.
4 ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
5 Техническая документация фирмы «Vaisala Oyj».
| Зарегистрировано поверок | 150 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
