Трансформаторы тока CA-765, 64246-16

Назначение

Трансформаторы тока CA-765 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в электросетях 750 кВ.

Описание

Трансформаторы тока CA-765 являются масштабными преобразователями. Общий вид трансформатора показан на рис.1. Первичные обмотки выполнены из медной ленты и могут быть одновитковыми и многовитковыми. Многовитковые обмотки равномерно намотаны на тороидальные сердечники со вторичными обмотками. Изоляция между первичными и вторичными обмотками обеспечена многослойной намоткой бумажной ленты. Высоковольтная изоляция обеспечивается за счёт заполнения внутреннего объема маслом. Обмотки размещены в алюминиевом корпусе, установленном на изоляторе из фарфора или композитного материала. Трансформаторы тока CA-765 могут иметь до шести вторичных обмоток, измерительных и/или защитных, на различные нагрузки и классы точности. Первичная обмотка подсоединена к вводам, проходящим через алюминиевый корпус. Выводы вторичных обмоток проходят через экранированную трубку и подключены к клеммам контактной коробки, размещенной на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

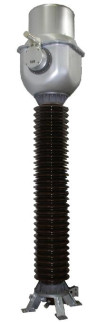

Место пломбирования Рисунок 1 - Общий вид трансформатора СА-765

Технические характеристики

-    номинальные первичные токи, А

-    номинальные вторичные токи, А

-    наибольшее рабочее напряжение, кВ для измерительных обмоток:

-    классы точности

-    коэффициенты безопасности

-    номинальные нагрузки, В-А для защитных обмоток:

-    классы точности

-    предельная кратность

-    номинальные нагрузки, В-А

-    номинальная частота, Гц

-    масса не более, кг

-    габаритные размеры, мм

от 100 до 5000

1 или 5 787

0,2; 0,2s; 0,5; 0,5s; 1,0; 3,0 от 5 до 10 от 10 до 200

5P;10P от 20 до 60 от 10 до 200 50 или 60 4000

6500х1270х850 или 7950х1100х750 15150-69.

Знак утверждения типа

наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.

Комплектность

Трансформатор тока CA-765 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:

-    Трансформаторы тока эталонные ТТИ-5000.5 (Рег.№27007-04 ФИФ), номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %.

-    Прибор сравнения КНТ-03 ( Рег.№24719-03 ФИФ), погрешность напряжения

± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Результаты поверки удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Трансформаторы тока CA-765» фирмы ELECTROTECNICA ARTECHE HERMANOS S.L.

Нормативные документы, устанавливающие требования к трансформаторам тока CA-765

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
