Комплексы автоматические измерительные с фотофиксацией Мобильный инспектор, 64247-16

Назначение

Комплексы автоматические измерительные с фотофиксацией «Мобильный инспектор» (далее - комплексы) предназначены для определения географических координат местоположения транспортного средства (широта, долгота) с привязкой к шкале времени UTC(SU) по сигналам навигационных космических аппаратов (далее - НКА) космических навигационных систем (далее - КНС) ГЛОНАСС L1 (СТ-код), GPS Ь1(С/А-код) для фиксации административных правонарушений транспортных средств в автоматическом режиме.

Описание

Конструктивно комплекс выполнен на базе планшетного компьютера Samsung Galaxy Tab Active 8, который состоит из блока навигационного, блока антенного, процессора обработки измерительной информации, размещенных в корпусе планшетного компьютера.

На лицевой панели комплекса для управления и отображения результатов работы расположены экранная клавиатура, 1,2 мегапиксельная фронтальная камера и восьмидюймовый экран, обладающий специальным защитным покрытием, который позволяет избежать сильных механических повреждений вследствие удара или падения устройства с высоты до 1,2 метра. На задней панели корпуса комплекса расположена трех мегапиксельная тыловая камера с автофокусом и вспышкой, позволяющая распознавать государственные регистрационные знаки транспортных средств. На боковой панели корпуса размещены кнопки включения и выключения питания, регулирования уровня громкости звуковых сигналов, разъем для подключения адаптера сетевого, а также интерфейсные разъемы для внешнего подключения комплекса.

Принцип действия комплекса основан на параллельном приеме сигналов КНС ГЛОНАСС и GPS и измерении текущих навигационных параметров с целью определения координат и текущего времени потребителя в шкале координированного времени UTC (SU), а также распознавания государственных регистрационных знаков транспортных средств с использованием тыловой фотокамеры.

Комплекс способен обрабатывать сигналы стандартной точности (СТ-код) КНС ГЛОНАСС в частотном диапазоне L1 для литер рабочих частот от минус 7 до плюс 12 и сигналы стандартной точности (C/A-кода, coarse/acquisition) КНС GPS в частотном диапазоне L1 (1575,42 МГц).

По стойкости, прочности и устойчивости к воздействию климатических факторов комплекс соответствует группе 5 по ГОСТ 22261-94 для диапазона рабочих температур от минус 30 до плюс 50 °С и относительной влажности воздуха до 90 % при температуре окружающей среды плюс 30 °С.

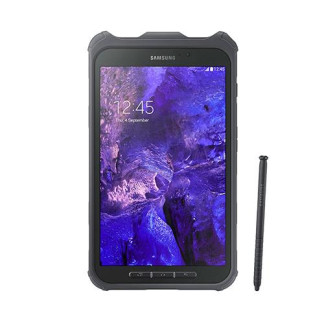

Внешний вид комплекса с указанием мест нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.

Место нанесения знака утверждения типа

SAMSUNG

Программное обеспечение

Комплекс работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    передачу измерительной информации на серверное ПО комплекса.

Метрологически значимая часть ПО выделена в файле мобильного приложения комплекса mi.apk.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Конструкция комплекса обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО комплексов и измерительную информацию.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077 - 2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на заднюю панель комплекса в виде наклейки.

Комплектность

Комплект поставки комплекса включает:

-    планшетный компьютер Samsung Galaxy Tab Active 8 - 1 шт.;

-    программное обеспечение серверной части комплекса - 1 шт.;

-    мобильное приложение «Мобильный инспектор» - 1 шт.;

-    антивирусное программное обеспечение Dr.Web Mobile Security - 1 шт.;

-    простая (неисключительная) лицензия на использование СКЗИ ViPNet Client for Android - 1 шт.;

-    комплект дистрибутивов - 1 к-т;

-    руководство по эксплуатации - 1 к-т;

-    комплект упаковки - 1 к-т;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 64247-16 «Инструкция. Комплексы автоматические измерительные с фотофиксацией «Мобильный инспектор». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 05 апреля 2016 г.

Место нанесения знака поверки на корпус комплекса не предусмотрено. Знак поверки наносится в свидетельство о поверке.

Основные средства поверки:

-    комплекс геодезических базисов ФГУ «32 ГНИИИ Минобороны России» (рег. № 42877-09): пределы допускаемой абсолютной погрешности хранения значений координат пунктов комплекса относительно пунктов Федеральной астрономо-геодезической сети ±20 мм;

-    аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и НАВСТАР Бриз-МВ 14Ц814 (рег. № 23275-14): средняя квадратическая погрешность расхождения

ШВ формируемой аппаратурой потребителей от шкалы времени UTC(SU) не более 300 нс.

Сведения о методах измерений

5090-001-70051275-2015РЭ. Комплекс автоматический измерительный с фотофиксацией. «Мобильный инспектор. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам автоматическим измерительным с фотофиксацией «Мобильный инспектор»

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

2    ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатновременных средств измерений».

3    5090-001-70051275-2015ТУ. Комплекс автоматический измерительный с фотофиксацией «Мобильный инспектор». Технические условия.
