Системы измерений вибрационные балансировочные ВИБРОЛАБ, 64248-16

Назначение

Системы измерений вибрационные балансировочные ВИБРОЛАБ (далее по тексту -системы) предназначены для измерения амплитуды виброперемещения в составе балансировочных станков с целью последующего расчета значения и угла дисбаланса, корректирующей массы.

Описание

Принцип действия систем основан на преобразовании вибрации опорных стоек балансировочного станка в электрический сигнал, пропорциональный виброперемещению, с дальнейшим расчетом в автоматическом режиме значения и угла дисбаланса для балансируемого изделия (ротора), а также значения корректирующей массы.

Измерение амплитуды виброперемещения осуществляется при помощи пьезоэлектрических и (или) емкостных акселерометров, устанавливаемых по одному в каждой из опорных стоек балансировочного станка. В качестве акселерометров могут применяться преобразователи виброизмерительные пьезоэлектрические АК 317 (рег. № ФИФ 48307-11), акселерометры АТ 1105 (рег. № ФИФ 49398-12), а также другие пъезоэлектрические или емкостные акселерометры утвержденных типов. В дальнейшем в основном блоке происходит цифровая фильтрация сигналов, поступающих от первичных преобразователей, определение частоты вращения ротора и текущего углового положения балансируемого ротора, а также выделение амплитуд и фаз колебаний на частоте вращения ротора и расчет значений дисбалансов и их углов в каждой плоскости ротора по методу векторных коэффициентов влияния, расчет корректирующих масс.

Дополнительно системы имеют функцию измерения частоты вращения ротора при помощи лазерного отметчика оборотов, а также функцию контроля угла поворота ротора с использованием датчика угла (инкрементальный энкодер), устанавливаемого на привод балансировочного станка.

Конструктивно системы представляют из себя основной блок, в едином корпусе которого размещены дисплей, измерительный модуль, блок питания, материнская плата, вентилятор и жесткий диск, а также устанавливаемые на опорах и приводе станка первичные преобразователи, соединяемые с основным блоком линиями связи.

Системы применяются для целей динамической и статической балансировки жестких, квазижестких и гибких роторов в составе дорезонансных или зарезонансных вертикальных или горизонтальных балансировочных станков с одной, двумя, тремя или четырьмя плоскостями коррекции. Системы позволяют определять начальный дисбаланс перед балансировкой и остаточный дисбаланс после проведения балансировки с оцениванием его соответствия установленным допустимым значениям.

Системы содержат базу данных балансируемых изделий с набором установленных исходных параметров. Имеется возможность пополнения базы данных, а также ручного ввода исходных параметров для расчета дисбаланса и корректирующих масс.

В качестве устройства ввода и вывода информации используется жидкокристаллический сенсорный дисплей, расположенный на передней части основного блока. Результаты измерений и расчетов сохраняются в энергонезависимой памяти (жестком диске) и могут быть переданы по интерфейсам USB (записаны на съемный носитель) и по локальной компьютерной сети (протокол TCP-IP). Также системы поддерживают вывод информации о проведенной балансировке на принтеры, подключаемые по USB и TCP-IP.

Системы имеют возможность управления частотно-регулируемыми приводами асинхронных электродвигателей по протоколу Modbus.

По устойчивости к воздействию температуры и влажности окружающего воздуха системы соответствуют условиям УХЛ 4.2 по ГОСТ 15150-69.

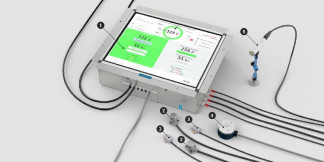

1 - основной блок; 2 - акселерометры АК 317; 3 - акселерометры АТ 1105; 4 - датчик угла;

5 - отметчик оборотов лазерный

Рисунок 1 - Общий вид систем

Корпус систем пломбируется легкоразрушаемыми наклейками производителя в 4 местах.

V.

/

1-4 - легкоразрушаемые наклейки производителя; 5 - наклейка производителя. Рисунок 2 - Места опломбирования

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) систем находится в микропроцессоре, прошивка которого осуществляется при изготовлении систем. Наличие механической защиты не позволяет считать или модифицировать ПО в процессе эксплуатации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

где х - число, идентифицирующее номер версии метрологически незначимой части ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2

* - количество измерительных каналов виброперемещения определяется при заказе ** - приведены для основного блока без учета погрешности акселерометров (суммарная погрешность измерительного канала виброперемещения для каждого типа акселерометров может быть определена как квадратный корень из суммы квадратов погрешности акселерометров и погрешности основного блока системы)

Знак утверждения типа

наносится полиграфическим методом на наклейку, размещаемую на задней панели основного блока, а также на титульный лист руководства по эксплуатации и паспорта методом печати.

Комплектность

В комплект поставки входят:

1.    Система измерений вибрационная балансировочная ВИБРОЛАБ составе:

в

1 шт.

4 шт.* 1 шт.

1 шт.

1 экз.

1 экз.

1 экз.

-    основной блок

-    акселерометры

-    отметчик оборотов лазерный

-    датчик угла

2.    Руководство по эксплуатации РЭ 4277-001-38447005-2015

3.    Паспорт ПС 4277-001-38447005-2015

4.    Методика поверки МП 4277-001-38447005-2015

* - количество и тип акселерометров определяется при заказе

Поверка

осуществляется в соответствии с документом МП 4277-001-38447005-2015 «Системы измерений вибрационные балансировочные ВИБРОЛАБ. Методика поверки», утвержденным ФБУ «Ростовский ЦСМ» 27.04.2016 г.

Основные средства поверки:

-    генератор сигналов произвольной формы 33220А (рег. № ФИФ 62209-15) (1 - 2 107) Гц, (110-3 - 10) В, ПГ ±1 %;

-    мультиметр цифровой 34410А (рег. № ФИФ 62209-15) (1 • 10-4 - 1 • 103) В, ПГ ±0,015 %. Знак поверки в виде наклейки наносится в паспорт при первичной поверке и в свидетельство о поверке при периодической поверке.

Сведения о методах измерений

приведены в разделе 1.4 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам измерений вибрационным балансировочным ВИБРОЛАБ

ГОСТ 20076-2007 Вибрация. Станки балансировочные. Характеристики и методы их проверки

ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1*10-1 до 2*104 Гц

ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты

ТУ 4277-001-38447005-2015 Системы измерений вибрационные балансировочные ВИБРОЛАБ. Технические условия
