| Номер в госреестре | 64249-16 |
| Наименование СИ | Машины координатные измерительные портальные |
| Обозначение типа СИ | LEGEX серии 356 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

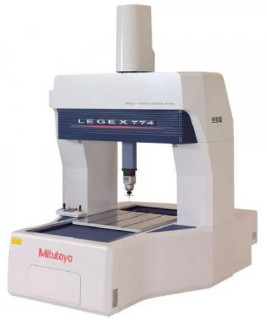

Машины координатные измерительные портальные LEGEX серии 356 (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в промышленности, машиностроении, метрологии, сертификации, в лабораториях промышленных предприятий.
Машины координатные измерительные портальные LEGEX серии 356 имеют фиксированную конструкцию и выпускаются в нескольких модификациях, отличающихся метрологическими и техническими характеристиками. Движение по оси Y осуществляется за счет продольного перемещения рабочего стола по керамическим направляющим. Портал (ось Х) с траверсой (ось Z) перемещается по стальным направляющим.
На КИМ серии 356 могут быть установлены такие измерительные датчики, как Ren-ishaw TP7M, SP25M, SP80 и Mitutoyo MPP-310Q, MTP2000. КИМ могут оснащаться системой быстрой установки/снятия измерительного щупа/датчика.
Измерения производятся в автоматическом режиме. Управление осуществляется с помощью компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.
Машины координатные измерительные портальные LEGEX серии 356 оснащены базовым программным обеспечением MCOSMOS или MiCAD Planner. Вычислительные алгоритмы программ расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Программное обеспечение
| Идентификационные данные (признаки) | MCOSMOS | MiCAD Planner |
| Идентификационное наименование ПО | MCOSMOS | MiCAD Planner |
| Номер версии (идентификационный номер) ПО | 3Х | 1X |
| Цифровой идентификатор ПО | USB-ключ WIBU | USB-ключ WIBU |
| Другие идентификационные данные (если имеются) | Бинарный алгоритм | Бинарный алгоритм |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. WIBU (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики КИМ
| Наименование КИМ | Тип КИМ | Диапазон измерений, мм | Г абаритные размеры, мм | Масса, кг | ||||
| X | Y | Z | длина | ширина | высота | |||
| legex | 574 | от 0 до 500 | от 0 до 700 | от 0 до 450 | 1470 | 2400 | 2630 | 3500 |
| 774 | от 0 до 700 | от 0 до 700 | от 0 до 450 | 1670 | 2400 | 2630 | 5000 | |
| 776 | от 0 до 700 | от 0 до 700 | от 0 до 600 | 1670 | 2400 | 2930 | 5100 | |
| 9106 | от 0 до 900 | от 0 до 1000 | от 0 до 600 | 1870 | 3030 | 3050 | 6500 | |
| 12128 | от 0 до 1200 | от 0 до 1200 | от 0 до 800 | 2356 | 3622 | 3590 | 10500 | |
Таблица 3 - Пределы допускаемой абсолютной объемной погрешности MPEe
| Наименование КИМ | Тип КИМ | Пределы допускаемой абсолютной объемной погрешности МРЕе, мкм | |
| MPP310Q | SP25M SP80 TP7M MTP2000 | ||
| legex | 574 | ±(0,28+1L/1000)* | ±(0,38+1L/1000)* |
| 774 | ±(0,28+1L/1000)* | ±(0,38+1L/1000)* | |
| 776 | ±(0,28+1L/1000)* | ±(0,38+1L/1000)* | |
| 9106 | ±(0,28+1L/1000)* | ±(0,38+1L/1000)* | |
| 12128 | ±(0,6+1,5L/1000)* | ±(0,8+1,5L/1000)* | |
| * Примечание: где L измеряемая длина в мм | |||
Таблица 4 - Условия эксплуатации КИМ
| Наименование КИМ | Тип | Нормальная область значений температуры, °C | Допускаемое изменение температуры | Допустимая влажность воздуха при измерении, % | Расход воздуха при измерении, л/мин | Допустимое давление при измерении, МПа | Требования к электропитанию, В | Частота переменного тока, Гц | |
| °С/ч | °С/24ч | ||||||||
| legex | 574 774 776 9106 12128 | 20±2 | 0,5 | 1 | от 55 до 65 | 120 | 0,4 | 220±22 | 50/60 |
наносят на титульный лист руководства по эксплуатации типографским способом, а также на торец КИМ методом наклейки.
Таблица 5 - Стандартная комплектация
| Наименование | Кол-во | Примечание |
| Машина координатная измерительная с пультом управления | 1 шт. | |
| Приспособления для закрепления измеряемой детали | 1 компл. | По заказу |
| Комплект сменных измерительных наконечников | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. | |
| Шкаф управления | 1 шт. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 64249-16 «Машины координатные измерительные портальные LEGEX серии 356. Методика поверки» утвержденным ФГУП «ВНИИМС» в апреле 2016 г.
Основные средства поверки
- концевые меры длины 2-го разряда по ГОСТ Р 8.763-2011
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на КИМ в соответствии с рисунком 1 или на свидетельство о поверке.
приведены в руководстве по эксплуатации «Машины координатные измерительные портальные LEGEX серии 356».
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным портальным LEGEX серии 356
1 ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2 Техническая документация фирмы - изготовителя.
