Комплексы измерительные дорожные фотограмметрические HERE, 64253-16

Назначение

Комплексы измерительные дорожные фотограмметрические HERE (далее - комплексы HERE) предназначены для измерений длины (протяженности) участков автомобильных дорог, расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов и сооружений придорожного обустройства.

Описание

Комплексы HERE представляют собой измерительно-вычислительный комплекс, включающий блок первичных датчиков, блок управления, управляющий компьютер и программное обеспечение (ПО) CDU_Lite и Me2.

Конструктивно, блок первичных датчиков представляет собой платформу, с защитным корпусом, который устанавливается с помощью специального приспособления на крыше автомобиля или, при достаточном свободном пространстве, в салоне. На платформе установлены следующие устройства: система высокоточного позиционирования NovAtel SPAN-CPT, внешняя спутниковая антенна, принимающая измерительную информацию (радиосигналы) от спутников навигационных систем ГЛОНАСС, GPS с дифференциальными поправками SBAS и от 1 до 7 (по заказу) цифровых фотокамер.

Система высокоточного позиционирования NovAtel SPAN-CPT представляет собой корпус, содержащий ГЛОНАСС/GPS-плату NovAtel OEMV-3 и плату инерциальной системы ориентации с оптоволоконными гироскопами FOG и микроэлектромеханическими акселерометрами MEMS KVH. Принцип действия NovAtel SPAN-CPT реализует методы измерений основанные на измерении расстояний до орбитальных спутников навигационной системы по времени распространения радиосигналов с инерциальными поправками, которые учитывают продольные и поперечные уклоны дорожного полотна и временное прерывание прохождения радиосигналов при экранировании орбитальных спутников препятствиями.

Блок управления представляет собой корпус, устанавливаемый в салоне (багажном отделении), включающий модуль приема измерительной информации, модуль предварительной обработки, модуль запоминающего устройства (сменный жесткий диск), модуль электропитания от бортовой сети автомобиля и модуль резервных аккумуляторов.

Управляющий компьютер с установленным ПО расположен на кронштейне в салоне автомобиля и служит для включения комплекса HERE, его диагностики, настройки и контроля работы.

ПО обрабатывает поступающую измерительную информацию и в результате вычисляется длина (протяженность) участков автомобильных дорог по траектории движения автомобиля.

Цифровые фотокамеры, с блоком привязки к пройденному пути, в автоматическом режиме формируют базу данных о состоянии элементов автомобильных дорог и дорожного обустройства. Цифровое изображение дороги обрабатывается ПО, которое реализует вычислительный алгоритм метода фотограмметрической засечки. Измерения проводятся оператором по видео изображению на экране монитора компьютера. Оператор задает (выбирает) характерные точки земной поверхности, инженерных объектов, сооружений придорожного обустройства и получает информацию о расстоянии между ними и геометрических размерах инженерных объектов и сооружений придорожного обустройства.

По заказу, комплексы HERE, для получения дополнительной информации, комплектуются аппаратурой навигационной потребителей глобальных навигационных

спутниковых систем ГЛОНАС/GPS АвтоГРАФ-GSM/SL (Госрееестр № 57832-14), которая подключается к блоку управления комплекса HERE с помощью кабеля по интерфейсу USB 2.0.

Комплексы HERE не привязаны к шасси автомобиля и могут быть установлены на любое транспортное средство.

В эксплуатации внешние, механические и электронные регулировки комплексов не предусмотрены. Ограничение доступа к внутренним регулировочным узлам обеспечивается применением комплектом специального инструмента.

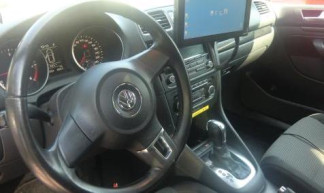

Общий вид комплексов HERE, установленных на автомобиле, блока управления и рабочего места оператора показан на рисунках 1, 2 и 3.

Программное обеспечение

Комплексы HERE поставляются с программным обеспечением (далее - ПО) «CDU_Lite» и «Ме2». Оба ПО обеспечивают выполнение измерений, обработку и хранение полученных данных. Оба ПО функционирует на персональных компьютерах под управлением операционных систем WINDOWS 98/2000/XP/7.

Таблица 1 - Идентификационные данные программного обеспечения

ПО комплексов HERE разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты - электронный USB-ключ, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «высокому» уровню по Р 50.2.077-2014.

Технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус блока управления комплексов HERE.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 28-15 «Комплексы измерительные дорожные фотограмметрические HERE. Методика поверки», утвержденному ООО «Автопрогресс-М» 30 ноября 2015 г.

Знак поверки наносится на свидетельство о поверке.

Перечень основных средств поверки (эталонов), применяемых для поверки:

- тахеометр электронный Та20 (рег. № 14664-95).

Сведения о методах измерений

приведены в документе «Комплексы измерительные дорожные фотограмметрические HERE. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам измерительным дорожным фотограмметрическим HERE

1 Техническая документация «HERE GLOBAL B.V.», Нидерланды.
