Комплексы измерительные дорожные сканирующие HERE TRUE, 64254-16

Назначение

Комплексы измерительные дорожные сканирующие HERE TRUE (далее - комплексы HERE TRUE) предназначены для измерений длины (протяженности) участков автомобильных дорог, расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов и сооружений придорожного обустройства.

Описание

Комплексы HERE TRUE представляют собой измерительно-вычислительный комплекс, включающий измерительный блок, блок управления, управляющий компьютер и программное обеспечение «Here True Control».

Конструктивно, измерительный блок представляет собой платформу, которая с помощью специального приспособления устанавливается на крыше автомобиля. На платформе установлены измерительные датчики: система высокоточного позиционирования NovAtel SPAN-CPT, внешняя спутниковая антенна, принимающая измерительную информацию (радиосигналы) от спутников навигационных систем ГЛОНАСС, GPS с дифференциальными поправками SBAS, 4 цифровых фотокамеры высокого разрешения и лазерный сканер.

Система высокоточного позиционирования NovAtel SPAN-CPT представляет собой корпус, содержащий ГЛОНАСС/GPS-плату NovAtel OEMV-3 и плату инерциальной системы ориентации с оптоволоконными гироскопами FOG и микроэлектромеханическими акселерометрами MEMS KVH. Принцип действия NovAtel SPAN-CPT реализует методы измерений основанные на измерении расстояний до орбитальных спутников навигационной системы по времени распространения радиосигналов с инерциальными поправками, которые учитывают продольные и поперечные уклоны дорожного полотна и временное прерывание прохождения радиосигналов при экранировании орбитальных спутников препятствиями.

Блок управления представляет собой корпус, устанавливаемый в салоне автомобиля на месте переднего пассажира, включающий модуль приема измерительной информации, модуль предварительной обработки, модуль запоминающего устройства (сменный жесткий диск), модули электропитания от бортовой сети автомобиля и модули резервных аккумуляторов.

Управляющий компьютер с установленным программным обеспечением установлен на кронштейне в салоне автомобиля и служит для включения комплексов HERE, их диагностики, настройки и контроля работы.

ПО обрабатывает поступающую измерительную информацию и в результате вычисляется длина (протяженность) участков автомобильных дорог по траектории движения автомобиля.

Цифровые фотокамеры, с блоком привязки к пройденному пути, в автоматическом режиме формируют базу данных о состоянии элементов автомобильных дорог и дорожного обустройства.

Лазерный сканер, основой которого является высокочастотный импульсный дальномер, измеряет расстояния до сканируемых точек.

В результате обработки полученных в процессе сканирования данных создается цифровая модель сканированного придорожного пространства, по которой проводятся измерения оператором на экране монитора компьютера. Оператор задает (выбирает) характерные точки земной поверхности, инженерных объектов, сооружений придорожного обустройства и получает информацию о расстоянии между ними и геометрических размерах инженерных объектов и сооружений придорожного обустройства.

По заказу, комплексы HERE TRUE, для получения дополнительной информации, комплектуются аппаратурой навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАС/GPS АвтоГРАФ-GSM/SL (Госрееестр № 57832-14), которая подключается к блоку управления комплекса HERE TRUE с помощью кабеля по интерфейсу USB 2.0.

Комплексы HERE TRUE не привязаны к шасси автомобиля и могут быть установлены на любое транспортное средство.

В эксплуатации, комплексы HERE TRUE не предусматривают механических и электронных внешних регулировок. Ограничение доступа к внутренним регулировочным узлам обеспечивается применением комплектом специального инструмента.

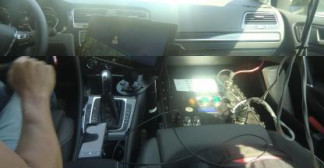

Общий вид комплексов HERE TRUE установленных на автомобиле, блока управления и рабочего места оператора показан на рисунках 1,2 и 3.

Программное обеспечение

Комплексы HERE TRUE поставляются с программным обеспечением «Here True Control» (далее - ПО). ПО обеспечивает выполнение измерений, обработку и хранение полученных данных. ПО функционирует на планшетных компьютерах под управлением операционной системы Windows RT.

Таблица 1 - Идентификационные данные программного обеспечения

ПО разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство защиты - электронный USB-ключ, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «высокому» уровню по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус блока управления комплексов HERE TRUE.

Комплектность

Таблица 3 - Комплектность средства измерений

* По заказу

Поверка

осуществляется по документу МП АПМ 29-15 «Комплексы измерительные дорожные сканирующие HERE TRUE. Методика поверки», утвержденному ООО «Автопрогресс-М» 30 ноября 2015 г. Знак поверки наносится на свидетельство о поверке.

Перечень основных средств поверки (эталонов), применяемых для поверки:

- тахеометр электронный 6Та3 (рег. № 56378-14).

Сведения о методах измерений

приведены в документе «Комплексы измерительные дорожные сканирующие HERE TRUE. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам измерительным дорожным сканирующим HERE TRUE

1 Техническая документация «HERE GLOBAL B.V.», Нидерланды.
