| Номер в госреестре | 64256-16 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Leica TS11 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Leica TS11 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или специальных плёночных отражателей (отражательный режим) или по диффузным объектам (диффузный режим).
Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней и на задней панелях расположены цветные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены наводящие винты горизонтального и вертикального круга, отсек под аккумуляторную батарею, а также USB-разъемы для подключения к персональному компьютеру и внешнему накопителю данных. Также тахеометры имеют разъем для подключения к внешнему источнику питания.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

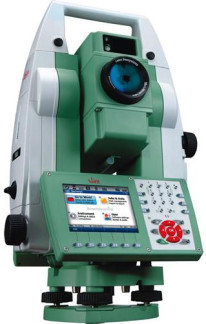

Общий вид тахеометров представлен на рисунке 1.
Рисунок 1 - Общий вид тахеометров электронных Leica TS11
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Leica Smart-Worx Viva», а также ПО «Leica Geo Office», «Leica Infinity», устанавливаемое на персональный компьютер. ПО предназначено для обеспечения взаимодействия узлов тахеометров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Leica SmartWorx Viva» | «Leica Geo Office» | «Leica Infinity» |
| Номер версии (идентификационный номер) ПО, не ниже | 5.70 | 8.4 | 1.3 |
| Цифровой идентификатор ПО | 21FA4B0 | 02AA01FC | B022FDB |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |||
| Модификация | Leica TS11 1" | Leica TS11 2" | Leica TS113" | Leica TS11 5" |
| Увеличение зрительной трубы, крат, не менее | 30 | |||
| Диаметр входного зрачка, мм, не менее | 40 | |||
| Наименование характеристики | Значение характеристики | |||
| Модификация | Leica TS11 1" | Leica TS11 2" | Leica TS113" | Leica TS11 5" |
| Угловое поле зрения зрительной трубы, не менее | 1°30' | |||
| Наименьшее расстояние визирования, м, не более | 1,7 | |||
| Цена деления круглого установочного уровня, / мм, не более | 6 / 2 | |||
| Диапазон компенсации компенсатора, ...’, не менее | ±4 | |||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ..." | ±0,5 | ±0,5 | ±1,0 | ±1,5 |
| Пределы допускаемой погрешности лазерного центрира, мм | ±1,5 | |||
| Диапазон измерений: - углов, . ° - расстояний, м, не менее: - отражательный режим (1 призма) - отражательный режим (3 призмы) - отражательный режим на отражающую пленку1) - диффузный режим2) - режим увеличенной дальности (1 призма GPR1) | 0 - 360 1.5 - 3500 1.5 - 5400 1.5 - 250 1,5 - 10003) 1000 - 10000 | |||
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 0,1 0,1 | 1 0,1 | 1 0,1 | 1 0,1 |
| Допускаемая средняя квадратическая погрешность измерений углов, . " | 1 | 2 | 3 | 5 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." | ±2 | ±4 | ±6 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - отражательный режим на отражающую пленку1) - диффузный режим2) от 1,5 до 500 м включительно - диффузный режим2) св. 500 до 1000 м включительно - режим увеличенной дальности (1 призма GPR1) | 1,0+1,5-10-6-D 3 + 2-10-6-D 2 + 2-10-6-D 4 + 2-10-6-D 5 + 2-10-6-D, где D - измеряемое расстояние | |||
| Наименование характеристики | Значение характеристики |
| Модификация | Leica Leica Leica Leica TS11 1" TS11 2" TS113" TS11 5" |
| Г раницы допускаемой абсолютной погрешности измерений расстояний, мм: - отражательный режим - отражательный режим на отражающую пленку1 - диффузный режим2) от 1,5 до 500 м включительно - диффузный режим2) св. 500 до 1000 м включительно - режим увеличенной дальности (1 призма GPR1) | ±2-(1,0+1,5-10-6-D) ±2-(3+2-10-6-D) ±2-(2+2-10-6-D) ±2-(4+2-10-6-D) ±2-(5+2-10-6-D), где D - измеряемое расстояние, мм |
| Объем внутренней памяти, Мбайт | 1000 |
| Источник электропитания, В - А/ч: | Внутренний аккумулятор GEB221 (7,4 - 4,4); Внутренний аккумулятор GEB222 (7,4 - 6,0); Внешний аккумулятор GEB371 (14,8 - 16,8) |
| Продолжительность непрерывной работы от внутреннего аккумулятора, ч, не менее | 14 |
| Диапазон рабочих температур, °С | от минус 20 (35)4) до плюс 50 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 203 х 226 х 328 |
| Масса без аккумулятора и трегера, кг, не более | 4,8 |
| 1) - измерения на отражающую плёнку (60 х 60 мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007 3) - для модификации R1000 4) - для модификации Arctic | |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Тахеометр электронный Leica TS11 | 1 |
| Трегер | 1 |
| Аккумулятор | 2 |
| Зарядное устройство | 1 |
| Измеритель высоты инструмента | 1 |
| Держатель измерителя высоты инструмента | 1 |
| Наименование | Количество, ед. |
| Кабель передачи данных (USB - RS232) | 1 |
| Кабель передачи данных (USB - miniUSB) | 1 |
| Мини-призма | 1 |
| Мини-вешка | 1 |
| Насадка для измерения вертикальных углов | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Солнцезащитная бленда | 1 |
| Плоская призма | 1 |
| Чехол от дождя | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 11-16 | 1 |
осуществляется по документу МП АПМ 11-16 «Тахеометры электронные Leica TS11. Методика поверки», утверждённому ООО «Автопрогресс-М» в марте 2016 года.
Основные средств поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Leica TS11
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 ГОСТ Р 51774-01 Тахеометры электронные. Общие технические условия
3 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
4 Техническая документация компании «Leica Geosystems AG», Швейцария
