| Номер в госреестре | 64257-16 |
| Наименование СИ | Датчики тахометрические |
| Обозначение типа СИ | МЭД-1 |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тахометрические МЭД-1 (далее по тексту - датчики) предназначены для измерений частоты вращения.
Принцип работы датчика основан на преобразовании изменения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в электрический сигнал.
При измерении частоты вращения на вал насаживают зубчатое колесо из ферромагнитного материала, а датчик размещают на расстоянии не более 3 мм от зубьев колеса.
При вращении зубчатого колеса происходит перераспределение магнитного потока, проходящего через чувствительный элемент датчика, и на выходе датчика формируется электрический сигнал - последовательность прямоугольных импульсов тока, частота которых f (Гц) определяется частотой вращения вала W (об/мин) и числом зубьев колеса Z. Частота последовательности импульсов характеризует частоту вращения зубчатого колеса и определяется из соотношения f = W • z .

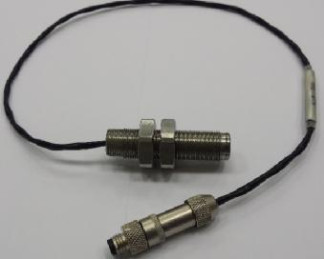

Корпус датчика представляет собой неразборный цилиндр, изготовленный из нержавеющей немагнитной стали. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Датчик выпускается в четырёх исполнениях, отличающиеся друг от друга типом корпуса и параметрами выходного сигнала. Варианты исполнения датчика представлены в таблице 1.
Таблица 1
| Вариант исполнения | Тип корпуса |
| МЭД-1 Т | Стандарт |
| МЭД-1 Т-Д | Диналко |
| МЭД-1 | Стандарт |
| МЭД-1-Д | Диналко |
Для исполнений МЭД-1 Т, МЭД-1 Т-Д уровень логического «0» менее 6 мА, уровень логической «1» более 16 мА.
Для исполнений МЭД-1, МЭД-1-Д уровень логического «0» менее 9 мА, уровень логической «1» от 9 до 50 мА в зависимости от напряжения питания датчика (от 10 до 24 В) и выбранной нагрузки датчика (нагрузка выбирается в зависимости от уровня напряжения на входе счётчика импульсов).
Таблица 2 - Метрологические и технические характеристики датчика
| Наименование характеристики | Значение характеристики |
| Диапазон измеряемых частот входного сигнала, Гц | от 2 до 15500 |
| Пределы допускаемой относительной погрешности измерений частоты вращения, % | ± 0,1 |
| Напряжение питания от источника постоянного тока, В | от 10 до 24 |
| Ток потребления, мА, не более - для исполнений МЭД-1, МЭД-1-Д - для исполнений МЭД-1 Т, МЭД-1 Т-Д | 40 6 |
| Режим работы | непрерывный |
| Время установления рабочего режима, с, не более | 1 |
| Масса датчика с кабелем 0,5 м и разъёмом, кг, не более | 0,3 |
| Г абаритные размеры (длина х диаметр), мм - корпус Стандарт - корпуса Диналко | 55х14 90х16 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при темпе ° ратуре 30 С, %, не более | от минус 40 до плюс 85 90 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 10 |
наносят на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность датчика
| Наименование | Обозначение | Кол-во, шт. |
| Датчик тахометрический МЭД-1 с кабелем | ПБКМ.468222.001 | 1 |
| Крепёжные принадлежности (2 гайки, 2 шайбы стопорные с лапками по ГОСТ 13463 или ГОСТ 13465) | - | 1 |
| Ответный кабель | MCЭО26-132x0,35 | 1 |
| Ответный разъем | SACC-M 8FS-3CON-M-SH | 1 |
| Руководство по эксплуатации | ПБКМ.468222.001 РЭ | 1* |
| Паспорт | ПБКМ.468222.001ПС | 1 |
| Методика поверки | ПБКМ.468222.001МП | 1 |
| Копия свидетельства об утверждении типа средств измерений | 1* | |
| Примечание: * - поставляется опционально | ||
осуществляется по документу ПБКМ.468222.001МП «Датчики тахометрические МЭД- 1. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 21.03. 2016 г. Основные средства поверки:
- установка тахометрическая УТ05-60. Номер в Федеральном информационном фонде по ОЕИ 6840-78;
- частотомер электронно-счётный Ч3-85/3. Номер в Федеральном информационном фонде по ОЕИ 32359-06.
Знак поверки наносится на свидетельство о поверке.
Методика измерений содержится в документе ПБКМ.468222.001 РЭ «Датчик тахометри-ческий МЭД-1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам тахометрическим МЭД-1
ПБКМ.468222.001 ТУ «Датчик тахометрический МЭД-1. Технические условия»
