Стенды балансировочные товарного знака "HOFMANN" geodyna 980L, geodyna 4500-2, geodyna 4800-2L, geodyna 7200, geodyna 6300-2, geodyna 6800-2, geodyna 7700p, geodyna 9000, VAS 6307, VAS 6309, VAS 6310, VAS 6311A, VAS 741 029, 64258-16

Назначение

Стенды балансировочные товарного знака HOFMANN моделей geodyna 980L, geodyna 4500-2, geodyna 4800-2L, geodyna 7200, geodyna 6300-2, geodyna 6800-2, geodyna 7700p, geodyna 9000, VAS 6307, VAS 6309, VAS 6310, VAS 6311A, VAS 741 029 (далее - стенды), предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.

Описание

Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение неуравновешенной массы дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.

Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.

Стенды балансировочные товарного знака HOFMANN моделей geodyna 4500-2, geody-na 7200, geodyna 6300-2, geodyna 6800-2, geodyna 7700p, geodyna 9000, VAS 6307, VAS 6309, VAS 6310, VAS 6311A предназначены для балансировки колес легковых автомобилей и микроавтобусов.

Стенды балансировочные моделей товарного знака HOFMANN geodyna 4800-2L, geodyna 980L, VAS 741 029 предназначены для балансировки колес грузовых автомобилей.

Выпускаемые модели отличаются дизайном, типом применяемого устройства вывода и отображения информации, а также диапазоном и погрешностью измерений величины неуравновешенной массы дисбаланса.

Индекс в конце наименования модели означает следующее:

Таблица 1 - Конструктивные особенности стендов

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стендов.

Общий вид стендов балансировочных представлен на рисунках 1 - 13

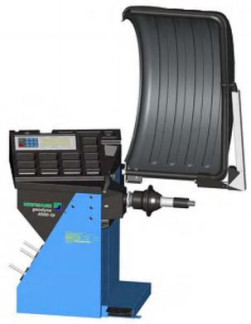

Рисунок 1 - Общий вид стендов балансировочных geodyna 4500-2

р* 1 " вШ

Шк

/ *' 1

Г

Рисунок 5 - Общий вид стендов балансировочных geodyna 9000

Технические характеристики

220+10%

Напряжение питания, В....................................................................... 450/0

Частота питающей сети, Гц..................................................................50±1

Рабочий диапазон температур,°С...........................................................от 0 до плюс 50

Знак утверждения типа

наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка 2,0 кг, класс точности - высокий;

-    линейка измерительная металлическая (0 - 500) мм, ПГ±0,2 мм, ГОСТ 427-75.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к стендам балансировочным товарного знака HOFMANN моделей geodyna 980L, geodyna 4500-2, geodyna 4800-2L, geodyna 7200, geodyna 6300-2, geodyna 6800-2, geodyna 7700p, geodyna 9000, VAS 6307, VAS 6309, VAS 6310, VAS 6311A, VAS 741 029

1    ГОСТ 20076-2007 Вибрация. Станки балансировочные. Характеристики и методы их проверки

2    ГОСТ 19534-74 Балансировка вращающихся тел. Термины

3    Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия
