Номер в госреестре | 64263-16 |
Наименование СИ | Газоанализаторы |
Обозначение типа СИ | ГА114Х |
Изготовитель | Закрытое акционерное общество фирма "АНАГАЗ" (ЗАО Фирма "АНАГАЗ"), г.Санкт-Петербург |
Год регистрации | 2016 |
Срок свидетельства | 16.06.2026 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Газоанализаторы ГА114Х (далее - ГА) предназначены для непрерывных измерений массовой концентрации хладона 114В2 (1,2-дибром-1,1,2,2-тетрафторэтан, СгВггЕД в газовой среде объектов и сигнализации о выходе концентрации хладона 1 I4B2 за установленные пределы.
ГА представляют собой стационарные приборы непрерывного действия.
Конструктивно ГА выполнен в виде моноблока.
Отбор пробы - диффузионный.
На лицевой панели корпуса ГА расположены прорези для диффузионного захода анализируемой среды, а также органы управления, закрытые откидной крышкой на петлях.
На нижней стороне корпуса расположены разъемы для подключения кабелей (питание, аналоговый выход, реле).
ГА могут быть укомплектованы выносным вольтметром Ml618.
Принцип действия ГА основан на измерении селективного поглощения измеряемым компонентом (хладоном 114В2) инфракрасного излучения, степень поглощения которого зависит от массовой концентрации измеряемого компонента в анализируемой газовой смеси.
ГА обеспечивают сигнализацию о повышении концентрации хладона 114В2 выше заданных уровней - уставок У1 и У2 в виде замыкания/размыкания нормально разомкнутых/замкнутых контактов. Значения уставок оговариваются при заказе.
По условиям эксплуатации и местам размещения ГА относятся к изделиям групп 2.1.1, 2.1.2, 2.3.2, 2.3.3 (при температуре от 0 до 50 °C и относительной влажности до 98 % при температуре 35 °C) климатического исполнения УХЛ но ГОСТ РВ 20.39.304-98.
Внешний вид ГА. место нанесения знака утверждения типа и место пломбировки ГА от несанкционированного доступа приведены на рисунках 1 и 2.
- маркировочная табличка с шифром, обозначением и заводским номером ГА;
съемная пластина из слоистого пластика для нанесения условного шифра ГА на заказе: крышка «КОНТРОЛЬ», закрывающая доступ к органам регулировки ГА;
• выдвижная шторка, за которой находятся запасные вставки плавкие;
■■ запасные вставки плавкие;
держатели вставок плавких.

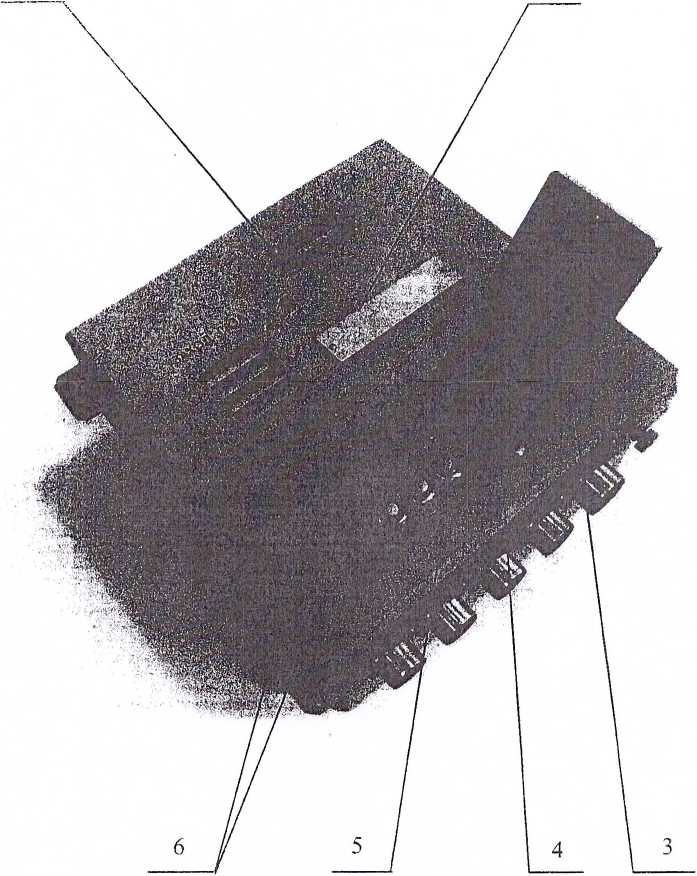

Рисунок ! - Внешний вид ГА
Мест* : внесения знака утверждения типа
а) Место нанесения знака утверждения типа

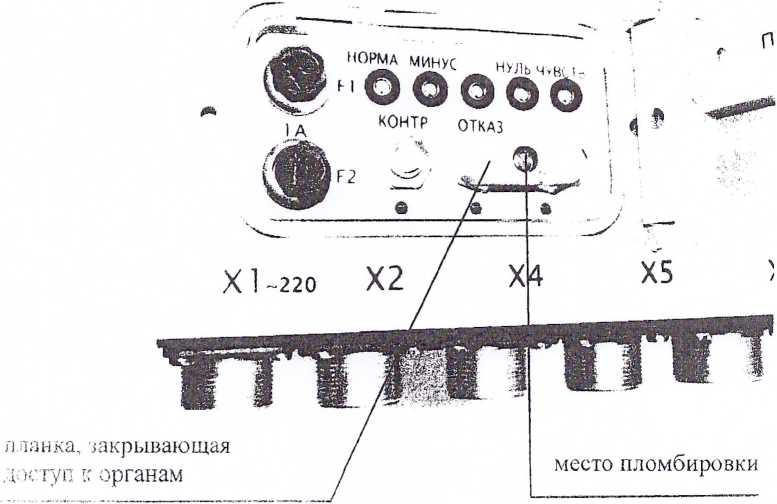

б) Пломбировка ГА от несанкционированного доступа
! исуно« 2 • Место р. -.жения знака утверждения типа и схема пломбировки ГА • и несанкционированного доступа
Программное обеспеченис отсутствует.
Метрологические и техничс ; :с- характеристики
Диапазон измерений массовой концентрации хладона 114В2, мг/м-3 от 0 до 500.
Диапазон показаний массовой концентрации хладона 114В2, mt/mj от 0 до 10000.
Выходные унифицированные аналоговые сигналы (U|, U?) в виде напряжения постоянного тока от 0 до 10В (два выхода).
Номинальная статическая функция преобразования:
С = krUj - для диапазона измерений:
С = kj-U? - для диапазона показаний.
где С - массовая концентрация хладона 1 14В2 в анализируемой среде, мг/мф
Ki - коэффициент преобразования, равный 50 мг/(м3-В);
Кг - коэффициент преобразования, равный 1000 мг/(мэ-В);
U|, U? - значения выходных аналоговых сигналов для диапазона измерений и диапазона показаний соответственно. В.
Пределы допускаемой основной абсолютной погрешности измерений массовой концентрации хладона I 14В2 в диапазоне температуры от 15 до 30 °C, мг/м? ±50.
Пределы допускаемой дополнительной абсолютной погрешности измерений массовой концентрации хладона 114В2. вызванной изменением температуры окружающей среды на каждые 10 °C в диапазонах от 0 до 15 °C и от 30 до 50 °C, мг/м3 ±25.
Пределы допускаемой суммарной абсолютной погрешности измерений массовой концентрации хладона 114В2. вызванной изменением давления анализируемой окружающей среды в пределах от 80 до 294 кПа. мг/м-’ ±(50 + 25-|Р - Р»| / 100),
где Р - давление анализируемой окружающей среды, кПа;
Ро - давление анализируемой окружающей среды при нормальных условиях. Ри - 101.3 кПа.
Пределы допускаемой суммарной абсолютной погрешности ГА в рабочих и предельных условиях эксплуатации, мг/м':
--в рабочих
- в предельных
ГА обеспечиваю! сигнализацию о превышении концентрации хладона 114В2 выше заданных уровней - ус тавок У1 и У2.
Пределы допускаемой абсолютной погрешности задания уставок при измерении
массовой концентрации хладона 1 I4B2. мг/м’’
Время установления показаний Т()_9. мин., не более
Время прогрева Г,А. мин., не более
Напряжение питания от сети переменного тока
частотой (50±2) Гц или (400±2 ц. В 220±18.
Мощность, потребляемая ГА при coscp не менее 0.7, В-A, не более
Условия эксплуатации приведены в таблице 2.
1 аблпда 2
Валяющий фак гор | _ Область эксплуатационных условий
, Г'.'МГ!сратура. С | I Ьэрмальная | Рабочая | Предельная |
от 15 до 30 | От 15 до 45 | От 0 до 15, св. 45 до 50 | |
зеине. к1 й: | 101,3± 1,3 | От 84 до 107 | От 80 до 84. св 107 |
до 204 | |||
той, '.итетьная влажно’ iь | 6 5 | От 30 до 80 | до 98 ° о при t 35 < ’ |
Влияющий фактор ।_________ _ ...... _................ | Область эксплуатационных условий | ||
Нормальная | Рабочая | Предельная | |
Синусоидальные вибрации - ускорение, м/с ' - частота, Гц | до 9,8 От 1 до 35 | до 19,6 Св. 35 до 60 | |
Качка - амплитуда, градус - период,с | ±15 До ю | ±45 От 7 до 16 | |
И апря жен ность маги и тн ы х и о л е й. А/м: - постоянных - переменных | 400 80 | 400 80 | |
Угол наклона, градус: - длительного - кратковременного (до 3 мин) | - | - | 15 45 |
Одиночные ударные нагрузки: - ускорение, м/с' (g) - длительность, мс | - | - | 3920 (400) От 0,5 до 2 |
Интенсивность воздушного шума, дБ | - | 60 | 140 |
Габаритные размеры (ширина х высота х глубина), мм, не более:
-ГА ’ 256x250x136;
-вольтметр 120х120х126;
-ЗИП-Г 303x170x314.
Масса газоанализатора, кг. не более
-ГА
-вольтметр
-ЗИП-Г
Средний срок службы, лет (при этом ресурс должен составлять 60000 часов)
Вероятность безотказной работы ГА за время непрерывной работы в течение 5000 ч. не менее 0.936.
Вероятность безотказной работы ГА с ЗИП-Г за время непрерывной работы в течение 5000 ч, нс менее
наносится на эксплуатацнонвую документацию типографским способом и на переднюю панель ГА в виде наклейки
Комплектноеть средства рений
Комплект поставки ГА указан в таблице 3.
1 аблица 3 -■ Комплект поставки .для 1 А
■Обозначение ! ;.840.3/6-0) ----------------. | • laiiMi iiOBainie I ;поаналп unop 1 ’.A 114X | Количество на исполнение | Примечание | |
1 | ||||
У25-04-3926-80 ................ г i 66< 1 ,v>6-0 'i | Г 4i.rpMI618 К ,, I-, i монтажных -! eii | 1 .. ---------------------------- 1 | Поставка в 'зависимости от i 1 варианта зака • |
Обозначение | Наименование | Количество на исполнение | Примечание |
■ Г.:.840.376 РЭ | . КОВОДСТВО по эксплуатации | Количество экземпляров оговаривается при заказе__ | |
1 Гб.'72.127 | Камера коизрольная КЗ | 1 | Оговаривается при заказе |
1Г2..840.376-01 ФО | Формуляр | 1 | |
Приложение Д к РЭ | Методика поверки | 1 |
осуществляется в соответствии с документом 11'2.840.376 РЭ. приложение Д «Газоанализаторы ГА!I4X. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2015 г.
Основные средства поверки:
-стандартные образцы состава газовые смеси хладон 114В2 - воздух (ГСО 10549-2014). выпускаемые по ТУ 2114-014-20810646-2014 в баллонах под давлением;
- барометр-анероид контрольный М-67 (per. № 3744-73), диапазон измерений атмосферного давления от 610 до 790 мм рт. ст., пределы допускаемой абсолютной погрешности измерений ДО.8 мм рт. ст.:
- термометр ртутный стеклянный лабораторный ТЛ-4 (per. № 303-911. диапазон измерений температуры от 0 до 50 LIC, цена деления 0,1 °C;
- тераомметр Е6-13А (per. № 4649-80), диапазон измеряемых сопротивлений от 10 до 1014 Ом, пределы допускаемой относительной погрешности измерений сопротивления ±2,5 %;
- вольтметр универсальный В7-77 (per. № 24227-03). диапазон измерений напряжения постоянного тока от 0.02 до 1000 В. пределы допускаемой погрешности измерений ±(0.05-0,07) % оз С I- 4 ед. мл. разряда;
секундомер механический СОСпр-2а-3 (per. № 11 519-06), группа 2а. класс точности 3;
- источник питания Б5-71/2 (per. № 58319-14), диапазон выходного напряжения постоянного тока от 0.1 до 29.9 В. диапазон воспроизведения силы постоянного тока от.0.01 .до 2.99 А;
- ротаметр с местными показаниями РМ-А-0,063 ГУЗ (per. № 19325-00), верхний предел диапазона измерений 0.061 м 7ч. пределы допускаемой приведенной погрешности ±4 %.
Знак поверки наносится па свидетельство о поверке в виде оттиска клейма, т.к. условия эксплуатации ГЛ. обеспечивают сохранность знака в течение всего интервала между поверками.
ведения о методика I Г2.840.376 РЭ
'■эрам
(мето.даз:) нзмереший
Газоаш шзатор ГА114X. Руководство по эксплуатации».
ткис документы, устанавливающие требования к азоанализаторы промышленные автоматические. Общие
ЮВИЯ ■’
дарственная система обеспечення единства измерений.
;я средств измерений содержания komiiohch-i
в газовых
1 1 003)
гоана.ииза горы
Зарегистрировано поверок | 7 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
