Газоанализатоы ГА134Х, 64264-16

Назначение

Газоанализаторы ГА134Х (далее - ГА) предназначены для непрерывных измерений массовой концентрации хладона 134А (1,1,1,2-тетрафторэтан, C2H2F4) в газовой среде объектов и сигнализации о выходе массовой концентрации хладона 134А за установленные пределы.

Описание

ГА представляют собой стационарные приборы непрерывного действия.

Конструктивно ГА выполнен в виде моноблока.

На лицевой панели корпуса ГА расположены прорези для диффузионного захода анализируемой среды, а также органы управления, закрытые откидной крышкой на петлях.

На нижней стороне корпуса расположены разъемы для подключения кабелей (питание, аналоговый выход, реле).

ГА могут быть укомплектованы выносным вольтметром Ml618.

ГА поставляются в вариантах, указанных в таблице 1.

Таблица 1 - Варианты поставки ГА

Принцип действия ГА основан на измерении селективного поглощения измеряемым компонентом (хладоном 134А) инфракрасного излучения, степень поглощения которого зависит от массовой концентрации измеряемого компонента в анализируемой газовой смеси.

Отбор пробы - диффузионный.

ГА обеспечивают сигнализацию о повышении концентрации хладона 134А выше заданных уровней - уставки У1 и У2 в виде замыкания/размыкания нормально разомкнутых/замкнутых контактов. Значения уставок оговариваются при заказе.

По условиям эксплуатации и местам размещения ГА относятся к изделиям групп 2.1.1, 2.1.2, 2.3.2, 2.3.3 (при температуре от 0 до 50 °C и относительной влажности до 98 % при температуре 35 °C) климатического исполнения УХЛ по ГОСТ РВ 20.39.304-98.

Внешний вид ГА, место нанесения знака утверждения типа, место пломбировки ГА от несанкционированного доступа приведены на рисунках 1 и 2.

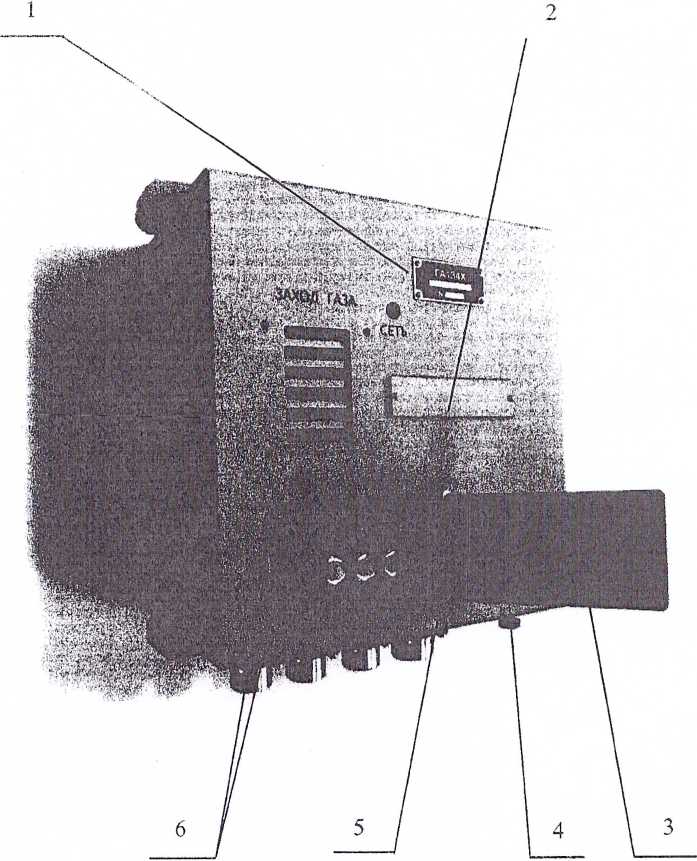

)     - маркировочная табличка с шифром, обозначением и заводским номером ГА;

2 - съемная пластина из слоистого пластика для нанесения условного шифра ГА на заказе

3 - крышка «КОНТРОЛЬ», закрывающая доступ к органам регулировки ГА;

4 - выдвижная шторка, за которой находятся запасные вставки плавкие;

5 ■ запасные вставки плавкие;

б • держатели вставок плавких.

Рисунок 1 - Внешний вид ГА

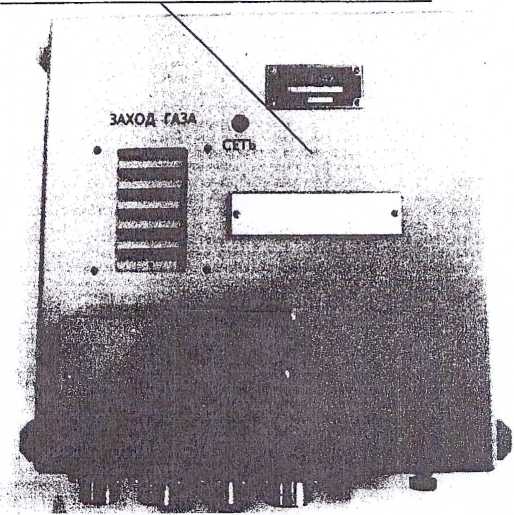

Место нанесения знака утверждения типа

а) Место расположения знака утверждения типа

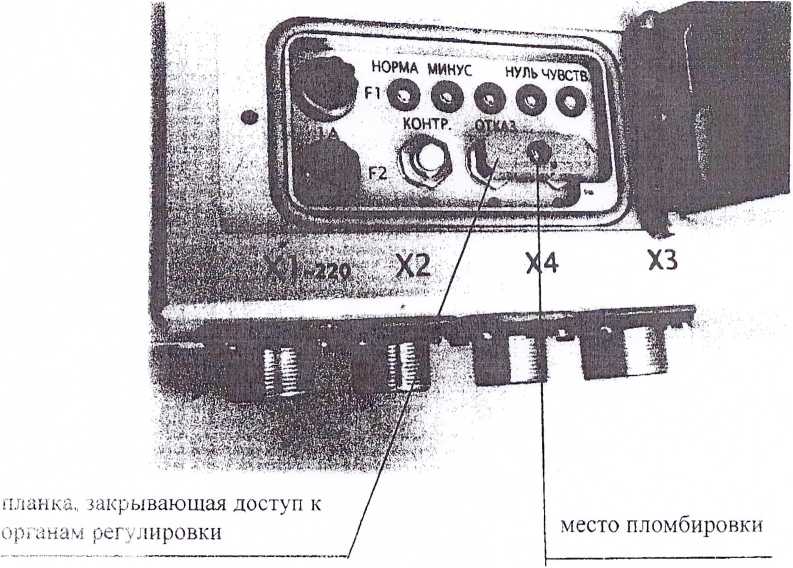

б) Пломбировка ГА от несанкционированного доступа

Рисунок 1 ■ Место р.,• сложения знака утверждения типа и схема пломбировки ГА оз несанкционированного доступа

Программное обеспечение отсутствует.

Технические характеристики

Диапазон измерений массовой концентрации хладона 134А, мг/м3        от 0 до 500.

Выходной аналоговый сигнал в виде напряжения постоянного тока, В от 0 до 10.

Номинальная статическая функция преобразования:

С = к ■ U,

где С - массовая концентрация хладона 134А в анализируемой среде, мг/м ;

к - коэффициент преобразования, равный 50 мг/(м3-В);

U - значение выходного аналогового сигнала, В.

Пределы допускаемой основной абсолютной погрешности ГА, мг/м3           ±40.

Пределы допускаемой дополнительной абсолютной погрешности ГА, обусловленной изменением температуры окружающей среды на каждые 10 °C, мг/м3                 ±20.

Пределы допускаемой суммарной абсолютной погрешности ГА, вызванной изменением давления анализируемой окружающей среды от нормального

в пределах от 80 до 294 кПа, мг/м’                                    ±(40 ± 20-|Р - Ро| / 100),

где Р - давление анализируемой окружающей среды, кПа;

Ро - давление анализируемой окружающей среды при нормальных условиях, 101,3 кПа.

Пределы допускаемой суммарной абсолютной погрешности ГА в рабочих и предельных условиях среды, мг/м3:

- рабочие условия

- предельные условия

Пределы допускаемой абсолютной погрешности задания уставок, массовая концентрация хладона 134А, мг/м3 •

Время установления показаний 'Iод, мин., не более

Время прогрева ГА, мин., не более

Напряжение питания от сети переменного тока

частотой (50±2) Гц или (400±2) Гц, В                                       220± 18.

Потребляемая мощность, В-A, не более

Габаритные размеры (ширина х высота к глубина) ГА, мм, не более:

-газоанализатор                                                   256x250x136;

-вольтметр                                                        120x120x126;

- ЗИП-Г                                                        303x170x314;

- 2 газоанализатора в транспортной таре                               560х470х425;

Масса ГА, кг, не более:

- газоанализатор

- вольтметр

- ЗИП-Г

- 2 газоанализатора в транспортной таре

- ЗИП-Г в транспортной таре

Средний срок службы, лет (при этом ресурс должен составлять 60 000 часов) 15.

Вероятность безотказной работы ГА за время непрерывной работы

в течение 5000 ч, не менее                                                             0,936.

Вероятность безотказной работы ГА за время непрерывной работы

в течение 5000 ч с ЗИП-Г, не менее                                                   0,95.

Условия эксплуатации приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на переднюю панель ГА в виде наклейки.

Комплектность

Комплект поставки ГА указан в таблице 3.

Таблица 3 - Комплект поставки ГА

Поверка

осуществляется в соответствии с документом 11'2.840.372 РЭ, приложение Д «Газоанализаторы ГА134Х. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2015 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси хладон 134А - воздух (ГСО 10549-2014), выпускаемые по ТУ 2114-014-20810646-2014 в баллонах под давлением;

- барометр-анероид контрольный М-67 (рсг. № 3744-73), диапазон измерений атмосферного давления от 610 до 790 мм рт. ст., пределы допускаемой абсолютной погрешности измерений ±0,8 мм рт. ст.;

- термометр ртутный стеклянный лабораторный ТЛ-4 (per. № 303-91), диапазон, измерений температуры от 0 до 50 °C, цена деления 0,1 °C;

- тераомметр Е6-13А (per. № 4649-80), диапазон измеряемых сопротивлений от 10 до 10 Ом, пределы допускаемой относительной погрешности измерений сопротивления ±2,5 %;

- вольтметр универсальный В7-77 (per. № 24227-03), диапазон измерений напряжения постоянного тока от 0,02 до 1000 В, пределы допускаемой погрешности измерений ±(0,05-0,07) % от U + 4 ед. мл. разряда;

- секундомер механический СОСпр-2а-3 (per. № 11519-06), группа 2а, класс точности 3;

- источник питания Б5-71/2 (per. № 58319-14), диапазон выходного напряжения постоянного тока от 0,1 до 29,9 В, диапазон воспроизведения силы постоянного тока от 0,01 до 2,99 А;

- ротаметр с местными показаниями РМ-А-0,063 ГУЗ (per. № 19325-00), верхний предел диапазона измерений 0,063 м /ч, пределы допускаемой приведенной погрешности ±4 %.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма, т.к. условия эксплуатации I А не обеспечивают сохранность знака в течение всего интервала между поверками.

Сведения о методах измерений

И 2.840.372 РЭ «Газоанализаторы ГА022Х и ГА134Х. Руководство по эксплуатации»;

Нормативные документы

1 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

2 ГОСТ 8.578-2008 «I осударственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

3 ГОСТ РВ 20.39.304-98.

4 1Г2.840.372 ГУ (КЮДШ.413311.002) «Газоанализаторы ГА022Х и ГА134Х.

Технические условия»
