Система автоматизированная измерительная ТЕСТ-1401, 64267-16

Назначение

Система автоматизированная измерительная ТЕСТ-1401 (далее - система) предназначена для воспроизведения и измерений силы и напряжения постоянного тока, сопротивления, измерений напряжения переменного тока и интервалов времени.

Описание

Конструктивно система представляет собой стойку СЭ91 ФТКС.301422.097, с установленными в нее блоками БЭ161 ФТКС.411259.177 и БЭ162 ФТКС.411259.178 с функциональными модулями и мезонинами, коммутатором Ethernet, промышленным компьютером, источником питания Keysight N6712A, коммутационными панелями КП-СК ФТКС.687287.165 и КП-И ФТКС.687287.166.

Функционально система выполнена по модульному принципу на основе стандарта VXI и включает в себя измерительные каналы (ИК):

-    ИК воспроизведения напряжения и силы постоянного тока;

-    ИК измерений силы и напряжения постоянного тока;

-    ИК измерений напряжения переменного тока;

-    ИК воспроизведения и измерений сопротивления;

-    ИК измерений интервалов времени.

ИК воспроизведения напряжения и силы постоянного тока ИК воспроизведения напряжения постоянного тока и силы постоянного тока реализованы модулями ИПТН16 и ГПТН.

Принцип действия каналов основан на воспроизведении напряжения постоянного тока и силы постоянного тока путем цифро-аналогового преобразования.

ИК измерений силы и напряжения постоянного тока ИК измерений напряжения постоянного тока реализованы на измерителях мгновенных значений напряжения МН8И-10В и МН6И-150В. Принцип действия ИК основан на аналогоцифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код, доступный для обработки программой пользователя.

ИК измерений силы постоянного тока реализованы модулем мультиметра цифрового

ЦММ1.

ИК измерений напряжения переменного тока ИК измерений напряжения переменного тока реализованы модулем ЦММ1.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой величины входного напряжения переменного тока в двоичный цифровой код, доступный для обработки программой пользователя

ИК воспроизведения и измерений сопротивления ИК воспроизведения сопротивления реализованы модулем МПС2-2. Принцип действия ИК основан на воспроизведении программно задаваемого значения сопротивления постоянному току путём суммирования параллельно стоящих сопротивлений, выбираемых программой из дискретного ряда значений.

ИК измерений сопротивления постоянного тока реализованы модулем мультиметра цифрового ЦММ1.

ИК измерений интервалов времени ИК измерения интервалов времени реализованы модулем осциллографа цифрового

По условиям эксплуатации система относится к группе 2 по ГОСТ 22261-94 климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 35 °С и относительной влажностью воздуха до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

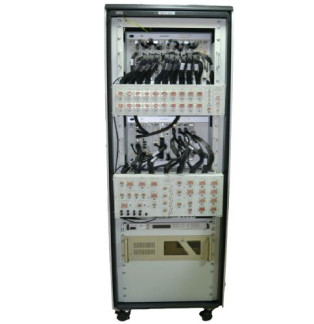

Внешний вид системы с указанием места нанесения знака утверждения типа и знака поверки приведен на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде опломбирования функциональных модулей, установленных в базовый блок, этикеткой с клеймом ОТК, закрепленной клеем на боковой стенке модуля поверх головки одного из винтов крепления стенки к корпусу и сверху закрытой прозрачной липкой лентой, обеспечивающей контроль целостности этикетки с клеймом.

Место нанесения знака утверждения типа    Место нанесения знака поверки

Место пломбировки

VSS

ж.    г>    *Н

%

Программное обеспечение

Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    передачу измерительной информации ПО верхнего уровня.

Метрологически значимая часть ПО выделена в файл библиотеки математических функций: Povcalc.dll.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Диапазоны измерений напряжения постоянного тока модулем ЦММ1, В_

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %_

Количество ИК, шт.

Диапазоны измерений силы постоянного тока модулем ЦММ1, мА

±0,1; ±1; ±10; ±100; ±50

±(а + b -|Ат/Ах|)

1

±10; ±100; ±1000

Пределы допускаемой относительной погрешности измерений силы постоянного тока, %

3

±(а + Ь-|Ат/Ах|)

1

±10

Количество ИК, шт.

Диапазоны измерений напряжения постоянного тока модулем МН8И-10В, В

±[0,05 + 0,05-(Ат/Ах - 1)]

8

±150

±[0,05 + 0,03-(Ат/Ах - 1)]

6

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %

Количество ИК, шт.

Диапазон измерений напряжения постоянного тока модулем МН6И-150В, В

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %_

Количество ИК, шт.

ИК измерений напряжения переменного тока

Верхние пределы диапазонов измерений среднеквадратических значений (СКЗ) напряжения переменного тока, В

Пределы допускаемой относительной погрешности измерений СКЗ напряжения переменного тока, %_

Количество ИК, шт.

0,1; 1; 10; 100; 150

±(а + Ь-|Ат/Ах|)

1

ИК воспроизведения и измерений сопротивления

Диапазоны измерений сопротивления постоянному току модулем ЦММ1, Ом

от 10 до 110 вкл.;

св.1107 до 1108

Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, %_

±(а + Ь-|Ат/Ах|)

1

от 10 до 100 вкл.; св. 100 до 400 вкл.; св. 400 до 600 вкл.; св. 600 до 1000 вкл.; св. 1000 до 1500 вкл.; св. 1500 до 2000

Количество ИК, шт.

Диапазоны воспроизведения сопротивления постоянному току модулем МПС2-2, Ом

Пределы допускаемой относительной погрешности воспроизведения сопротивления постоянному току, %: в диапазоне воспроизведения от 10 до 100 Ом включительно в диапазонах воспроизведения свыше 100 Ом ±[0,05 + 0,05-(Ат/Ах - 1)]

±[0,06 + 0,01-(Ат/Ах - 1)]

Примечания:

1.    где Ат - значение верхней границы диапазона воспроизведения (измерений) величины; Ах - воспроизводимое (измеренное) значение величины;

2.    Значения коэффициентов «а» и «Ь» для расчета погрешности измерений напряжения постоянного тока:

Таблица 3

3. Значения коэффициентов «а» и «Ь» для расчета погрешности измерений силы постоянного тока:

Таблица 4

4. Значения коэффициентов «а» и «Ь» для расчета погрешности измерений напряжения переменного тока:

Таблица 5

5. Значения коэффициентов «а» и «Ь» для расчета погрешности измерений сопротивления постоянному току:

Таблица 6

Знак утверждения типа

наносится на лицевую панель стойки электронной СЭ91 в виде наклейки и на титульный лист формуляра методом компьютерной графики.

Комплектность

Комплект поставки системы приведен в таблице 8.

Таблица 8

Поверка

осуществляется в соответствии с документом ФТКС.411713.195 РЭ «Система автоматизированная измерительная ТЕСТ-1401. Руководство по эксплуатации» раздел 13 «Поверка», утвержденным ООО «КИА» 26.05.2016 г.

Знак поверки наносится на лицевую панель стойки электронной СЭ91 в виде наклейки.

Основные средства поверки:

-    установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 9999 Мом, пределы допускаемой относительной погрешности измерений сопротивления ±(5 - 20) %; диапазон измерений сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А, пределы допускаемой абсолютной погрешности измерений сопротивления ±(0,01-Яизм + 0,003), где Яизм - измеренное значение сопротивления, Ом;

-    генератор сигналов низкочастотный Г3-123 (рег. № 11189-88): диапазон воспроизведения напряжения переменного тока от 0 до 190 В частотой до 300 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ±2 %;

-    калибратор 9100E (рег. № 25985-09): диапазон воспроизведения напряжения постоянного тока от 0,05 мВ до 400 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ±(0,01 + 0,003|Uk/Ux|), где Uk - верхний предел диапазона, Ux - установленное значение напряжения постоянного тока; диапазон воспроизведения напряжения переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ±0,5 %; диапазон воспроизведения силы постоянного и переменного тока от 0,05 мА до 3 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ±(0,1 + 0,015|Ik/Ix|), где Ik - верхний предел диапазона, Ix - установленное значение постоянного тока;

-    установка измерительная К2С-62А (рег № 31434-06): в режиме работы калибратор Y (KY): диапазоны установки напряжения постоянного тока от минус 0,005 до минус 150 В и от плюс 0,005 до плюс 150 В; пределы допускаемой абсолютной погрешности установки напряжения постоянного тока ±(1,5*10-3Uk + 1,5 мкВ); в режиме работы калибратор X (KX): амплитуда (1±0,2) В; период следования от 1 мкс до 2 мс; длительность на уровне 0,5 амплитуды импульса в зависимости от периода следования импульсов (Тк) не более 0,1 • Тк; пределы допускаемой абсолютной погрешности установки периода следования ±(1*10-6Тк)

-    мультиметр цифровой ЦММ1 (рег № 50927-12): диапазоны измерений постоянного тока от 0,1 до 100 мА и от 0 до 3 А, пределы допускаемой приведённой погрешности измерений ±0,1% в диапазоне от 0,1 до 100 мА и ±0,5% в диапазоне от 0 до 3 А, диапазон измерений напряжения постоянного тока от 0,1 до 50 В, пределы допускаемой приведённой погрешности ±0,05%.

- мультиметр 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного тока от минус 100 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ±(2,5 10-6Ux + 0,3 10-6ид), где их - измеренное значение напряжения, ид - верхний предел диапазона измерений.

Сведения о методах измерений

ФТКС.411713.195 РЭ. «Система автоматизированная измерительная ТЕСТ-1401. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системе автоматизированной измерительной ТЕСТ-1401

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

3    ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».

4    ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».

5    ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

6    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

7    ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц».

8    ФТКС.411713.195 ТУ «Система автоматизированная измерительная ТЕСТ-1401. Технические условия».
