| Номер в госреестре | 64271-16 |
| Наименование СИ | Системы мониторинга модульные |
| Обозначение типа СИ | CBWatch-2 |
| Изготовитель | "ALSTOM Grid SAS", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга модульные CBWatch-2 (далее - системы) предназначены для измерений и контроля в реальном масштабе времени параметров процесса работы генераторного распределительного устройства элегазового/выключателя (давления, температуры, перемещения контактов, тока короткого замыкания), выполнения функций сигнализации и противоаварийной защиты, сбора данных, обработки, отображения и хранения информации.
Система представляет собой совокупность измерительных каналов (далее - ИК), которые в свою очередь состоят из последовательно соединенных первичных преобразователей и вторичного преобразователя сигналов (далее - преобразователь).
Основными составными частями системы являются: первичные преобразователи (набор датчиков), преобразователь, связующий компонент измерительной системы - проводные линии связи от первичных преобразователей до вторичного преобразователя сигналов и программное обеспечение CBW2Tool.
Принцип действия системы основан на передаче информации от первичных преобразователей во вторичный преобразователь, где данные обрабатываются и визуализируются.
Система выполняет следующие основные и сервисные функции:
- измерения и индикации параметров;
- контроль выхода заданных параметров за установленные пользователем пределы со звуковой сигнализацией и сигнализацией этих событий на экране;
- регистрацию и архивацию в базе данных всех основных параметров и событий в процессе работы ГРУ/выключателя;
- предоставление измерительной информации в вышестоящие системы автоматизации по протоколам MODBUS RTU и/или MODBUS TCP.

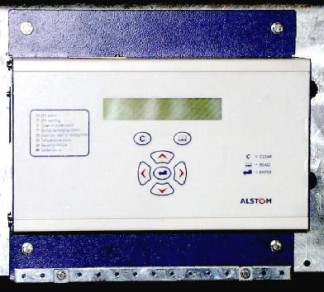

Общий вид преобразователя представлен на рисунке 1.
Системы имеют встроенное программное обеспечение (ПО), представляющее собой микропрограмму, которое реализовано аппаратно и является метрологически значимым.
Вклад микропрограммы в суммарную погрешность системы незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью системы.
Внешнее программное обеспечение является метрологически незначимым и предназначено для снятия цифровых значений с преобразователей, последующей их нормализацией в значения измеряемой величины и передачи их по каналам связи.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение (встроенное / внешнее) | |
| Идентификационное наименование ПО | микропрограмма | CBW2Tool |
| Номер версии (идентификационный номер ПО) | 2.52 | Не ниже 1.0 |
| Цифровой идентификатор ПО | BA70885A3C7BDC57E EE075A59540610D | - |
Основные метрологические ИК системы приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики системы
| № п/п | Наименование ИК системы | Первичный преобразователь (№ Г осреестра) | Диапазон измерения ИК системы | Диапазон входного сигнала преобразова теля | Пределы допускаемой погреш ности системы1 |
| 1 | Измерение давления | Датчики давления HTLK1-2 (№ 61249-15) | Абсолютное давление от 0 до 10 МПа; Избыточное давление от (минус 1-0) до (0-100) МПа | (4-20) мА | Y = ±2 % |
| 2 | Измерение температу ры | Датчик температуры масла трансформатора комбинированный серии Trasy модели Combi well (№ 55880-13) | от минус 20 до плюс 140 °C | (4-20) мА (от 92,16 до 153,58 Ом) | А = ±2 °C (А = ±4 °C)2 |
| Термопреобразователи сопротивления платиновые поверхностные 96309001 (№ 59062-14) | от минус 40 до плюс 80 °C | от 84,27 до 130,90 Ом | А II ° О |
| № п/п | Наименование ИК системы | Первичный преобразователь (№ Г осреестра) | Диапазон измерения ИК системы | Диапазон входного сигнала преобразова теля | Пределы допускаемой погреш ности системы1 |
| 3 | Измерение перемеще ния контактов | Датчик угла поворота Р206 (№ 60426-15) | от минус 90 до плюс 900 (от 0 до 135 мм) | (4-20) мА | Y = ±2 % |
| 4 | Измерение тока короткого замыкания | Первичный преобразователь: Трансформатор тока ВСТ3 (№ 58147-14) Номинальный первичный ток от 50 до 30 000 А Номинальный вторичный ток 1 или 5 А Коэффициент безопасности от 2,5 до 50 | от 0 до 160000 А | (0-2,5) мА | Y = ±5 % |
| Первичный преобразователь: Трансформатор тока AON-F3 (№ 51363-12) Номинальный первичный ток от 50 до 31 500 А Номинальный вторичный ток 1 или 5 А Коэффициент безопасности от 5 до 15 | |||||
| Вторичный преобразователь: Преобразователи измерительные тока JVO 18-51 (№ 61772-15) | |||||
| 'Пределы допускаемой приведенной к верхнему диапазону (у)/абсолютной (Д) погрешности; 2- в случае использования датчика со встроенным аналоговым преобразователем; 3 - тип трансформатора тока определяется Заказчиком. | |||||
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от минус 40 до плюс 55 |
| Напряжение питания системы | 24 В постоянного тока, 220 В ±10 % переменного тока (50 Гц ±2 %) |
| Г абариты преобразователя (Д х В х Ш), мм | 310 х 300 х 95 |
| Масса преобразователя, кг, не более | 2 |
наносится при изготовлении паспортной таблички (шильдика) системы и на титульный лист руководства пользователя типографским способом.
Система мониторинга модульная CBWatch-2 Руководство пользователя Методика поверки
1 компл. 1 экз.
1 экз.
осуществляется по документу МП 64271-16 «Системы мониторинга модульные CBWatch-2. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2016 г.
Таблица 4 - Основные средства поверки
| Средства измерений | Диапазон измерений | Погрешность |
| Калибратор универсальный 9100 (Регистрационный № 25985-09) | от 0,000 до 32,0000 мА; от 0 до 10,5000 А (f = 50 Гц) от 40,001 до 400,000 Ом | ±(0,00014xIBbIX+900 нА); ±(0,002 xIBbK+3 мА); ±(0,0002xRBЬIX+20 мОм) |
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России №1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
отсутствуют.
Нормативные и технические документы, устанавливающие требования к системам мониторинга модульным CBWatch-2
ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Техническая документации фирмы-изготовителя.
