| Номер в госреестре | 64274-16 |
| Наименование СИ | Измерители иммитанса |
| Обозначение типа СИ | IM3536 |
| Изготовитель | "HIOKI E.E. Corporation", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители иммитанса IM3536 предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения.
Принцип действия измерителей основан на измерении напряжения на измеряемом объекте и тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Измерители снабжены экранированными разъемами и позволяют измерять параметры при 2-х, 3-х, и 4-х - полюсном включении объекта с использованием экранированных измерительных кабелей и присоединительных устройств (дополнительные опции). Все метрологические характеристики определяются исходя из значения импеданса и фазового угла (z и 9) путем пересчета.
Измерители имеют режим измерения RLC и режим продолжительных измерений. Измерители также имеют функцию компаратора, функцию сортировки измеряемых объектов в соответствии с заданными параметрами (BIN), обнаружения ошибки при плохом контакте. Измерители позволяют рассчитывать значения диэлектрической проницаемости (в) и электрической проводимости (а) измеряемых объектов с учетом их формы и размеров.

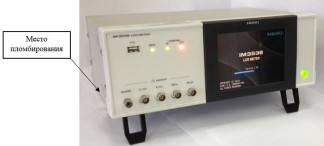

Внешний вид измерителя приведен на рисунке 1. Пломба в виде неразрушаемой наклейки клеится на ребро между боковой и нижней панелью корпуса.
Измерители иммитанса IM3536 имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Автономное ПО выполняет функции обработки, отображения, хранения и передачи измеренных данных, также позволяет рассчитать пределы допускаемой погрешности согласно формуле, указанной в таблице 2.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | - | LCR Meter Sample Application |
| Номер версии (идентификационный номер ПО) | Не ниже V1.00 | Не ниже V1.1.0.0 |
| Цифровой идентификатор | недоступен | недоступен |
Метрологически значимая часть ПО измерителей иммитанса и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и результатов измерений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические характеристики указаны в таблице 2.
В указанных таблицах приняты следующие обозначения: z - полное сопротивление, у - полная проводимость, 9 - фазовый угол, RS - последовательное сопротивление переменного тока, RP - параллельное сопротивление переменного тока, Rdc - сопротивление постоянного тока, X - реактивное сопротивление, G - активная проводимость, B - реактивная проводимость, CS - последовательная емкость, CP - параллельная емкость, LS - последовательная индуктивность, LP - параллельная индуктивность, D - тангенс угла потерь, Q - добротность,
8 - диэлектрическая проницаемость, а - электрическая проводимость.
Таблица 2 - Метрологические характеристики измерителей иммитанса IM3536
| Характеристика | Значение характеристики |
| Измерительная частота | от 4 Гц до 8 МГц |
| Измеряемые параметры | z, y, 9, Rs, Rp, Rdc, X, G B, Cs, Cp, Ls, Lp, D, Q, 8, а |
| Диапазон показаний z ^ X Ом y, g B, См 9, градус Cs, Cp, Ф U ^ Гн D Q | от 0 до 9,99999-109 |
| от 0 до 9,99999-109 | |
| от минус 999,999 до 999,999 | |
| от 0 до 9,99999-109 | |
| от 0 до 9,99999-109 | |
| от 0 до 9,99999 | |
| от 0 до 9999,99 | |
| Диапазон измерений (в зависимости от частоты) z ^ Rte X Ом y, G B, См 9, градус Cs, Cp, Ф U ^ Гн D Q | от 1 • 10-3 до 2-108 |
| от 1 • 10-8 до 100 | |
| от минус 180 до 180 | |
| от 1 • 10-12 до 1 | |
| от 1 • 10-8 до 1-104 | |
| от 1 10-5 до 10 | |
| от 1 до 200 |
| Характеристика | Значение характеристики |
| Пределы допускаемой погрешности (М): относительной по z, RS, Rp, Rdc, X, Cs, Cp, Ls, Lp, y, Q B, %; абсолютной по Q, 9, D, градус | M=± Ba-C-D-E-F-Q где Ba* - базовая погрешность, С - коэффициент уровня измерительного сигнала, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, F - коэффициент смещения постоянного тока (напряжения), G -коэффициент зависимости от температуры. Значения коэффициентов (С, D, E, F, G) указаны в таблице 4 |
| Выходное сопротивление источника сигнала, Ом | 100±10 10±2 |
| Уровень тест-сигнала (напряжение постоянного тока), В | 1 |
| Уровень тест-сигнала (напряжение переменного тока), В в диапазоне частот от 4 Гц до 1,0000 МГц от 1,0001 МГц до 8 МГц | от 10-10-3 до 5 от 10-10-3 до 1 |
| Уровень тест-сигнала (сила переменного тока), А в диапазоне частот от 4 Гц до 1,0000 МГц от 1,0001 МГц до 8 МГц при измерении малого импеданса с применением выходного сопротивления 100 Ом 10 Ом | от 10-10'6 до 50-10'3 от 10-10-6 до 10-10-3 от 10-10-6 до 10-10-3 от 10-10-6 до 100-10-3 |
| Быстродействие, мс | 1 |
| Напряжение питания (при частоте 50-60 Гц), В | от 100 до 240 |
| Потребляемая мощность, В-А | 50 |
| Условия применения диапазон температур окружающего воздуха, °С относительная влажность воздуха, не более, % атмосферное давление, кПа | от 0 до плюс 40 80 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 330х230х119 |
* Базовая погрешность Ва рассчитывается по формулам Ва = ±
Range\Oju\
(
\
-1
(если Range > 1 кОм) и Ba = ±
A + B •
(если Range < 100 Ом),
Zx\Om\
| Характеристика | Значение характеристики |
| Масса, кг, не более | 4,2 |
(
А + В •
10 • Zx\Om\ i ^
Range\Oju\
где Zx - значение измеряемого импеданса в омах, Range - диапазон измерения в омах. Значения коэффициентов А и В для расчета базовой погрешности Ва указаны в таблице 3.
В диапазоне частот от 1,0001 МГц до 5 МГц базовую погрешность Ва необходимо дополнительно умножить на (fm \МГц\+3) / 4
В диапазоне частот от 5,0001 МГц до 8 МГц базовую погрешность Ва необходимо дополнительно умножить на (fm [МГц\)/ 2, где fm - измерительная частота в МГц.
Таблица 3 - Значения коэффициентов А и В для расчета базовой погрешности Ва
| Диапазон | 4 Гц - 99,99 Гц | 100,00 Гц -999,99 Гц | 1.0000 кГц - 10.000 кГц | 10,001 кГц -100,00 кГц | 100,01 кГц -1 МГц | 1,0001 МГц -8 МГц | Для измерений на постоянном токе | |||||||
| А | В | А | В | А | В | А | В | А | В | А | В | А | В | |
| 100 МОм | 6 | 5 | 3 | 2 | 3 | 2 | - | - | - | - | - | - | 1 | 1 |
| 5 | 3 | 2 | 2 | 2 | 2 | |||||||||
| 10 МОм | 0,8 | 1 | 0,5 | 0,3 | 0,5 | 0,3 | 2 | 1 | - | - | - | - | 0,5 | 0,3 |
| 0,8 | 0,5 | 0,4 | 0,2 | 0,4 | 0,2 | 2 | 1 | |||||||
| 1 МОм | 0,4 | 0,08 | 0,3 | 0,05 | 0,3 | 0,05 | 0,5 | 0,1 | 3 | 0,5 | - | - | 0,2 | 0,1 |
| 0,3 | 0,08 | 0,2 | 0,02 | 0,2 | 0,02 | 0,6 | 0,1 | 3 | 0,5 | |||||
| 100 кОм | 0,3 | 0,03 | 0,2 | 0,03 | 0,2 | 0,03 | 0,25 | 0,04 | 1 | 0,3 | 2 | 0,5 | 0,1 | 0,01 |
| 0,2 | 0,02 | 0,1 | 0,02 | 0,1 | 0,02 | 0,2 | 0,02 | 1 | 0,3 | 2 | 0,3 | |||
| 10 кОм | 0,3 | 0,03 | 0,2 | 0,02 | 0,05 | 0,02 | 0,3 | 0,02 | 0,5 | 0,05 | 2 | 0,5 | 0,1 | 0,01 |
| 0,2 | 0,02 | 0,1 | 0,02 | 0,03 | 0,02 | 0,2 | 0,02 | 0,5 | 0,05 | 1,5 | 0,3 | |||
| 1 кОм | 0,3 | 0,02 | 0,2 | 0,02 | 0,2 | 0,02 | 0,2 | 0,02 | 0,4 | 0,02 | 1,5 | 0,2 | 0,1 | 0,01 |
| 0,2 | 0,01 | 0,1 | 0,02 | 0,1 | 0,02 | 0,15 | 0,02 | 0,4 | 0,02 | 1,5 | 0,2 | |||
| 100 Ом | 0,3 | 0,02 | 0,2 | 0,02 | 0,2 | 0,02 | 0,2 | 0,02 | 0,5 | 0,03 | 1,5 | 0,2 | 0,1 | 0,02 |
| 0,2 | 0,01 | 0,15 | 0,01 | 0,1 | 0,01 | 0,15 | 0,02 | 0,5 | 0,03 | 1,5 | 0,2 | |||
| 10 Ом | 0,5 | 0,1 | 0,4 | 0,05 | 0,4 | 0,05 | 0,4 | 0,05 | 0,8 | 0,1 | 2 | 1,5 | 0,2 | 0,15 |
| 0,3 | 0,1 | 0,3 | 0,03 | 0,3 | 0,03 | 0,3 | 0,03 | 0,5 | 0,05 | 2 | 1 | |||
| 1 Ом | 1,5 | 1 | 1 | 0,3 | 1 | 0,3 | 1 | 0,3 | 1,5 | 1 | 3 | 3 | 0,3 | 0,3 |
| 0,8 | 0,5 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,7 | 0,5 | 3 | 2 | |||
| 100 мОм | 8 | 8 | 5 | 4 | 3 | 2 | 2 | 2 | 4 | 3 | - | - | 1 | 1 |
| 5 | 4 | 3 | 2 | 2 | 1,5 | 2 | 1,5 | 3 | 4 | |||||
Примечание: Коэффициенты А и В в верхней строке диапазона используются для расчета пределов допускаемой погрешности z, RS, Rp, Rdc, X, y, G B, CS, Cp LS, LP, в нижней строке диапазона - для 9, Q, D_
| Наименование коэффициента | Дополнительные условия | Значения коэффициентов |
| Коэффициент | При измерении на постоянном токе, 1 В | 1 |
| уровня | При измерении на переменном токе | |
| измерительного | от 0,010 В до 0,999 В | 1+0,2/V |
| сигнала (С) | 1 В | 1 |
| от 1,001 В до 5В | 1+2/V | |
| где V - измерительное напряжение в вольтах | ||
| Коэффициент | При измерении на переменном токе | |
| скорости | FAST | 8 |
| измерения (D) | MED/NORMAL | 4 |
| SLOW | 2 | |
| SLOW2 | 1 | |
| При измерении на постоянном токе | ||
| FAST | 4 | |
| MED | 3 | |
| SLOW | 2 | |
| SLOW2 | 1 | |
| Коэффициент | Длина кабеля, м (допустимый диапазон частот) | |
| длины кабеля | 0 (до 8 МГц) | 1 |
| (E) | 1 (до 8 МГц) | 1,5 |
| 2 (до 2 МГц) | 2 | |
| 4 (до 1 МГц) | 3 | |
| Коэффициент | DC bias в режиме OFF | 1 |
| смещения | DC bias в режиме ON | 2 |
| постоянного | ||
| тока | ||
| (напряжения) | ||
| (F) | ||
| Коэффициент | При использовании от +18 °С до +28 °С | 1 |
| зависимости от | При использовании от 0 °С до +18 °С или | |
| температуры | от +28 °С до +40 °С | СП ГА 1 о" + |
| (G) | ||
Измерители иммитанса комплектуются кабелями и переходными устройствами (дополнительная опция) согласно таблице 5 (или аналогичными).
Таблица 5
| Наименование | Диапазон частот | Обозначение |
| 4-клеммный измерительный кабель с зажимами типа «крокодил» | от постоянного тока до 8 МГц | L2000 |
| 4-клеммный измерительный кабель с зажимами типа «крокодил» | от постоянного тока до 200 кГц | 9140-10 |
| 4-клеммный измерительный кабель с зажимами типа «крокодил» в резиновой оболочке | от постоянного тока до 200 кГц | 9500-10 |
| измерительный кабель с зажимом «пинцет» | от постоянного тока до 8 МГц | L2001 |
| измерительный экранированный кабель длиной 1 м | от постоянного тока до 8 МГц | 9261-10 |
| Наименование | Диапазон частот | Обозначение |
| переходное устройство (тестовое приспособление) для измерения параметров выводных компонентов | от постоянного тока до 8 МГц | 9262 |
| переходное устройство (тестовое приспособление) для планарных компонентов | от постоянного тока до 8 МГц | 9263 SMD |
| переходное устройство (тестовое приспособление) для планарных компонентов с выводом электродов с противоположных сторон | от постоянного тока до 120 МГц | 9677 SMD |
| переходное устройство (тестовое приспособление) для планарных компонентов с односторонним выводом электродов | от постоянного тока до 120 МГц | 9699 SMD |
| переходное устройство (тестовое приспособление) для планарных компонентов | от постоянного тока до 8 МГц | IM9100 |
| Устройство смещения напряжением постоянного тока | от 40 Гц до 8 МГц | 9268-10 |
| Устройство подачи постоянного тока смещения | от 40 Гц до 2 МГц | 9269-10 |
наносят на боковую панель в виде наклейки или на титульный лист руководства по эксплуатации печатным способом.
Измеритель
1 шт. 1 экз. 1 экз. 1 шт.
Руководство по эксплуатации Методика поверки МП 2202-0059-2015 ПО на CD
осуществляется по документу МП 2202-0059-2016 «Измерители иммитанса IM3536. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2016 г.
Основные средства поверки:
-мера сопротивления Р3030 (Регистрационный № 18445-99);
-меры сопротивления Е1-5 (Регистрационный № 8175-81);
-меры сопротивления Р4015, Р4016, Р4017, Р4018 (Регистрационный № 7791-80);
-составная мера сопротивления по ГОСТ Р 8.686-2009 R=100 МОм, 5R= ±0,5 % (f=1 кГц);
-меры емкости Р597 (Регистрационный № 2684-70);
-меры емкости КМЕ-11, КМЕ-101 (Регистрационный № 5778-76, 5752-76);
-меры индуктивности Р5101-Р5115 (Р596) (Регистрационный № 9046-83);
-меры индуктивности Р593 (Регистрационный № 2412-69);
-вариометр тангенса угла потерь ВТУП-1В, D=5^10-5 - 1; С=1 нФ, AD=± (0,005 D +Г10-4).
Знак поверки наносится на свидетельство о поверке.
приведены в руководствах по эксплуатации на измерители иммитанса IM3536.
Нормативные и технические документы, устанавливающие требования к измерителям иммитанса IM3536
1 ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки.
2 ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
3 ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний.
4 Техническая документация изготовителя HIOKI E.E. CORPORATION, Япония.
