Хроматографы газовые Orthodyne мод. FID 5ХХ, FID 6ХХ, 64275-16

64275-16
Хроматографы газовые Orthodyne модели FID 5ХХ, FID 6ХХ (далее - хроматографы) предназначены для автоматических измерений объемной доли примесей углеводородов, а также СО и СО2 (хроматографы в комплекте с блоком UMTR) в чистых газах (N2, Ar, He, H2, O2, CO2) по аттестованным или стандартизированным методикам.
Карточка СИ
Номер в госреестре 64275-16
Наименование СИ Хроматографы газовые
Обозначение типа СИ Orthodyne мод. FID 5ХХ, FID 6ХХ
Изготовитель "Orthodyne S.A.", Бельгия
Год регистрации 2016
Срок свидетельства 24.06.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые Orthodyne модели FID 5ХХ, FID 6ХХ (далее - хроматографы) предназначены для автоматических измерений объемной доли примесей углеводородов, а также СО и СО2 (хроматографы в комплекте с блоком UMTR) в чистых газах (N2, Ar, He, H2, O2, CO2) по аттестованным или стандартизированным методикам.

Описание

Хроматографы газовые Orthodyne модели FID 5ХХ, FID 6ХХ (далее - хроматографы) выполнены в виде единого блока, внутри которого, в зависимости от модификации, расположены газовая схема, от одного до трех автоматических мембранных клапанов, одна или несколько хроматографических колонок, пламенно-ионизационный детектор и микропроцессор. В состав хроматографа также может входить блок UMTR (метанатор). В зависимости от назначения, хроматограф может быть укомплектован дополнительным модулем (рис. 3), внутри которого установлены дополнительные поглотители, колонки и клапаны.

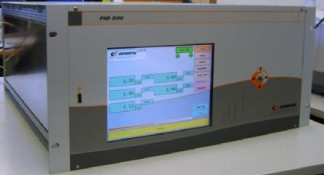

Общий вид хроматографов представлен на рис. 1 и 2. Знак поверки наносится на переднюю панель хроматографа.

Место нанесения знака поверки

Принцип действия хроматографов основан на разделении пробы анализируемого газа на хроматографической колонке (колонках) с последующим детектированием пламенноионизационным детектором, сигнал которого пропорционален содержанию в пробе горючих компонентов. Принцип действия метанатора (блока UMTR) основан на каталитическом гидрировании оксидов углерода до метана, что позволяет проводить измерения содержания примесей оксида и диоксида углерода (в виде метана после конвертации).

Хроматографы модели FID 5ХХ имеют на передней панели сенсорный дисплей, с помощью которого осуществляется настройка хроматографа и контроль параметров его работы, а также вывод результатов измерений. Также предусмотрена возможность управления хроматографом с помощью внешнего компьютера.

Модель FID 6ХХ выпускают без дисплея, настройка и контроль осуществляется с внешнего компьютера.

Пломбировка хроматографов не предусмотрена.

Перечень модификаций хроматографов газовых Orthodyne модели FID 5ХХ, FID 6ХХ и их отличия приведены в таблице 1.

Таблица 1

Модификация модели FID 5ХХ

Модификация модели FID 6ХХ

Количество

колонок

Количество

клапанов

Измеряемые

компоненты

FID 510/511

FID 610/611

1

1

СН4, NMHC1)

FID 520/521

FID 620/621

2

2

СН4, C22), C33), C44)

FID 530

FID 630

1

2

СН4, C22)

FID 540

FID 640

2

1

СН4, C22), C33)

FID 550

FID 650

1

2

СН4, C22)

FID 560

FID 660

2

2

СН4, C22), C33)

FID 570

FID 670

1

3

СН4, C22)

FID 580 с дополнительным модулем

FID 680 с дополнительным модулем

От 2 до 5

От 2 до 4

СН4, C22), C33) и

др.

FID 510/511/UMTR

FID 610/611/UMTR

1

1

СН4, NMHC1), CO, CO2

FID 520/521/UMTR

FID 620/621/UMTR

2

2

СН4, C22), C33), C44), CO, CO2

Модификация модели FID 5ХХ

Модификация модели FID 6ХХ

Количество

колонок

Количество

клапанов

Измеряемые

компоненты

FID 530/UMTR

FID 630/UMTR

1

2

СН4, C22), CO, CO2

FID 540/UMTR

FID 640/UMTR

2

1

СН4, C22), C33), CO, CO2

FID 550/UMTR

FID 650/UMTR

1

2

СН4, C22), CO, CO2

FID 560/UMTR

FID 660/UMTR

2

2

СН4, C22), C33), CO, CO2

FID 570/UMTR

FID 670/UMTR

1

3

СН4, C22), CO, CO2

FID 580/UMTR с дополнительным модулем

FID 680/UMTR с дополнительным модулем

От 2 до 5

От 2 до 4

СН4, C22), C33), CO, CO2 и др.

Примечания:

1)    NMHC - суммарное содержание углеводородов с количеством атомов угдерода 2 и выше.

2)    С2 - суммарное содержание С2Н2, С2Н и С2Н6.

3)    С3 - суммарное содержание С3Н6 и С3Н8.

4)    С4 - суммарное содержание н-С4Н10, изо-СфНш и 1,3-С4Нб.

Хроматографы имеют два аналоговых выхода (4 - 20 мА) и разъем RJ-45 для подключения ПК. Также могут иметь до шести выходных реле и до восьми аналоговых выходов (опционально). Два порта USB позволяют подключать к прибору различные периферийные устройства (принтер, мышь, клавиатуру, устройство для хранения данных и т.п.).

Измерения выполняют автоматически, с заданной периодичностью.

Предусмотрена возможность установления двух уровней сигнализации о превышении содержания определяемых компонентах.

Внутреннее программное обеспечение («Hard»), обеспечивающее функционирование хроматографа и установленное производителем на этапе производства, недоступно пользователю. Управление хроматографом, градуировка, выполнение измерений, хранение, отображение и передача измерительной информации осуществляется с помощью ПО «Chromdyne».

ПО «Chromdyne» устанавливается или производителем на хроматограф (модель FID 5ХХ, встроенное ПО) или пользователем на внешний ПК, соединенный с хроматографом с помощью порта RJ45 (внешнее ПО).

Программное обеспечение

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Chromdyne

Номер версии (идентификационный номер) ПО

Не ниже 3.14.14

Цифровой идентификатор ПО

10AFB2E11)

Примечание: 1) только для версии 3.14.14, расчет с помощью Dataman S4 Software Windows

Version 2.17

Уровень защиты программного обеспечения хроматографов газовых Orthodyne модели FID 5ХХ, FID 6ХХ - «средний» по Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).

Влияние ПО на результаты измерений незначительно и учитывается при установлении метрологических характеристик при аттестации методик измерений в соответствии с ГОСТ Р 8.563-2009.

Технические характеристики

представлены в таблице 3.

Таблица 3

Наименование характеристики

Значение

Уровень флуктуационных шумов нулевого сигнала, мкВ, не более

100

Предел детектирования, г/с, не более:

- по метану СН4

2,5-10-11

- по оксиду углерода СО (только для модификаций в комплекте с блоком UMTR)

4,4-10-11

Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более

1

Пределы допускаемого значения относительного изменения выходного сигнала за 24 часа непрерывной работы, %, не более

±5

Пределы допускаемого значения относительного изменения выходного сигнала хроматографа при изменении напряжения питания (220±20) В, %, не более

±1

Потребляемая мощность, Вт, не более

500

Г абаритные размеры (длина х ширина х высота), мм, не более - хроматографа (кроме FID 580/FID 680)

483х223х545

- FID 580/FID 680 (с дополнительным модулем)

483х445х545

- блока UMTR

483х89х365

Масса, кг, не более - хроматографа

22,0

- блока UMTR

5,5

Условия эксплуатации:

от +15 до +25 от 84 до 106,4; до 95

220/240

50/60

0,001

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность (без конденсации), при 25 °C, %

Электрическое питание:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

Содержание примесей в газе-носителе (азот) и вспомогательных газах (водород и синтетический воздух), об. доля, %, не более

Знак утверждения типа

наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Хроматограф газовый Orthodyne модели FID 5ХХ, FID 6ХХ.

Программное обеспечение «Chromdyne» на диске.

Комплект ЗИП.

Эксплуатационная документация.

Методика поверки.

Поверка

осуществляется по документу МП 64275-16 «Хроматографы газовые Orthodyne модели FID 5ХХ, FID 6ХХ. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС»

17 марта 2016 г. и входящим в комплект поставки.

Основные средства поверки: государственный стандартный образец ГСО № 10532-2014 -газовая смесь метан-азот.

Знак поверки наносится на переднюю панель хроматографа.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к хроматографам газовым Orthodyne модели FID 5ХХ, FID 6ХХ

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

Техническая документация фирмы «Orthodyne S.A.», Бельгия.
