| Номер в госреестре | 64277-16 |
| Наименование СИ | Системы рентгеновского энергодисперсионного микроанализа |
| Обозначение типа СИ | Quantax EDS |
| Изготовитель | "Bruker Nano GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы рентгеновского энергодисперсионного микроанализа Quantax EDS (далее -системы Quantax EDS) предназначены для измерений массовой доли элементов от бериллия до америция в различных твердых (монолитные и порошки) веществах и материалах, а также анализа состава тонких слоев и частиц.
Принцип действия системы Quantax EDS основан на методе рентгеновского микроанализа, сущность которого заключается в возбуждении атомов анализируемого вещества электронным пучком (зондом) высокой энергии с одновременной регистрацией характеристического рентгеновского излучения атомов, входящих в состав этого вещества.
Система Quantax EDS работает по энергодисперсионному принципу, в соответствии с которым происходит одновременная регистрация всех участков рентгеновского спектра. Для осуществления указанного принципа детектор системы Quantax EDS снабжен сверхтонким входным окном из дюрбериллия толщиной 8 мкм или из полимера с толщинами 3 и 5 мкм для регистрации сверхлегких элементов.
Система Quantax EDS выполнена по модульному принципу и включает в себя конструктивно законченные блоки. В состав системы Quantax EDS входят:
- энергодисперсионный детектор рентгеновского излучения XFlash®;
- блок обработки спектрометрического сигнала (электронный блок);
- программное обеспечение ESPRIT;
- серверный компьютер (компьютер типа IBM PC).
Источником электронов высокой энергии является электронная пушка сканирующего электронного микроскопа, на который устанавливается система Quantax EDS.
В качестве детектора характеристического рентгеновского излучения системы Quantax EDX используется энергодисперсионный кремниевый дрейфовый детектор (SDD).
Энергии рентгеновского излучения регистрируются с помощью полупроводникового детектора XFlash® и обрабатываются электроникой блока обработки спектрометрического сигнала.
Управление работой системы Quantax EDS и обработка данных измерений осуществляется с помощью серверного компьютера (компьютера типа IBM PC) и специализированного программного обеспечения ESPRIT, при этом вывод информации о массовых долях анализируемых элементов осуществляется на монитор компьютера, а значения массовых долей элементов могут выводиться на USB-накопитель при задании в программном обеспечении системы Quantax EDS соответствующей команды.
Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, корпус детектора и блока обработки сигнала системы Quantax EDS снаружи опломбированы.

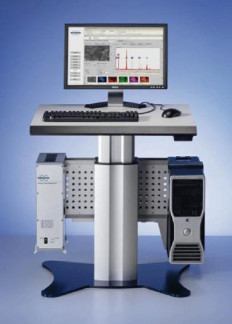

Фото общего вида системы Quantax EDS без детектора приведено на рисунке 1. Отдельное фото детектора системы Quantax EDS представлено на рисунке 2.
Место для пломбирования
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ESPRIT |
| Номер версии (идентификационный номер) ПО | Не ниже 1.8.Х |
| Цифровой идентификатор ПО | 4bc75bebec33c3fb2bb2efbbf823c729 |
| Алгоритм получения цифрового идентификатора | Стороннее ПО MD5 Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик системы Quantax EDS.
Таблица 2
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Спектральное разрешение линии К Мп (5,9 кэВ), эВ | от 121 до 145 (зависит от площади кристалла детектора) |
| Максимальная скорость счета, имп/с | 600 000 |
| Предел допускаемого относительного СКО выходного сигнала, % | 0,5 |
| Диапазон измерений массовой доли элементов, % | от 0,1 до 100,0 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений массовой доли элементов1), %, в поддиапазоне измерений: - от 0,1 до 1,5 % включ. - св. 1,5 до 10,0 % включ. - св. 10,0 до 20,0 % включ. - св. 20,0 до 100,0 % включ. | 10 5.0 2.0 1,0 |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов1), %, в поддиапазоне измерений: - от 0,1 до 1,5 % включ. - св. 1,5 до 10,0 % включ. - св.10,0 до 20,0 % включ. - св. 20,0 до 100,0 % включ. | ±35 ±30 ±10 ±5,0 |
| Активная площадь детектора, мм2 | от 10 до 100 (10, 30, 60, 100) |
| Средний срок службы, лет, не менее | 10 |
| Параметры электрического питания: - напряжение сетевого питания, В - частота питающей сети, Гц | 110/240±10 % 60/50±1 |
| Габаритные размеры, мм, не более: - детектора без учета длины «пальца» (длинахширинахвысота) - блока обработки сигнала (длинахширинахвысота) - типичная длина «пальца» детектора (зависит от электронного микроскопа, на который устанавливается система) | 160х90х124 495x270x165 250/330/400 |
| 1 | 2 |
| Масса, кг, не более: - детектора - блока обработки сигнала | 3,75 7 |
| Условия эксплуатации: 0/'~' - температура окружающего воздуха, С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 0 до +35 90 от 84,0 до 106,7 |
| Примечание: 1)Погрешность измерений массовой доли элементов определяется при использовании дополнительного модуля программного обеспечения для измерений со стандартными образцами | |
наносится на титульный лист «Руководства по эксплуатации» в виде наклейки. Комплектность средства измерений
Таблица 3
| Наименование изделия | Обозначение | Кол-во |
| Система рентгеновского энергодисперсионного микроанализа Quantax EDS в составе: | ||
| - энергодисперсионный детектор рентгеновского излучения | XFlash® | 1 шт. |
| - блок обработки спектрометрического сигнала (электронный блок) | - | 1 шт. |
| - программное обеспечение | ESPRIT | 1 шт. |
| - серверный компьютер (компьютер типа IBM PC) | - | 1 шт. |
| Руководство по эксплуатации, включающее Руководство пользователя программного обеспечения, на русском языке и в подлиннике | 1 шт. | |
| Методика поверки | МП 79-223-2015 | 1 экз. |
| Поставляется по отдельному заказу. |
осуществляется по документу МП 79-223-2015 «ГСИ. Системы рентгеновского энергодисперсионного микроанализа Quantax EDS. Методика поверки», утвержденному ФГУП «УНИИМ»
11.03.2016 г.
Эталоны, используемые при поверке:
- стандартные образцы (СО) состава сталей легированных - ГСО 4506-92П^4510-92П (комплект СО ЛГ32 - ЛГ36), образцы с индексами ЛГ32, ЛГ 34 (рекомендуемые элементы: C, Si, Cr, Ni, W, Mo), абсолютная погрешность аттестованных значений массовых долей элементов от 0,002% до 0,06%, образец с индексом ЛГ 36 (рекомендуемый элемент: Mn с содержанием 1,97%), абсолютная погрешность аттестованного значения 0,03%;
- СО состава латуни оловянно-свинцовой ЛЦ25С2 (комплект М171) -ГСО 6319-92^6323-92, образцы с индексами 1711, 1715 (рекомендуемые элементы: Sn, Pb, Si, Al, Cu, Zn), абсолютная погрешность аттестованных значений массовых долей элементов от 0,02% до 0,7%;
- другие СО состава утвержденного типа с метрологическими характеристиками не хуже указанных, допущенные к применению в соответствии с требованиями ГОСТ 8.315 и соответствующие области применения системы Quantax EDS.
Методика измерений представлена в «Руководстве по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам рентгеновского энергодисперсионного микроанализа Quantax EDS
Техническая документация изготовителя «Bruker Nano GmbH», Германия.
