| Номер в госреестре | 64279-16 |
| Наименование СИ | Комплекты светофильтров |
| Обозначение типа СИ | КНС-10.2, КНС-10.2/1 |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты светофильтров КНС-10.2, КНС-10.2/1 (далее по тексту - комплекты) предназначены для воспроизведения и передачи размера единицы спектрального коэффициента направленного пропускания (далее - СКНП) при поверке (калибровке) фотометрической шкалы и шкалы длин волн фотометров и спектрофотометров.
Принцип действия комплектов основан на ослаблении светового потока за счет поглощения света материалом светофильтров.
Комплекты светофильтров КНС-10.2, КНС-10.2/1 состоят из трех наборов мер:
- набор мер СКНП в видимой и инфракрасной области;
- набор мер СКНП в ультрафиолетовой области;
- набор мер минимумов и максимумов спектра.
Набор мер СКНП в видимой и инфракрасной области состоит из восьми нейтральных светофильтров (№ 1-8), изготовленных из стекол марок КУ по ГОСТ 15130-86 и НС по ГОСТ 9411-91.
Набор мер СКНП в ультрафиолетовой области состоит из четырех нейтральных светофильтров (№ 1, 9, 10, 11), изготовленных из стекла марки КУ по ГОСТ 15130-86 и ЖЗС18 по ГОСТ 9411-91.
Набор мер минимумов и максимумов спектра состоит из трех светофильтров: из стекла ПС7 по ГОСТ 9411-91, из нейтрального стекла (№ 1) КУ по ГОСТ 15130-86, и из монокристалла НГГ (неодим-галлиевого граната) для модификации КНС-10.2 или монокристалл АИГ (алюмо-иттриевый гранат, легированный неодимом) для модификации КНС-10.2/1.
Все светофильтры помещаются в футляр, устройство которого предохраняет светофильтры от резких ударов и загрязнений при хранении и переноске.

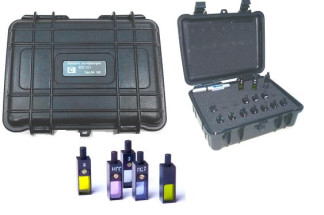

Внешний вид комплекта представлен на рисунке 1.
приведены в таблице 1.
Таблица 1_
| Наименование характеристики | Значение характеристики |
| КНС-10.2 КНС-10.2/1 | |
| Рабочий диапазон: - длин волн, нм | от 260 до 850 |
| - СКНП, абс.ед. | от 0,02 до 0,92 |
| Номинальные значения СКНП и их допускаемые отклонения на длине волны 550 нм, абс.ед.* - светофильтр №1 | 0,92±0,02 |
| - светофильтр №2 | 0,75±0,05 |
| - светофильтр №3 | 0,50±0,05 |
| - светофильтр №4 | 0,30±0,05 |
| - светофильтр №5 | 0,15±0,05 |
| - светофильтр №6 | 0,07±0,02 |
| - светофильтр №7 | 0,04±0,01 |
| - светофильтр №8 | 0,02±0,01 |
| Номинальные значения СКНП и их допускаемые отклонения на длине волны 340 нм, абс.ед.** - светофильтр №1 | 0,90±0,02 |
| - светофильтр №9 | 0,70±0,05 |
| - светофильтр №10 | 0,50±0,05 |
| - светофильтр №11 | 0,30±0,05 |
| Пределы допускаемых абсолютных погрешностей воспроизведения СКНП, абс.ед., в диапазонах: | |||||
| Номера светофильтров | Диапазон номинальных значений СКНП | Спектральный диапазон, нм | Д, абс.ед. | ||
| 1 - 4 | от 0,25 до 0,92 | от 400 до 850 | ±0,0025 | ||
| 5 - 8 | от 0,02 до 0,20 | от 400 до 850 | ±0,002 | ||
| 1, 9, 10, 11 | от 0,25 до 0,92 | от 330 до 400 | ±0,004 | ||
| Значения длин волн максимумов полос спектра поглощения светофильтра ПС7, нм*** | 355±5, 431±5, 474±5, 530±5, 586±5, 685±5, 740±5, 807±5 | ||||
| Пределы допускаемой абсолютной погрешности воспроизведения длин волн максимумов полос поглощения светофильтра ПС7, нм | ±0,5 | ||||
| Значения длин волн максимумов полос спектра поглощения светофильтра НГГ, нм*** | 262±5, 293±5, 360±5, 433±5, 570±5, 683±5, 781±5 | ||||
| Пределы допускаемой абсолютной погрешности воспроизведения длин волн максимумов полос поглощения светофильтра НГГ, нм | ±0,15 | ||||
| Значения длин волн максимумов полос спектра поглощения светофильтра АИГ, нм*** | - | 265±5, 354±5, 361±5, 432±5, 527±5, 593±5, 749±5, 809±5 | |||
| Пределы допускаемой абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтра АИГ, нм | - | ±0,25 | |||
| Г абаритные размеры, мм, не более - корпус одного светофильтра - размер светового окна | 12x12x44 10x29 | 12x12x44 10x29 (010 для АИГ) | |||
| Срок службы, лет, не менее | 10 | ||||
| Масса, г, не более - одного светофильтра | 30 | ||||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 94 до 106 | ||||
| * Действительные значения СКНП светофильтров №№ 1-8 определяются на основных длинах волн от 400 до 850 нм через каждые 10 нм и могут быть определены на дополнительных длинах волн 405, 492, 523 нм при поверке комплекта. | |||||
| ** Действительные значения СКНП светофильтров №№ 1, 9, 10, 11 определяются на основных длинах волн 330, 340, 350 нм при поверке комплекта. | |||||
| *** Действительные значения длин волн максимумов полос поглощения светофильтров ПС7, НГГ и АИГ определяются для указанных пиков поглощения при поверке комплекта. | |||||
наносится на титульный лист руководства по эксплуатации комплекта и на этикетку футляра типографским способом.
Таблица 2
| Наименование | Количество, шт. |
| Комплекты светофильтров КНС-10.2 или КНС-10.2/1* | 1 |
| Калибровочная рамка «100%» | 1 |
| Футляр | 1 |
| Руководство по эксплуатации КВФШ.203561.013 РЭ | 1 |
| Паспорт КВФШ.203561.013 ПТ | 1 |
| Методика поверки | 1 |
*комплектация в соответствии с заказом
осуществляется по документу МП 008.Д4-16 «Государственная система обеспечения единства измерений. Комплекты светофильтров КНС 10.2, КНС 10.2/1». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 08 сентября 2015 г.
Основные средства поверки:
Государственный вторичный эталон единиц величин спектральных коэффициентов направленного пропускания, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 2,5 мкм по ГОСТ 8.557-2007.
Основные метрологические характеристики:
Суммарное среднее квадратическое отклонение результата измерения СКНП при сличении с Государственным первичным эталоном ГЭТ 156-2015 при 10 независимых измерениях и доверительной вероятности Р=0,95 не превышает:
- в диапазоне длин волн от 0,40 до 0,78 мкм 0,0015
- в диапазоне длин волн от 0,2 до 0,4 мкм и от 0,78 до 2,50 мкм 0,003 Знак поверки наносится на свидетельство о поверке.
КВФШ. 203561.013 РЭ «Комплекты светофильтров КНС-10.2, КНС-10.2/1. Руководство по эксплуатации», раздел 6
Нормативные и технические документы, устанавливающие требования к комплектам светофильтров КНС-10.2, КНС-10.2/1
1 ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
2 КВФШ.203561.013 ТУ Комплекты светофильтров КНС-10.2, КНС-10.2/1. Технические условия
