| Номер в госреестре | 64281-16 |
| Наименование СИ | Анализаторы плотности |
| Обозначение типа СИ | DMA 4200M |
| Изготовитель | "Anton Paar GmbH", Австрия |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

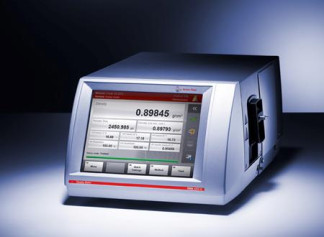

Анализаторы плотности DMA 4200M (далее - анализаторы) предназначены для измерений плотности жидкостей и газов.
Принцип действия анализаторов основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной испытываемым образцом. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности, находящегося в нём образца, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В анализаторах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, сенсорным дисплеем.
Существует возможность подключения принтера для печати отчётов об измерениях и дополнительной клавиатуры.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термометром сопротивления типа Pt 10Ex0.
Концы U-образной трубки чувствительного элемента имеют резьбу 3/8' для подсоединения трубопровода высокого давления, по которому подается рабочая жидкость или газ. Корпус чувствительного элемента имеет внутренние полости и снабжён штуцерами для подключения внешнего термостата. Пломбирование анализаторов не предусмотрено.
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных.
Программное обеспечение анализаторов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Instrument software |
| Номер версии (идентификационный номер) ПО | 2.хх.хххх.ххх |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений плотности с нормируемыми метрологическими характеристиками, г/см3 | от 0,00075 до 1,8 |
| Пределы допускаемой погрешности измерений плотности, г/см3 | ±2,0-10-4 |
| Время одного измерения при установившейся температуре в измерительной ячейке, с, не более | 40 |
| Диапазон показаний плотности, г/см3 | от 0 до 3 |
| Дискретность отсчета показаний плотности, г/см3 | 1,010-5 |
| Рабочий диапазон температуры в измерительной ячейке, °С | от -10 до +200 |
| Рабочий диапазон давления в измерительной ячейке, МПа | от 0,1 до 50 |
| Номинальный объем измерительной ячейки, см3 | 2 |
| Материалы, контактирующие с анализируемыми образцами | Хастеллой С-276 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 510x330x230 |
| Масса, кг, не более | 27,1 |
| Напряжение питания от сети переменного тока, В частота, Гц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 250 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +50 от 10 до 90 (без конденсации) |
наносится на титульный лист технической документации фирмы-изготовителя типографским способом и на панель анализатора в виде наклейки.
В комплект поставки входят: анализатор плотности DMA 4200M; комплект эксплуатационной документации; одиночный комплект ЗИП; методика поверки.
осуществляется по документу МП 64281-16 «Анализаторы плотности DMA 4200M фирмы «Anton Paar GmbH», Австрия. Методика поверки», утвержденному руководителем АО «НИЦПВ» 03.02.2016 г.
Основные средства поверки: стандартные образцы плотности жидкости РЭП-1 (ГСО 8579-2004), РЭП-5 (ГСО 8583-2004), РЭП-7 (ГСО 8585-2004) (пределы допускаемой
5 3
погрешности ±5 10 г/см ).
Анализаторы плотности DMA 4200M. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам плотности DMA 4200M
ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности».
Техническая документация фирмы-изготовителя.
