| Номер в госреестре | 64286-16 |
| Наименование СИ | Измерители крутящего момента силы на валу электродвигателя |
| Обозначение типа СИ | CY214100 (CY20040B) |
| Изготовитель | "CCDC Logging Company Chongqing Instrument Factory", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы на валу электродвигателя модели CY214100 (CY20040B) (далее - измерители) предназначены для измерения крутящего момента силы на валу электродвигателя, установленного на буровой вышке и приводящего в движение лебёдку, создающую усилие на бур, при бурении скважин.
Измерители относятся к аналоговым показывающим электроизмерительным приборам. Измерители является приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания напряжения соответствуют значению крутящего момента силы на валу двигателя.
Приборы имеют отсчётное устройство в виде равномерной круглой шкалы с нулевой отметкой в вернем пределе диапазона и стрелочного указателя (движение по часовой стрелке). Корректор нуля - механический.
Конструктивно корпус измерителя выполнен из маломедистого литейного алюминиевого сплава и покрыт полиуретановым печным лаком.

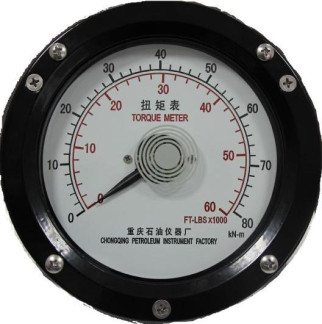

Фотография измерителя представлена на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование параметра | Значение |
| 1 Диапазон измерений крутящего момента силы, кН-м | от 0 до 20 |
| 2 Предел допускаемой приведённой погрешности измерения крутящего момента силы, % | 2,5 |
| 3 Диапазон входного сигнала напряжения постоянного тока, В | от 0 до 10 |
| 4 Диапазон показаний крутящего момента силы, кН-м | от 0 до 80 |
| 5 Г абаритные размеры, мм, не более - диаметр передней части - диаметр задней части - ширина корпуса | 165 136 65 |
| 6 Рабочий диапазон температур, °С | от минус 25 до плюс 65 |
| 7 Относительная влажность при температуре плюс 35 °С, % | от 5 до 100 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
| Наименование | Количество, шт |
| Измеритель | 1 |
| Разъём для подключения с двухжильным кабелем | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП ТИнТ 185-2016 «Измерители крутящего момента силы на валу электродвигателя модели CY214100 (CY20040B). Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 03.02.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- калибратор напряжения, диапазон от 0 до 10 В, ПГ=±0,02 %;
содержатся в документе «Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы на валу электродвигателя модели CY214100 (CY20040B)
1 Техническая документация фирмы -изготовителя.
