| Номер в госреестре | 64287-16 |
| Наименование СИ | Динамометры гидравлические |
| Обозначение типа СИ | CY204100 (CY20030) |
| Изготовитель | "CCDC Logging Company Chongqing Instrument Factory", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры гидравлические модели CY204100 (CY20030) (далее - динамометры) предназначены для определения усилия при скручивании буровых штанг в составе буровой вышки.
Конструктивно динамометры состоят из первичного преобразователя, показывающего устройства, заправочного клапана, затухателя и соединительного шланга. Динамометры заполнены маслом.
Первичный преобразователь состоит из рабочего цилиндра и двух присоединительных проушин. Рабочий цилиндр состоит из корпуса с верхней и нижней крышками, штока с поршнем, уплотнениями и штуцера с обратным клапаном.
Показывающее устройство состоит из цилиндрического корпуса с циферблатом, закрытого предохранительным стеклом, внутри которого находится чувствительный элемент. Под воздействием измеряемой разности давлений происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата измерителя.
Циферблат имеет отсчётное устройство в виде равномерной круглой шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение по часовой стрелке) оцифрованной в kN.
Конструктивно корпус показывающего устройства выполнен из маломедистого литейного алюминиевого сплава и покрыт полиуретановым печным лаком.
Затухатель служит для устранения колебаний масла внутри измерителя, вызванных внешним воздействием на первичный преобразователь при измерении силы скручивания. Заправочный клапан служит для заливки масла в измеритель.

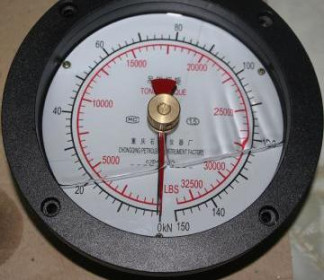

Фотографии общего вида динамометра и показывающего устройства представлены на рисунках 1 и 2.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование параметра | Значение |
| 1 Диапазон измерения силы, кН | от 0 до 150 |
| 2 Допускаемая приведённая к верхнему пределу измерения | 4 |
| погрешность измерения силы, % | |
| 3 Габаритные размеры, мм, не более | |
| Показывающего устройства: | |
| - диаметр передней части | 165 |
| - диаметр задней части | 136 |
| - ширина корпуса | 65 |
| Первичного преобразователя: | |
| - диаметр | 110 |
| - длина | 500 |
| 4 Рабочий диапазон температур, °С | от минус 25 до плюс 65 |
| 5 Относительная влажность при температуре плюс 35 оС,% | от 5 до 100 |
наносится на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 3
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Динамометр | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП ТИнТ 184-2016 «Динамометр гидравлический модели CY204100 (CY20030). Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех»
03.02.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- машины силозадающие 3-го разряда с ПГ не более 1 % по ГОСТ Р 8.640-2014.
содержатся в документе «Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к динамометрам гидравлическим модели CY204100 (CY20030)
1 ГОСТ Р 8.640-2014 «ГСИ Государственная поверочная схема для средств измерений
силы»
2 Техническая документация фирмы - изготовителя.
