Государственный реестр средств измерений

Трансформаторы тока ТВ-НТЗ, 64289-16

64289-16
Трансформаторы тока ТВ-НТЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 0,66 до 750 кВ.
Документы
Карточка СИ
Номер в госреестре 64289-16
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВ-НТЗ
Изготовитель ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород
Год регистрации 2016
Срок свидетельства 24.06.2021
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока ТВ-НТЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 0,66 до 750 кВ.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в выключатели и силовые трансформаторы и являются комплектующими изделиями. Трансформаторы могут работать в воздушной среде или трансформаторном масле.

По принципу конструкции трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения нескольких коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода.

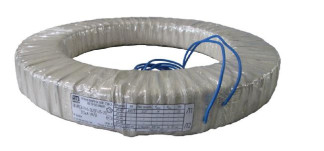

Общий вид трансформаторов представлен на рисунке 1.

Трансформаторы выпускаются в ряде конструктивных исполнений. Исполнение трансформаторов определяется структурой условного обозначения, приведенной на рисунке 2.

На трансформаторах имеется табличка технических данных.

Трансформаторы изготавливаются в климатических исполнениях «У», «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150-69.

Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя, силового трансформатора или линейного ввода.

Трансформаторы не требуют ремонта на протяжении всего срока эксплуатации.

Т В - НТЗ - Х - Х/Х/Х - Х/Х/Х - Х/Х/Х - Х/Х - Х - ХхХхХ (Х) Х 2

Категория размещения по

ГОСТ 15150-69_

Климатическое исполнение по

ГОСТ 15150-69_

_Длина выводов, м_

Типоразмер

трансформатора

_(d/D/H)_

Односекундный ток термической

_стойкости, кА_

Номинальный вторичный

_ток, А_

Номинальный первичный

_ток, А_

Номинальная нагрузка,

_ВА_

Для измерительных обмоток:

Номинальный коэффициент безопасности приборов (Fs);

Для защитных обмоток: Номинальная предельная

_кратность_

_Класс точности_

Номинальное

_напряжение, кВ_

Зарегистрированный товарный знак

_изготовителя_

_Встроенный_

_Трансформатор тока

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальное напряжение ввода, кВ

0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750

Наибольшее рабочее напряжение, кВ

0,72; 3,6; 7,2; 12,0; 17,5; 24; 26,5; 30,0; 40,5; 126; 172; 252; 363; 525; 787

Номинальный первичный ток, А*

50, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 500, 3000, 3500, 4000, 5000, 6000, 8000

Номинальный вторичный ток, А

1; 5

Число вторичных обмоток

до пяти

Класс точности:

-    обмотки для измерений;

-    обмотки для защиты

0,2S; 0,2; 0,5S; 0,5 5Р;10Р

Наименование характеристики

Значение

Номинальная вторичная нагрузка при cos ф = 0,8, В-А:

-    обмотки для измерений;

-    обмотки для защиты

от 1 до 60 от 1 до 60

Номинальная предельная кратность вторичных обмоток для защиты, Кном

от 10 до 30

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Кбном

от 5 до 20

Номинальная частота напряжения сети, Гц

50 или 60**

Наружный диаметр, мм

от 100 до 900

Внутренний диаметр, мм

от 50 до 595

Высота, мм

от 20 до 300

Масса, кг, не более

от 1 до 300

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У2, диапазон рабочих температур от минус 50 до плюс 45 °С***; УХЛ2, диапазон рабочих температур от минус 60 до плюс 50 °С***; или Т2, диапазон рабочих температур от минус 10 до плюс 55 °С***

Средняя наработка до отказа, ч, не менее

4-105

Средний срок службы трансформатора, лет, не менее

30

Примечание: * - Трансформаторы тока с номинальными первичными токами 250, 1250, 1600, 2500, 3500 А изготавливаются по требованию заказчика.

** - Для экспортных поставок.

*** - Верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ.

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Трансформатор тока    1 шт.

Паспорт    1 экз.

Руководство по эксплуатации    согласно заказу (не менее 1 экз. на 12 шт.)

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); трансформатор тока измерительный лабораторный ТТИ-200 (Госреестр № 37898-08); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).

Знак поверки в виде оттиска поверительного клейма наносится в паспорт.

Сведения о методах измерений

приведены в руководстве по эксплуатации 0.НТЗ.142.045 РЭ.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВ-НТЗ

1    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2    ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4    ТУ 3414-016-30425794-2016 Трансформаторы тока ТВ-НТЗ. Технические условия.
