| Номер в госреестре | 64292-16 |
| Наименование СИ | Цифровые индикаторы |
| Обозначение типа СИ | M748 |
| Изготовитель | "BCS Italia s.r.l.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Цифровые индикаторы М748 (далее - индикаторы) предназначены для аналогоцифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и передачи результата взвешивания в цифровой форме.
Цифровые индикаторы М748 согласно ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия (п.п. Т.2.2.3).
Индикаторы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения датчиков с цифровым выходным сигналом, микропроцессор для обработки измерительной информации, дисплей, клавиатура, а так же цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).

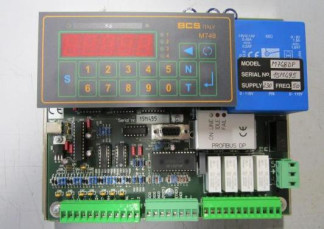

Общий вид индикаторов представлен на рисунке 1.
Принцип действия индикаторов заключается в аналого-цифровом преобразовании электрических сигналов, поступающих с датчиков, и/или их обработке, и отображении измеренного значения массы на дисплее прибора с возможностью их передачи периферийным устройствам через цифровые интерфейсы связи.
Индикаторы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- работа в качестве устройства обработки аналоговых данных для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство слежения за нулем (T.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);
- устройство выбора единиц измерений (2.1).
Индикаторы имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим. При этом пломбировка индикатора не требуется
Программное обеспечение (ПО) индикаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении и/или может быть просмотрен в соответствующем разделе меню.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО индикаторов через интерфейс пользователя невозможно. Кроме того для контроля изменений законодательно контролируемых параметров предусмотрен несбрасывае-мый счетчик.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р50.2.077-2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | Soft M748 |
| Идентификационное наименование ПО | M748 |
| Номер версии (идентификационный номер) ПО | Не ниже M7DTW10 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2 - Основные характеристики устройств
| Класс точности по ГОСТ OIML R 76-1-2011 | II, III или IV |
| Максимальное число поверочных интервалов индикатора (nind) | 10000 |
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 |
| Максимальное входное напряжение (Umax), мВ | 10 |
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мВ | 0,5 |
| Диапазон выходных сигналов по току, мА по напряжению, В | от 0 до 20 от 0 до 10 |
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin • • • -^LmaxX Ом | от 80 до 1000 |
| Диапазон температуры (от Tmin до Tmax), °C | от 0 до плюс 50 |
| Значение доли предела допускаемой погрешности, ри при работе с: - цифровыми датчиками - аналоговыми датчиками | 0,0 0,5 |
| Сигнальный кабель: линия связи | четырех- или шестипроводная |
| Напряжение питания прибора, В | 10-24 |
| Мощность, В-А | 5 |
| Г абаритные размеры, мм | 253х217х95 |
| Масса, кг, не более | 2,5 |
наносится на титульный лист руководства по эксплуатации и на лицевую панель цифровых индикаторов М748.
1. Цифровой индикатор М748 ..............................................................................................1 шт.
2. Эксплуатационная документация....................................................................................1 экз.
3. Методика поверки.............................................................................................................1 экз.
осуществляется в соответствии с документом МП 64292-16 «Цифровые индикаторы М748. Методика поверки», утвержденным ФГУП «ВНИИМС» 08.02.2016 г.
Основные средства поверки: калибратор К3607 (Госреестр № 41526-15). Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.
Знак поверки в виде наклейки наносится на корпус индикаторов на боковую панель.
Измерение массы проводится согласно разделу «Использование по назначению» документа «Цифровые индикаторы М748. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к цифровым индикаторам М748
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3 Техническая документация фирмы изготовителя.
