Номер в госреестре | 64295-16 |
Наименование СИ | Весы крановые тензометрические встраиваемые |
Обозначение типа СИ | ВКТ "КОВШ" |
Изготовитель | Непубличное акционерное общество «ЭТАЛОН ВЕСПРОМ» (НАО «ЭТАЛОН ВЕСПРОМ»), г. Челябинск |
Год регистрации | 2016 |
Срок свидетельства | 24.06.2026 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Весы крановые тензометрические встраиваемые ВКТ «КОВШ» (далее - весы) предназначены для статического измерения массы различных грузов, транспортируемых мостовыми, козловыми и другими видами кранов.
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений в единицах массы на дисплее индикатора или панели оператора.
Конструктивно весы состоят из весоизмерительного механизма (далее - ВМ), включающего в себя от одного до четырех весоизмерительных модулей, и шкафа измерительного (далее - ШИ), выполняющего функции весоизмерительного прибора, расположенного в кабине машиниста крана.
ВМ весов встраивается под верхние блоки полиспаста (или уравнительные ролики) механизма подъема крана. Полиспаст состоит из блоков нижних и верхних и приводного барабана. Блоки верхние и приводной барабан устанавливаются на раме тележки главного подъема крана, а блоки нижние - на траверсе (или крюке). Канаты запасовываются по определенной схеме: один конец каната сматывается/наматывается на приводном барабане. При нагружении грузозахватных органов механизма подъема усилие через канаты и верхние блоки передается от грузоприемного устройства на датчики в составе ВМ.
Общий вид весов представлен на рисунке 1.
3 -
Общий вид ВМ весов, включающего в себя два весоизмерительных модуля, представлен на рисунке 2.
В весах применяются датчики весоизмерительные тензорезисторные:
- RTN (госреестр № 21175-13) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Г ермания;
- BSS (госреестр № 51261-12) производства фирмы «CAS Corporation», Корея;
- WBK (госреестр № 56685-14) производства фирмы «CAS Corporation», Корея;
- C16A (госреестр № 60480-15) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.
ШИ имеет следующие варианты исполнения:
- на базе прибора весоизмерительного WE2111 (госреестр № 61808-15) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;
- на базе прибора весоизмерительного Микросим М0601-БМ-2 (госреестр №55918-13) производства ООО НПП «МЕТРА» Россия;
- на базе модуля многофункционального SIWAREX CS (госреестр № 50385-12) и устройства распределенного ввода-вывода SIMATIC ET200S (госреестр № 22734-11), панели оператора SIMATIC ОР-77B (или серии SIMATIC Basic Panel) производства фирмы «Siemens AG», Германия;
- на базе устройства обработки аналоговых данных AED9101/AD103C (госреестр № 57117-14) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, контроллеров I-7188 (госреестр № 50676-12) производства фирмы «ICP DAS Co., Ltd.», Тайвань, панели оператора DELTA производства фирмы Delta Electronics, Inc., Тайвань.
ШИ имеет дополнительные опции: наличие каналов связи, подогрев.
Конструктивное исполнение ШИ может быть со встроенной или выносной панелью оператора.
ШИ осуществляет следующие функции:
- преобразование и обработка данных от тензорезисторных датчиков;
- выполнение необходимых настроек весов;
- диагностика весов;
- отображение данных измерения массы груза.
Общий вид ШИ различных исполнений представлен на рисунке 3, панелей оператора -на рисунке 4.
AbELM
ЕОЕ ш
%'Д'А О
шша
Silll'

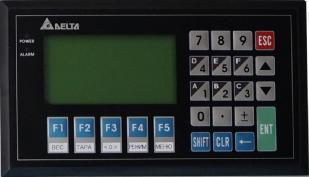

Панель оператора DELTA Панель оператора SIMATIC ОР-77В
Рисунок 4 - Общий вид панелей оператора
Для предотвращения несанкционированного доступа к изменению параметров настройки и юстировки приборы весоизмерительные WE2111 и Микросим М0601-БМ-2, модуль многофункциональный SIWAREX CS и устройство обработки аналоговых данных AED9101/AD103C, встроенные в ШИ, пломбируются пломбой или разрушаемой наклейкой со штрих-кодом. Места пломбировки представлены на рисунках 5, 6, 7, 8, 9.
Положение переключателя юстировы; -— . _
Доступ открыт Доступ зл£рь:т
Приборы весоизмерительные WE2111, Микросим М0601-БМ-2, модуль многофункциональный SIWAREX CS и устройство обработки аналоговых данных AED9101/AD103C имеют встроенное программное обеспечение (далее по тексту - ПО), которое идентифицируется по номеру версии. Номер версии ПО доступен к просмотру на дисплее прибора весоизмерительного или на панели оператора.
Доступ к параметрам настройки весов возможен только при нарушении пломбы или разрушаемой наклейки и, в зависимости от исполнения весов, изменения положения переключателя настройки.
Дополнительно защита программных настроек от несанкционированных вмешательств и изменений обеспечивается введением пароля и отображением на экране контрольного числа. Любое изменение программных настроек, влияющих на показания весов, выполняется только при вводе пароля и приводит к автоматическому изменению контрольного числа. Контрольное число должно быть зафиксировано в свидетельстве о поверке весов.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение | |||
Наименование ПО | WE2111 | Микросим М0601-БМ-2 | AED9101/ AD103C | SIWAREX CS |
Идентификационное наименование ПО | — | Ed 5.XX | AD103x | 7MH4910-0AA01 |
Номер версии ПО (идентификационный номер) | v1.0x | 5.XX | P6x; Р7х | V. 1.0 |
Цифровой идентификатор ПО | — | 0x3C40 | — | — |
Алгоритм вычисления цифрового идентификатора ПО | CRC-16 с полиномом 0хА001 |
Уровень защищённости ПО и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Класс точности по ГОСТ OIML R 76-1-2011...............................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности (mpe) при первичной поверке для весов с одним диапазоном взвешивания приведены в таблице 2, для весов с двумя диапазонами взвешивания в таблице 3.
Таблица 2 - Метрологические характеристики весов с одним диапазоном взвешивания
Модель | Max, т | Min, т | U & II чЗ | для нагрузки m, т | mpe, кг | n |
ВКТ 005 | 5 | 0,04 | 2 | 0,04 < m < 1 1 < m < 4 4 < m < 5 | ±1 ±2 ±3 | 2500 |
ВКТ 010 | 10 | 0,1 | 5 | 0,1 < m < 2,5 2,5 < m < 10 | ±2,5 ±5 | 2000 |
ВКТ 012 | 12,5 | 0,1 | 5 | 0,1 < m < 2,5 2,5 < m < 10 10 < m < 12,5 | ±2,5 ±5 ±7,5 | 2500 |
ВКТ 020 | 20 | 0,2 | 10 | 0,2 < m < 5 5 < m < 20 | ±5 ±10 | 2000 |
ВКТ 025 | 25 | 0,2 | 10 | 0,2 < m < 5 5 < m < 20 20 < m < 25 | ±5 ±10 ±15 | 2500 |
ВКТ 030 | 30 | 0,2 | 10 | 0,2 < m < 5 5 < m < 20 20 < m < 30 | ±5 ±10 ±15 | 3000 |
0,4 | 20 | 0,4 < m < 10 10 < m < 30 | ±10 ±20 | 1500 | ||
ВКТ 035 | 35 | 0,4 | 20 | 0,4 < m < 10 10 < m < 35 | ±10 ±20 | 1750 |
ВКТ 040 | 40 | 0,4 | 20 | 0,4 < m < 10 10 < m < 40 | ±10 ±20 | 2000 |
ВКТ 050 | 50 | 0,4 | 20 | 0,4 < m < 10 10 < m < 40 40 < m < 50 | ±10 ±20 ±30 | 2500 |
ВКТ 060 | 60 | 0,4 | 20 | 0,4 < m < 10 10 < m < 40 40 < m < 60 | ±10 ±20 ±30 | 3000 |
1 | 50 | 1 < m < 25 25 < m < 60 | ±25 ±50 | 1200 | ||
ВКТ 080 | 80 | 1 | 50 | 1 < m < 25 25 < m < 80 | ±25 ±50 | 1600 |
ВКТ 100 | 100 | 1 | 50 | 1 < m < 25 25 < m < 100 | ±25 ±50 | 2000 |
ВКТ 125 | 125 | 1 | 50 | 1 < m < 25 25 < m < 100 100 < m < 125 | ±25 ±50 ±75 | 2500 |
ВКТ 150 | 50 | 2 | 100 | 2 < m < 50 50 < m < 150 | ±50 ±100 | 1500 |
Модель | Max, т | Min, т | & 1 1 тз | для нагрузки m, т | mpe, кг | n |
ВКТ 180 | 180 | 2 | 100 | 2 < m < 50 50 < m < 180 | ±50 ±100 | 1800 |
ВКТ 200 | 200 | 2 | 100 | 2 < m < 50 50 < m < 200 | ±50 ±100 | 2000 |
ВКТ 240 | 240 | 2 | 100 | 2 < m < 50 50 < m < 200 200 < m < 240 | ±50 ±100 ±150 | 2400 |
ВКТ 250 | 250 | 2 | 100 | 2 < m < 50 50 < m < 200 200 < m < 250 | ±50 ±100 ±150 | 2500 |
ВКТ 300 | 300 | 4 | 200 | 4 < m < 100 100 < m < 300 | ±100 ±200 | 1500 |
ВКТ 350 | 350 | 4 | 200 | 4 < m < 100 100 < m < 350 | ±100 ±200 | 1750 |
ВКТ 400 | 400 | 4 | 200 | 4 < m < 100 100 < m < 400 | ±100 ±200 | 2000 |
ВКТ 450 | 450 | 4 | 200 | 4 < m < 100 100 < m < 400 400 < m < 450 | ±100 ±200 ±300 | 2250 |
ВКТ 500 | 500 | 4 | 200 | 4 < m < 100 100 < m < 400 400 < m < 500 | ±100 ±200 ±300 | 2500 |
ВКТ 600 | 600 | 10 | 500 | 1 < m < 250 250 < m < 600 | ±250 ±500 | 1200 |
Модель | Диапазон взвешива ния | Мах, т | Min, т | е = d, кг | Для нагрузки m, т | mpe, кг | n |
ВКТ 005.2 | W1 | 2,5 | 0,02 | 1 | 0,02 < m < 0,5 0,5 < m < 2 2 < m < 2,5 | ±0,5 ±1 ±1,5 | 2500 |
W2 | 5 | 0,04 | 2 | 0,04 < m < 1 1 < m < 4 4 < m < 5 | ±1 ±2 ±3 | 2500 | |
ВКТ 012.2 | W1 | 5 | 0,04 | 2 | 0,04 < m < 1 1 < m < 4 4 < m < 5 | ±1 ±2 ±3 | 2500 |
W2 | 12,5 | 0,1 | 5 | 0,1 < m < 2,5 2,5 < m < 10 10 < m < 12,5 | ±2,5 ±5 ±7,5 | 2500 | |
ВКТ 025.2 | W1 | 12,5 | 0,1 | 5 | 0,1 < m < 2,5 2,5 < m < 10 10 < m < 12,5 | ±2,5 ±5 ±7,5 | 2500 |
W2 | 25 | 0,2 | 10 | 0,2 < m < 5 5 < m < 20 20 < m < 25 | ±5 ±10 ±15 | 2500 | |
ВКТ 030.2 | W1 | 15 | 0,1 | 5 | 0,1 < m < 2,5 2,5 < m < 10 10 < m < 15 | ±2,5 ±5 ±7,5 | 3000 |
W2 | 30 | 0,2 | 10 | 0,2 < m < 5 5 < m < 20 20 < m < 30 | ±5 ±10 ±15 | 3000 |
Модель | Диапазон взвешива ния | Мах, т | Мт, т | U нЗ II е | Для нагрузки m, т | mpe, кг | n |
ВКТ 050.2 | W1 | 25 | 0,2 | 10 | 0,2 < m < 5 5 < m < 20 20 < m < 25 | ±5 ±10 ±15 | 2500 |
W2 | 50 | 0,4 | 20 | 0,4 < m < 10 10 < m < 40 40 < m < 50 | ±10 ±20 ±30 | 2500 | |
ВКТ 060.2 | W1 | 30 | 0,2 | 10 | 0,2 < m < 5 5 < m < 20 20 < m < 30 | ±5 ±10 ±15 | 3000 |
W2 | 60 | 0,4 | 20 | 0,4 < m < 10 10 < m < 40 40 < m < 60 | ±10 ±20 ±30 | 3000 | |
ВКТ 125.2 | W1 | 50 | 0,4 | 20 | 0,4 < m < 10 10 < m < 40 40 < m < 50 | ±10 ±20 ±30 | 2500 |
W2 | 125 | 1 | 50 | 1 < m < 25 25 < m < 100 100 < m < 125 | ±25 ±50 ±75 | 2500 | |
ВКТ 250.2 | W1 | 125 | 1 | 50 | 1 < m < 25 25 < m < 100 100 < m < 125 | ±25 ±50 ±75 | 2500 |
W2 | 250 | 2 | 100 | 2 < m < 50 50 < m < 200 200 < m < 250 | ±50 ±100 ±150 | 2500 | |
ВКТ 500.2 | W1 | 250 | 2 | 100 | 2 < m < 50 50 < m < 200 200 < m < 250 | ±50 ±100 ±150 | 2500 |
W2 | 500 | 4 | 200 | 4 < m < 100 100 < m < 400 400 < m < 500 | ±100 ±200 ±300 | 2500 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль............................±0,25 е
Диапазон устройства выборки массы тары.............................................от 0 до 50 % Max
Условия эксплуатации весов:
Особый диапазон рабочих температур ВМ, °С с датчиками:
- RTN..........................................................................................от минус 30 до + 50
- BSS.............................................................................................................от минус 20 до + 40
- WBK............................................................................................от минус 40 до + 50
- C16A..............................................................................................от минус 50 до + 50
Диапазон рабочих температур для ШИ, °С, на базе:
- прибора весоизмерительного WE2111.........................................................от минус 10 до + 40
- прибора весоизмерительного Микросим М0601-БМ-2..........................от минус 35 до + 40
- модуля SIWAREX CS......................................................................................от минус 10 до + 60
- устройства обработки аналоговых данных AED9101/AD103С.....................от минус 10 до + 40
Параметры электрического питания весов от сети переменного тока:
- напряжение, В..............................................................................................от 187 до 242
- частота, Гц......................................................................................................от 49 до 51
Потребляемая мощность, В-А, не более ...................................................................500
Габаритные размеры ВМ весов (длина х ширина х высота), м:
- одномодульные....................................................................от 0,5Х0,5Х0,2 до 3Х2Х0,5
- двухмодульные..........................................................................................от 1х1х0,2 до 6х4х0,5
- трехмодульные.................................................................от 1,5х1,5х0,2 до 9х6х0,5
- четырехмодульные.....................................................................................от 2х2х0,2 до 12х8х0,5
Масса ВМ весов, т, не более...............................................................................................................5
Вероятность безотказной работы за 2000 ч...............................................................0,92
Срок службы, лет, не менее.......................................................................................12
наносится:
- фотохимическим способом на маркировочную табличку, расположенную на ШИ или
на ВМ;
- типографским способом на титульный лист Руководства по эксплуатации.
В комплект поставки входят:
1. Весы крановые тензометрические встраиваемые ВКТ «КОВШ».
2. Эксплуатационная документация на весы крановые тензометрические встраиваемые ВКТ «КОВШ».
3. Комплект документации на оборудование, входящее в состав ШИ.
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», Приложение ДА.
Основное поверочное оборудование - эталоны массы 4 разряда в соответствии с ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».
Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.
изложены в руководстве по эксплуатации ЭВ.427427.006 РЭ.
Нормативные документы, устанавливающие требования к весам крановым тензометрическим встраиваемым ВКТ «КОВШ»
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».
