Весы вагонные неавтоматического действия ГРАТОН, 64296-16

Назначение

Весы вагонные неавтоматического действия ГРАТОН (далее - весы) предназначены для измерения массы железнодорожных транспортных средств в статическом режиме.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой. ГПУ может состоять из одной или двух весовых платформ.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются индикатором и выводятся в единицах массы на цифровом табло последнего.

В весах применяются датчики WBK (госреестр № 56685-14) и индикатор CI-6000A (госреестр № 50968-12) производства фирмы «CAS Corporation», Р. Корея.

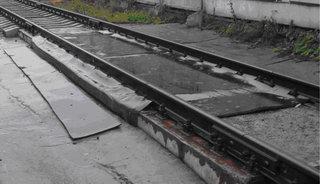

Общий вид весов представлен на рисунке 1.

Маркировка весов выполняется следующим образом: ГРАТОН-X-Y, где:

ГРАТОН - обозначение весов;

X - максимальная нагрузка весов (100, 110 т);

Y - количество весовых платформ в составе ГПУ весов (1, 2).

После поверки индикатор пломбируется поверителем пломбой, защищающей от несанкционированного доступа в режим юстировки. Схема пломбирования индикатора представлена на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) индикатора CI-6000A является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который доступен для просмотра во встроенном меню («Калибровка индикатора»).

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Идентификационные данные ПО индикатора CI-6000A приведены в таблице 1.

Таблица 1

Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Конструкция индикатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011.................................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2.

Пределы допускаемой погрешности устройства установки на нуль......................... ±0,25 е

Диапазон устройства выборки массы тары...............................................от 0 до 50 % Max

Особый диапазон рабочих температур ГПУ, °С..................................от минус 40 до + 50

Диапазон рабочих температур индикатора, °С ....................................от минус 10 до + 40

Потребляемая мощность, В А, не более.....................................................................20

Параметры электрического питания весов от сети переменного тока:

-    напряжение, В..................................................................................................от 187 до 242

-    частота, Гц.......................................................................................................................от 49 до 51

Вероятность безотказной работы за 2000 ч..............................................................0,92

Срок службы не менее, лет....................................................................................10

Значения габаритных размеров и массы весовых платформ приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится способом фотохимпечати на маркировочную табличку, закрепленную на верхней поверхности корпуса индикатора, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Весы вагонные неавтоматического действия ГРАТОН в сборе - 1 комплект

2.    Руководство по эксплуатации весов КОЭН.427468.015.РЭ - 1 экземпляр

3.    Паспорт весов КОЭН.427468.015.ПС - 1 экземпляр

4.    Руководство по эксплуатации индикатора CI-6000A- 1 экземпляр

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение ДА.

Основное поверочное оборудование - гири класса точности M1, M1-2 по ГОСТ OIML R 111-1-2009 Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методах измерений

содержатся в документе «Весы вагонные неавтоматического действия ГРАТОН. Руководство по эксплуатации КОЭН.427468.015.РЭ».

Нормативные документы, устанавливающие требования к весам вагонным неавтоматического действия ГРАТОН

1    ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

2    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерения

массы.
