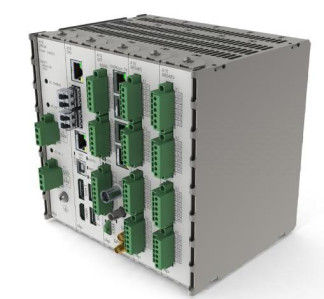

Устройства многофункциональные depRTU, 64300-16

depRTU-A-B 1-... -Bx-[.. ]-Y1-.. Yx

Конструктивное исполнение

A

-

крейтовое исполнение (IP20 по ГОСТ 14254-96) высотой не более 125 мм

H

крейтовое исполнение (IP20 по ГОСТ 14254-96) высотой не более 180 мм

S

крейтовое исполнение (IP20 по ГОСТ 14254-96) высотой не более 125 мм (с креплением модулей болтами на передней панели)

ПП

полевое исполнение (IP65 по ГОСТ 14254-96)

LT

исполнение LT (IP20 по ГОСТ 14254-96)

EM

исполнение ЕМ (IP51 по ГОСТ 14254-96)

Электрические измерения

B1 ... Bx

nMIxy

измерение тока (прямой ввод), где y=1 при /ном=1 А, у - отсутствует при /ном=5 А

nMUxy

измерение напряжения (прямой ввод), где у=230 при ином=230 В, у - отсутствует при ином=57,7 В

где n - количество измерительных каналов от 0 до 1000,

x - заглавная латинская буква, обозначающая тип измерительного канала согласно таблице 7

depRTU-A-B 1-... -Bx-[.. ]-Y1-.. Yx

Унифицированный ввод-вывод

C1 ... Cx

nAIx

унифицированные сигналы аналогового ввода

nAOx

унифицированные сигналы аналогового вывода

nDIx

унифицированные сигналы дискретного ввода

nDOx

унифицированные сигналы дискретного вывода

nCIx

унифицированные сигналы счетного ввода

где n - количество измерительных каналов от 0 до 1000, x - заглавная латинская буква, обозначающая тип измерительного канала согласно таблицам 13-15, а также таблицам, приведенным в РЭ.

Типы и обозначения унифицированных дискретных вводов (DIx) и выводов (DOx) приведены в РЭ на устройства.

Расчетные функции устройства

x

Q

Q

Wx

учет электроэнергии переменного тока, x - заглавная латинская буква, обозначающая исполнение согласно таблице 8

Ех

учет электроэнергии постоянного тока, x - заглавная латинская буква, обозначающая исполнение согласно таблице 9

Q

измерение показателей качества электроэнергии (ПКЭ)

SER

регистрация аварийных событий (РАС)

SVxxxY 1Y2Y3Y4

SV-поток, где ххх = 80 либо 256; Y1, Y2, Y3, Y4 - заглавные латинские буквы, обозначающие исполнение устройства по точности измерения, в соответствии с таблицами 11, 12

C1

функция автоматики управления выключателем (АУВ)

R

функция релейной защиты и автоматики (РЗА)

C2

функция определения места повреждения (ОМП)

и другие функции - обозначения в соответствии с РЭ на устройства

Коммуникационные возможности

x

W

W

nRSххх

интерфейсы RS-485, RS-422, RS-232, ххх = 485, 422, 232 соответственно

nETX

интерфейс 10/100Base-TX

nEFX

интерфейс 10/100Base-FX

где n - количество каналов от 0 до 1000.

Интерфейсы 1000Base-TX, 1000Base-FX, USB-device, USB-host, USB Security key, HDMI, LVDS, GSM, GPS, вход 1PPS, выход 1PPS и другие коммуникационные возможности - обозначения в соответствии с РЭ на устройства.

Модули электропитания

x

Рн

РЦ

nU230

первичное питание 230 В постоянного тока

nU24

первичное питание 24 В постоянного тока

где n - количество модулей электропитания от 0 до 1000.

Другие модули электропитания - обозначения в соответствии с РЭ на устройства.

depRTU-A-B 1-... -Bx-[.. ]-Y1-.. Yx

Д

ополнительные возможности центрального процессора устройства

x

О

S

Fn

увеличенный флэш, где «п» - размер в гигабайтах

Pxy

панель индикации и управления, х - цифра от 1 до 9, y -заглавная латинская буква, обозначающая исполнение в соответствии с РЭ на устройства.

Другие дополнительные возможности - обозначения в соответствии с РЭ на устройства.

Дополнительные возможности встроенного программного обеспечения

x

Д

К

поддержка протоколов передачи по МЭК-60870-5-101 / МЭК-60870-5-104, Modbus RTU / Modbus TCP, IEC 61850-9-2 / IEC 61850-9-2 LE, IEC 61850-8-1 server, IEC 62439 (PRP / HSR), IEEE 1588v2 (PTP) и др. - обозначения в соответствии с руководством по эксплуатации на устройства.

x

Y

Y1

Другие возможности - обозначения в соответствии с руководством по эксплуатации на устройства.

Примечание - Порядок цифробуквенных обозначений может быть изменен изготовителем

Модификация depRTU-LT-ххх

Соответствующая строка обозначения

depRTU-LT-R

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-3RS485-2U24

depRTU-LT-RB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-3RS485-

WB-SER-2U24

depRTU-LT-T

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-1RS485-2TX-

2U24

depRTU-LT-TB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-1RS485-

2TX-WB-SER-2U24

depRTU-LT-F

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-1RS485-2FX-

2U24

depRTU-LT-FB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-1RS485-

2FX-WB-SER-2U24

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

depRTU

depCalibrSV

Номер версии (идентификационный номер ПО)

не ниже 1.10

не ниже 0.0.1.0

Цифровой идентификатор ПО

-

-

Наименование характеристики

Значение

Номинальное среднеквадратическое значение силы переменного тока /ном частотой от 42,5 до 57,5 Гц, А

1 или 5

Номинальное среднеквадратическое значение фазного/междуфазного напряжения переменного тока ином частотой от 42,5 до 57,5 Гц, В

(100/V3)/100 230/(230 • л/3)

Нормальные условия:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

20 ±5 от 30 до 80

Рабочие условия:

-    температура окружающего воздуха, °С:

1)    для устройств без подсистемы подогрева/термостатирования;

2)    для устройств полевого исполнения (depRTU-ПП-хх) с подсистемой подогрева/термостатирования

-    относительная влажность воздуха, без образования конденсата при температуре плюс 30 °С, %

От минус 40 до плюс 70 От минус 70 до плюс 55

до 98

Пределы

допускаемой

основной

абсолютной

погрешности

Пределы допускаемой дополнительной абсолютной погрешности при температуре от 0 до плюс 50 °С

Пределы допускаемой дополнительной абсолютной погрешности при температуре от минус 40 до 0 °С

Пределы допускаемой дополнительной абсолютной погрешности при температуре от плюс 50 до плюс 70 °С

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Способ, по которому осуществляется синхронизация

Пределы допускаемой абсолютной погрешности измерения текущего времени при синхронизации, мкс

Протоколы NTP, SNTP

±100

Протокол PTP

±1

Входной сигнал 1PPS

±1

Обозначение

Измеряемый параметр

Диапазон

измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 5, %, приведённой у*, %

MI

A

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5/ном

±0,001 •/ном (А)

B

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5 •/ном

±0,1 (5)

C

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5^ном

±0,002-/ном (А)

D

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5^ном

±0,2 (5)

E

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5^ном

±0,005 •/ном (А)

F

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5 •/ном

±0,5 (5)

G

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5^ном

±0,01 •/ном (А)

H

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

1,5 •/ном

±1,0 (5)

K

Среднеквадратическое значение силы переменного тока, А

От 0,01 •/ном до

2^ном От 2-Тном до 40^ном

±0,001 •/ном (А) ±1,5 (5)

Обозначение

Измеряемый параметр

Диапазон

измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 5, %, приведённой g*, %

MI

L

Среднеквадратическое значение силы переменного тока нулевой последовательности I0, А

От 0 до 1,5 •Гном

±0,2 (5)

M

Среднеквадратическое значение силы переменного тока, А

От 0,001 до 1, От 0,001 до 0,25 От 0,001 до 0,063

±0,5 (g)

MU

A

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 • ином до 1,5 • ином

±0,001 •ином (А)

B

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 •ином до 1,5 • ином

±0,1 (5)

C

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 • ином до 1,5 • ином

±0,002-ином (А)

D

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 • ином до 1,5 • ином

±0,2 (5)

E

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 •ином до 1,5 • ином

±0,005-ином (А)

F

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 • ином до 1,5 • ином

±0,5 (5)

G

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 ^ином до 1,5 • ином

±0,01-ином (А)

H

Среднеквадратическое значение напряжения переменного тока, В

От 0,1 • ином до 1,5 • ином

±1,0 (5)

K

Среднеквадратическое значение напряжения переменного тока нулевой последовательности U0, В

От 0 до 1,2ином

От 0 до 10

±0,2 (5) ±1,0 (5)

Примечания

1    * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

2    Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют ^ от пределов допускаемой основной погрешности.

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 5, %, приведённой g*, %

WA

Частота сети, Гц

От 40 до 60

±0,01 (А)

Коэффициент мощности Кр

(Кр = P/S)

От минус 1 до плюс 1

±0,2 (5)

У гол между напряжением и током каждой фазы, ..

От минус 180 до плюс 180

±0,5 (А)

Активная мощность Р, Вт

От 0,8 ином

до 1,2ином

От 0,01/ном до 1,5•/ном,

0,25< \КР\< 1

±0,2 (5) для:

0,05 •/ном</<1,5 •/ном

0,8< Кр|< 1

±0,4 (5) для:

0,01 ^/ном</<0,05 •/ном

0,8< |Кр|< 1

±0,3 (5) для:

0,1 •/ном</< 1,5 • /ном

0,5< |Кр|< 0,8

±0,5 (5) для:

0,02 • /ном</<0,1 •/ном

0,5 < |Кр|< 0,8

±0,5 (5) для:

0,1 • /ном</<1,5 ^ном

0,25 < |Кр|< 0,5

Реактивная мощность Q**, вар

От 0,8 ином до 1,2 От 0,02/ном

до 1,5•/ном,

0,25< |Kq|< 1

±0,5 (5) для:

0,05 •/ном< / <1,5 ^ном

0,8< |Kq|< 1, где Kq = Q/S

±0,75 (5) для: 0,02- /ном</<0,05 • /ном 0,8< |Kq|< 1

±0,5 (5) для:

0,1 • /ном< /< 1,5 • /ном

0,5< |Kq|< 0,8

±0,75 (5) для:

0,05 •/ном</<0,1 •/ном

0,5<|Kq|< 0,8

±0,75 (5) для:

0,1 • /ном</< 1,5 •/ном

0,25<|Kq|<0,5

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 5, %, приведённой g*, %

Полная мощность S, В • А

От 0,8 ^ом

до 1,2ином

±0,5 (5) для: 0,05/ном < / < 1,5/ном

От 0,01/ном

до 1,5^/ном

±1,0 (5) для: 0,01/ном</<0,05/ном

WA

Активная энергия

-

Равны пределам погрешности, установленным для класса точности 0,2S по ГОСТ 31819.22-2012

Реактивная энергия

-

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

Частота сети, Гц

От 40 до 60

±0,01 (А)

Коэффициент мощности KP (Кр = P/S)

От минус 1 до плюс 1

±0,2 (5)

У гол между напряжением и током каждой фазы, ..

От минус 180 до плюс 180

±0,5 (А)

WB

±0,5 (5) для:

0,05 -/ном <1< 1,5 -/ном

0,8<|Кр|<1

От 0,8 •Цном

до 1,2•UHOM,

±1,0 (5) для: 0,01-/ном</<0,05-/ном 0,8<|Кр|<1

Активная мощность Р, Вт

От 0,01/ном

до 1,5•/ном,

±0,6 (5) для:

0,1 -/ном </<1,5'/ном

0,5<|Кр|<0,8

0,25 < |Кр| < 1

±1,0 (5) для:

0,02-/ном</<0,1-/ном

0,5< |Кр|<0,8

±1,0 (5) для:

0,1 ■/ном</< 1,5 -/ном

0,25< |Кр| <0,5

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной А, относительной 5, %, приведённой g*, %

WB

Реактивная мощность Q**, вар

От 0,8'-Цном

до 1,2•UHOM,

От 0,02/ном

до 1,5'/ноM,

0,25 < \Kq\ < 1

±0,5 (5) для:

0,05 -/ном< /< 1,5 -/ном

0,8<\Kq\< 1, где Kq = Q/S

±0,75 (5) для: 0,02-/ном</<0,05-/ном 0,8<\Kq\< 1

±0,5 (5) для:

0,1-/ном < 1 < 1,5-/ном

0,5 < \Kq\ < 0,8

±0,75 (5) для:

0,05 -/ном</<0,1 -/ном

0,5<\Kq\< 0,8

±0,75 (5) для:

0,1 -/ном< /<1,5 -/ном

0,25<\Kq\< 0,5

Полная мощность, В-А

От 0,8-Цном до

От 0,01/ном

до 1,5'/ном

±0,5 (5) для: 0,05/ном < / <1,57ном

±1,0 (5) для: 0,01/ном</<0,05/ном

Активная энергия

-

Равны пределам погрешности, установленным для класса точности 0,5S по ГОСТ 31819.22-2012

Реактивная энергия

-

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

Примечания

1    * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

2    ** - абсолютное значение реактивной мощности Q рассчитывается по формуле Q = V S 2 - P2

3    Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют ^ от пределов допускаемой основной погрешности.

Обозначе

ние

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной относительной погрешности, %

EA

Мощность постоянного тока, энергия постоянного тока

От 0,5ином до 1,5 •^ От 0,25 •/ном до 1,5 •/ном

±0,5

От 0,5 • Uном до 1,5 • UH0M, От 0,05^/ном до 0,25 •/ном

±1,0

От 0,5-ином до 1,5•Uном, От 0,01 •./ном до 0,05 •/ном

±2,0

EB

Мощность постоянного тока, энергия постоянного тока

От 0,5 • Uном до 1,5 • Uном, От 0,25 •/ном до 1,5^ном

±1,0

От 0,5 • Uном до 1,5 • Uном, От 0,05^/ном до 0,25 •/ном

±2,0

От 0,5 •^ном до 1,5•Uном, От 0,01 •./ном до 0,05 •/ном

±4,0

EA; EB

Порог чувствительности, % номинального тока, не более

1

-

Примечания

1    Номинальные значения силы постоянного тока на первичных преобразователях (при использовании шунта 75 мВ), А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500.

2    Номинальные значения силы постоянного тока на первичных преобразователях ток-напряжение (напряжение на входе устройств в диапазоне от 0 до 10 В), А: 150, 300; 500; 750; 1000; 1500.

3    Номинальные значения напряжения постоянного тока на первичных преобразователях (напряжение на входе устройств в диапазоне от 0 до 10 В), В: 100; 400; 600; 800; 1500; 3000.

4    Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют ^ от пределов допускаемой основной погрешности.

Измеряемый

параметр

Диапазон

измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной S, %; приведённой g, %

Примечание

1 Среднеквадратическое значение фазного, междуфазного напряжения

U 2), В

От 0,01 •Ц^

до 1,5•Uном

±0,03 (g) при 0,01 ^ном < U <0,1-Цюм; ±0,1 (g) при U > 0,1 •Цюм

Пределы допускаемой погрешности g относительно U^

2 Отрицательное отклонение фазного, междуфазного напряжения 8U(-), %

От 0 до 90

±0,1 (А)

-

3 Положительное отклонение фазного, междуфазного напряжения 8U(+), %

От 0 до 50

±0,1 (А)

-

4 Отклонение

(установившееся отклонение) фазного, междуфазного напряжения SUy 3\ %

От минус 30 до плюс 30

±0,2 (А)

-

5 Частота f Гц

От 42,5 до 57,5

±0,01 (А)

-

6 Отклонение частоты А/ Гц

От минус 7,5 до плюс 7,5

±0,01 (А)

-

7 Коэффициент несимметрии напряжений по обратной последовательности K2U, %

От 0 до 30

±0,15 (А)

-

8 Коэффициент несимметрии напряжений по нулевой последовательности K0U, %

От 0 до 30

±0,15 (А)

-

9 Суммарный коэффициент гармонических составляющих (коэффициент искажения синусоидальности кривой) фазного, междуфазного напряжения KU, %

От 0,1 до 30

±0,05 •(А)

Ku < 1

±5,0 (S)

К

IV

10 Коэффициент n-ой гармонической составляющей фазного, междуфазного напряжения КщП), % (для n от 2 до 50)

От 0,05 до 30

±0,05 (А)

Ku(n) < 1

±5,0 (S)

Ku(n) ^ 1

Измеряемый

параметр

Диапазон

измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой у, %

Примечание

11 Среднеквадратическое значение n-ой гармонической составляющей фазного, междуфазного напряжения Usg(n), В (для n от 2 до 50)

От 0,0005 •Цном

до °,3-ином

±0,05 (у)

^^sg(n)<0,01 • ^^ном

Пределы допускаемой погрешности у относительно ином

±5,0 (5)

Usg(n)—0,01 • Uном

12 Коэффициент m-ой интергамонической составляющей фазного, междуфазного напряжения ^Uisg(m), % (до 50 порядка)

От 0,05 до 30

±0,05 (А)

KUisg(m)<l-

±5,0 (5)

KUisg(m)— 1

13 Среднеквадратическое значение m-ой интергамонической составляющей фазного, междуфазного напряжения Uisg(m), в (до 50 порядка)

От 0,0005 •Цном

до 0,3-ином

±0,05 (у)

Uisg(m)<0,01 • Uном

Пределы допускаемой погрешности у относительно U^

±5,0 (5)

Uisg(m)—0,01 •Uном

14 Длительность провала и прерывания напряжения А^п, с

От 0,01 до 60

±0,02 (А)

-

15 Г лубина провала напряжения 5ип, %

От 10 до 100

±0,2 (А)

-

16 Остаточное напряжение при провале напряжения

Ures, В

От 0,01 •Цном до 0,9-Цном

±0,2 (у)

Пределы допускаемой погрешности у относительно U^

17 Длительность перенапряжения А^^, с

От 0,01 до 600

±0,02 (А)

-

18 Коэффициент временного перенапряжения отн.ед.

От 1,1 до 2,0

±0,002 (А)

-

19 Максимальное значение напряжения при перенапряжении ипер, В

От 1,1 • Uном до

2,0 ином

±0,2 (у)

Пределы допускаемой погрешности у относительно U^

20 Доза фликера

(кратковременная

Pst, длительная Pjt), отн.ед.

От 0,2 до 20

±5 (5)

-

Измеряемый

параметр

Диапазон

измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой g, %

Примечание

21 Среднеквадратическое значение силы переменного

тока I 4), А

От 0,01-Гном до

1,5Гном

±0,03 (g) при 0,01-Гном < Г < 0,1-Гном; ±0,1 (g) при Г > 0,1-Гном

Пределы допускаемой погрешности g относительно Гном

22 Коэффициент несимметрии токов по обратной последовательности

K2I, %

От 0 до 250

±0,1 (А)

0,05-Гном < Г< 1,5-Гном

23 Коэффициент несимметрии токов по нулевой последовательности

K0I, %

От 0 до 250

±0,1 (А)

0,05-Гном < Г< 1,5-Гном

24 Суммарный коэффициент гармонических составляющих (коэффициент искажения синусоидальности кривой) тока К %

От 0,1 до 100

±0,15 (А)

0,01-Гном < I < 0,1-Гном, К1 < 3

±5,0 (5)

0,01-Гном < I < 0,1-Гном, КГ > 3

±0,05 (А)

Г > 0,1-Гном, Ki<2,5

±2,0 (5)

Г > 0,1-Гном, Ki>2,5

25 Коэффициент n-ой гармонической составляющей тока K\(n), % (для n от 2 до 50)

От 0,05 до 100

±0,15 (А)

3

<)

'е'

±5,0 (5)

3

>)

26 Среднеквадратическое значение n-ой гармонической составляющей тока Isg(n), А (для n от 2 до 50)

От 0,0005-Гном до

Гном

±0,15 (g)

Isg(n)<0,03 -Гном

Пределы допускаемой погрешности g относительно Гном

±5,0 (5)

I.^г(n)>0,03•Iном

27 Коэффициент m-ой интергармонической составляющей тока Kiisg(m), % (до 50 порядка)

От 0,05 до 250/(m + 1)

±0,15Гном/Г(1) (А)

КIisg(m)<3'Iном/I(1)

±5,0 (5)

КIisg(m)>3'Iном/I(1)

28 Среднеквадратическое значение m-ой интергармонической составляющей тока Iisg(m), А (до 50 порядка)

От 0,0005-Гном до

2,5'Гном/(т+1)

±0,15 (g)

Iisg(m)<0,03 -Гном

Пределы допускаемой погрешности g относительно Гном

±5,0 (5)

Iisg(m)>0,03 -Гном

Измеряемый

параметр

Диапазон

измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой g, %

Примечание

29 Угол фазового сдвига между фазными напряжениями основной частоты jU, ..

От минус 180 до плюс 180

± 0,1 (А)

0,8-^ом£ U< 1,2•Uном

30 Угол фазового сдвига между фазными токами основной частоты ф1, .°

От минус 180 до плюс 180

± 0,1 (А)

0,1 •/ном</< 1,5 •/ном

± 0,3 (А)

0,01 •/ном</<0,1 •/ном

31 Угол фазового сдвига между напряжением и одноименным током основной частоты фи 5), .°

От минус 180 до плюс 180

± 0,1 (А)

0,1 '/ном</< 1,5 •/ном

0,8•Uном < U <1,2 ^ом

± 0,3 (А)

0,01 •/ном</<0,1 •/ном

0,8•Uном<U<1,2•Uном

±3 (А)

0,01 •/ном</< 1,5 • /ном

0,01 •Цюм < U< 0,8 • Uном

32 Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока фи1(п), .°

От минус 180 до плюс 180

± 3 (А)

0,01 •/ном</<0,1 •/ном

0,8 • U^^U 5 %<Кцп)

5 % <Кщп)

± 5 (А)

0,01/ном</<0,1 •/ном

0,8 • U^^U 1 %<Ki(n)<5 % 1%<KU(n)<5 %

± 1 (А)

/>0,1 •/ном

0,8 • Uном<U

5 %<Ki(n)

5 %<Ku(n)

± 3 (А)

/>0,1 •/ном

0,8 • Uном<U

1 %<K/(n)<5 % 1 %<Ku(n)<5 %

33 Угол фазового сдвига пой (от 2 до 50) гармонической составляющей напряжения

фЩп), .°

От минус 180 до плюс 180

± 3 (А)

0,8 • U^^U 0,2 %<Ku(n)< 1 %

± 1,5 (А)

0,8 • U^^U 1 %<Ku(n)< 5 %

± 0,9 (А)

0,8 • Uном<U

Ku(n)> 5 %

Измеряемый

параметр

Диапазон

измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой g, %

Примечание

34 Коэффициент мощности Кр (Кр = P/S)

От минус 1 до плюс 1

±0,01 (А)

0,05 •/ном</< 1,5 • -^ном

±0,02 (А)

0,01 •/ном</<0,05 • /ном

35 Активная мощность Р 6), Вт:

а)    фазная, трехфазная при симметричной нагрузке;

б)    при однофазной нагрузке

От 0,8 •Цном

до 1,2 UнOM,

От 0,01/ном

до 1,5 /ноM,

0,25< |Кр| < 1

а)    ±0,2 (5)

б)    ±0,3 (5)

0,05 •/ном</<1,5 • /ном

0,8<|Кр|< 1

а) ±0,4 (5)

0,01 •/ном</<0,05 • /ном 0,8<|Кр|< 1

а)    ±0,3 (5)

б)    ±0,4 (5)

0,1 • /ном</<1,5 ^ном

0,5<|Кр|< 0,8

а) ±0,5 (5)

0,02• /ном</<0,1 • /ном

0,5<|Кр|< 0,8

а) ±0,5 (5)

0,1 •/ном</< 1,5 • -^ном

0,25<|Кр|< 0,5

36 Активная мощность прямой последовательности Рь Вт

От 0,001^ном

до 1,5^ном

± [0,5+0,02-(^ном/Р1 - 1|)] (5)

^ном = ^Люм-^ном

37 Активная мощность обратной последовательности

Р2, Вт

От 0,001^ном

до 1,5^ном

± [0,5+0,02•(|Sном/Р 2 -1|)] (5)

^ном = ином^/ном

38 Активная мощность нулевой последовательности Р0, Вт

От 0,001^ном

до 1,5^ном

± [0,5+0,02^(^ном/Р0 - 1|)]

(5)

^ном = ^Люм-^ном

39 Активная однофазная, трехфазная мощность n-ой гармонической составляющей Р(П), Вт (для n от 2 до 50)

От 0,001^ном

до 0,2^ном

± [0,5+0,02^(^ном/Р(п) - 1|)]

(5)

^ном = ^Люм-^ном

40 Реактивная однофазная, трехфазная мощность Q 7), вар

От 0,8 ином до

От 0,02/ном

до 1,5•/ном,

0,25 < |Kq| < 1

±0,5 (5)

0,05 •/ном</<1,5 • /ном

0,8<|Kq|< 1, где Kq = Q/S

±0,75 (5)

0,02 • /ном</<0,05 • /ном 0,8<|Kq|< 1

±0,5 (5)

0,1 •/ном</ <1,5 ^ном

0,5<|Kq|<0,8

±0,75 (5)

0,05 • /ном</<0,1 • /ном

0,5<|Kq|< 0,8

±0,75 (5)

0,1 •/ном</< 1,5 • -^ном

0,25<|Kq|< 0,5

Измеряемый

параметр

Диапазон

измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой g, %

Примечание

41 Реактивная мощность прямой последовательности 01, вар

От 0,001-Sном

до 1,5-5<ном

± [0,5+0,02 - (|Sном/ 01 - 11)] (5)

^ном _ ином-/ном

42 Реактивная мощность обратной последовательности 02, вар

От 0,001-Sном

до 1,5-5<ном

± [0,5+0,02•(|Sном /02 - 1|)]

(5)

^ном _ ином-/ном

43 Реактивная мощность нулевой последовательности 00, вар

От 0,001-Sном

до 1,5-5<ном

± [0,5+0,02-(^ом /00 - 1|)] (5)

^ном _ ином-/ном

44 Реактивная однофазная, трехфазная мощность n-ой гармонической составляющей 0(n), вар (для n от 2 до 50)

От 0,001- Sном до 0,2• 5<ном

± [0,5+0,02-(^ом /0(n) -1|)] (5)

^ном _ ином-/ном

45 Полная однофазная, трехфазная мощность S 8), ВА

От 0,8^Цном

до 1,2•UHOM,

От 0,01/ном

до 1,5-/ном

± 0,5 (5)

0,05/ном < / <1,5-/ном

± 1,0 (5)

0,01/ном</<0,05/ном

46 Полная мощность прямой последовательности S1, В- А

От 0,001-Sном

до 1,5-5<ном

± [0,5+0,02-(^ном/^ - 1|)]

(5)

^ном _ ином-/ном

47 Полная мощность обратной последовательности S2, В А

От 0,001-Sном

до 1,5-5<ном

± [0,5+0,02-(^номА^ - 1|)]

(5)

^ном _ ином-/ном

48 Полная мощность нулевой последовательности S0, В-А

От 0,001-Sном

до 1,5-5<ном

± [0,5+0,02-(^номЛ% - 1|)]

(5)

^ном _ ином-/ном

49 Полная однофазная, трехфазная мощность n-ой гармонической составляющей S(n), В-А (для n от 2 до 50)

От 0,001-Sном

до 0,2-5<ном

± [0,5+0,02-(^ом/% - 1|)]

(5)

^ном _ ином-/ном

Измеряемый

параметр

Диапазон

измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной S, %; приведённой g, %

Примечание

50 Активная энергия Wp 9), кВт-час:

а)    фазная, трехфазная при симметричной нагрузке;

б)    при однофазной нагрузке

-

а)    ±0,2 (S)

б)    ±0,3 (S)

0,05 -/ном</< 1,5 -/ном

0,8< Кр|< 1

а) ±0,4 (S)

0,01-/ном</<0,05-/ном 0,8<|Кр|< 1

а)    ±0,3 (S)

б)    ±0,4 (S)

0,1 -/ном</<1,5 -/ном

0,5<Кр|< 0,8

а) ±0,5 (S)

0,02-/ном£/<0,1 -/ном

0,5<|Кр|< 0,8

а) ±0,5 (S)

0,1 -/ном</<1,5 -/ном

0,25<|Кр|< 0,5

51 Активная энергия прямой последовательности Wp1, кВт-час

-

± [0,5+0,02-(|^ном/^1 - 1|)] (S)

^ном = Uном'/ном

52 Реактивная однофазная, трехфазная энергия Wq 10), квар-час

-

±0,5 (S)

0,05-/ном < 1 < 1,5-/ном

0,8 < \Kq\ < 1, где Kq = Q/S

±0,75 (S)

0,02 - /ном</<0,05 - /ном

0,8 < |Kq| < 1

±0,5 (S)

0,1 -/ном < 1 < 1,5 -/ном

0,5 < |Kq| < 0,8

±0,75 (S)

0,05 -/ном£/<0,1 -/ном

0,5 < |Kq| < 0,8

±0,75 (S)

0,1 -/ном < 1 < 1,5 -/ном

0,25 < |Kq| < 0,5

53 Реактивная энергия прямой последовательности Wq1, квар-час

-

± [0,5+0,02-(|^ном/01 - 1|)] (S)

*$ном = ^Люм'-^ном

Примечания

1    Для измеряемых параметров, для которых установлены пределы допускаемой дополнительной погрешности, в настоящей таблице приведены пределы допускаемой основной погрешности; для измеряемых параметров, для которых пределы допускаемой дополнительной погрешности не установлены, приведены пределы допускаемой погрешности.

2    Среднеквадратическое значение напряжения переменного тока с учётом сигналов основной частоты, гармоник и интергармоник U, среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения прямой последовательности U1, среднеквадратическое значение напряжения обратной последовательности U2, среднеквадратическое значение напряжения нулевой последовательности U0.

Название характеристики

depRTU-SV256АY,

depRTU-SV80АY

Диапазон измерения и преобразования напряжения переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц, В

От 0,01‘ Ц'ном до 2' Ц'ном

Пределы допускаемой основной приведенной (к номинальному значению напряжения переменного тока) погрешности преобразования и измерения напряжения переменного тока в диапазоне частот от 42,5 до 69 Гц, %*

±0,03 (у) при

0,01 иШм < U < 0,1-^ом;

±0,1 (у) при U > 0,1

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Название характеристики

depRTU-SV256АY,

depRTU-SV80АY

Пределы допускаемой основной абсолютной погрешности преобразования угла фазового сдвига между входным и выходным напряжением переменного тока (в диапазоне от 0,1- ином до 1,5- ином), • • °

Y=

B

±0,1

C

±0,05

Количество выборок за период номинальной частоты счет/период

256 / 80

Частота аналого-цифрового преобразования, Гц

12800 / 4000

Формат передачи данных

Цифровой поток в соответствии с п. № 2.22 ТУ

Примечание: * - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют 0,5 пределов основной погрешности при измерении соответствующего параметра.

Название характеристики

depRTU-SV256Y 1Y2, depRTU-SV80Y1Y2

depRTU-SV80-R

Диапазон измерения и преобразования силы переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц, А

От 0,01Гном до 1,5Гном

От 0 до 40-Гном (Режим кратковременной нагрузки до 0,5 с)

Пределы допускаемой основной погрешности* измерения и преобразования силы переменного тока в диапазоне частот от 42,5 до 69 Гц, %

Y1=

D

±0,5 (5***) при 0,01 Гном < I < 0,05-Гном;

±0,3 (5***) при

0,05-Гном < I< 0,33-Гном;

±0,1 (g**) при I > 0,33-Гном

±0,03 (g**) при

Г < 0,1 -Гном;

±0,2 (5***) при

0,1 -Гном < Г < 1,5 -Гном;

±1,5 (5***) при Г > 1,5 Гном

E

±0,2 (5***) при 0,01 Гном < I < 0,05-Гном;

±0,1 (5***) при I > 0,05-Гном

±0,03 (g**) при

Г < 0,1 -Гном;

±0,2 (5***) при

0,1 -Гном < Г < 1,5 -Гном;

±1,5 (5***) при

Г > 1,5-Гном

Название характеристики

depRTU-SV256Y 1Y2, depRTU-SV80Y 1Y2

depRTU-SV80-R

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Пределы допускаемой основной абсолютной погрешности преобразования угла фазового сдвига между силой переменного тока на входе и выходе (в диапазоне

от 0,1Гном до 1,5ГномХ •••

Y2=

F

±0,1

±0,5

G

±0,05

Количество выборок за период номинальной частоты счет/период

256 / 80

80

Частота аналого-цифрового преобразования, Гц

12800 / 4000

4000

Формат передачи данных

Цифровой поток в соответствии с п. № 2.22 ТУ

Примечания

1* - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют 0,5 пределов основной погрешности при измерении соответствующего параметра.

2** - пределы допускаемой приведенной (к номинальному значению силы переменного тока) погрешности.

3*** - пределы допускаемой относительной погрешности.

Обозначение

Диапазон

измерений

Пределы допускаемой основной погрешности: абсолютной А; приведённой g*, %

А

От 0 до 10 В

B

От 0 до 5 мА

C

От 0 до 20 мА От 4 до 20 мА

±0,25 (g)

D

От 0 до 20 мA От 4 до 20 мA

±0,1 (g)

E

От 0 до 5 мА

AI

F

±10 В ±5 В

±0,1 (g)

G

От 0 до 5 В От 0 до 10 В

±0,1 (g)

H

±20 мА

±0,1 (g)

K

От 0 до 60 мВ

±0,15 (А)

L

От 0 до 75 мВ

±0,5 (g)

M

От 0 до 2 В

±0,25 (g)

Обозначение

Диапазон

измерений

Пределы допускаемой основной погрешности: абсолютной А; приведённой g*, %

AI

N

От 0,8 • Ц'ном до 1,2 •

U^ = (100/л/3 ) / 230 В постоянного тока

±0,005 • ^ом (А)

O

От 38 до 105 Ом

±0,2 (g)

P

От 76 до 210 Ом

Q

От 76 до 320 Ом

R

От 380 до 1050 Ом

S

От 48 до 160 Ом

T

От 96 до 320 Ом

U

От 38 до 210 Ом

±0,1 (g)

V

От 0 до 1400 Ом От 1400 до 2000 Ом

±1 (А) ±2 (А)

W

От 0 до 3150 Ом От 3150 до 4500 Ом

±2 (А) ±4 (А)

погреш

темпер

погреш

Примечания

1* - пределы допускаемой приведенной (к верхнему значению диапазона измерения) ности.

2 Пределы допускаемой дополнительной погрешности, вызываемой изменением атуры окружающей среды на ±10 °С составляют ^ от пределов допускаемой основной ности.

Обозначение

Диапазон изменения выходных сигналов

Пределы допускаемой основной приведенной (к верхнему значению диапазона измерения) погрешности, %

AO

А

От 0 до 5 мА

±0,1

B

От 0 до 10 В

C

От 0 до 20 мА

Примечание - Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют ^ от пределов допускаемой основной погрешности.

Обозначение

С!

Характеристики

A

B

C

Измеряемый параметр

Счет импульсов и частота входного сигнала

Счет

импульсов

Счет импульсов и частота входного сигнала

Диапазон входного сигнала /вх, Гц

От 10 до 5000

От 0,1 до 200

От 0,1 до 200

Длительность импульса, % от длины минимального периода, не менее

От 40 до 60

От 40 до 60

От 40 до 60

Пределы допускаемой абсолютной погрешности счета импульсов, имп.

±1

±1

±1

Время измерения частоты ^изм, мс

1000

-

Программируется в диапазоне от 5 до 65000

Временное разрешение ^раз, мс

-

-

1

Пределы допускаемой относительной погрешности канала измерения частоты, %

(1/^изм • /вх)) •100 +0,01

-

0

0

3 о ^ +

аз

Характеристика

Значение

Устройства соответствуют I классу по способу защиты человека от поражения электрическим током согласно ГОСТ 12.2.007.0-75

Степень защиты (ГОСТ 14254-96/МЭК 529-89) устройств:

-    крейтового исполнения (depRTU-хх, depRTU-S-хх, depRTU-H-хх)

-    полевого исполнения (depRTU-ПП-хх)

-    исполнения depRTU-LT-хх

-    исполнения depRTU-ЕМ-хх

IP20

IP65

IP20

IP51

Потребляемая мощность (при ином), В А, не более

15

Потребляемая мощность по каждому измерительному токовому входу, В А, не более

0,3

Потребляемая мощность по каждому измерительному входу напряжения, В А, не более

0,2

Габаритные размеры устройств (ШхВхГ), мм, не более:

-    крейтового исполнения (depRTU-хх)

-    крейтового исполнения (depRTU-S-хх)

-    крейтового исполнения (depRTU-H-хх)

-    полевого исполнения (depRTU-ПП-хх)

-    исполнения depRTU-LT-хх

-    исполнения depRTU-ЕМ-хх

710x125x170

710x125x170

710x180x170

285x260x80

170x150x80

190x220x100

Характеристика

Значение

Масса устройства, кг, не более:

- крейтового исполнения (depRTU-хх)

8,0

- крейтового исполнения (depRTU-S-хх)

8,0

- крейтового исполнения (depRTU-Н-хх)

12,0

- полевого исполнения (depRTU-ПП-хх)

4,0

- исполнения depRTU-LT-хх

1,0

- исполнения depRTU-ЕМ-хх

2,0

Средний срок службы, лет, не менее

40

Средняя наработка на отказ, ч, не менее

140 000

Среднее время восстановления работоспособности, мин, не более

30
