| Номер в госреестре | 64304-16 |
| Наименование СИ | Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносные) |
| Обозначение типа СИ | КПП-6 |
| Изготовитель | ООО "Спецпроект", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты средств измерений и вспомогательного оборудования предназначены для поверок средств измерений высоты нижней границы облаков (СИ ВНГО) с верхними пределами измерений до 3000 м, выполняемых по методам документа МИ 2713-2008.
КПП-6 состоит из следующих основных частей:
- дальномера лазерного Leica DISTO D5 (номер по ФИФ № 41142-09) (рисунок 4), используемого только при поверках СИ ВНГО, принцип действия которых основан на определении длины пути распространения прямых и отраженных световых импульсов, генерируемых дальномером через заданные промежутки времени. Поверка СИ ВНГО указанного типа выполняется методом сличения расстояния до светоотражающей мишени, измеренного дальномером Leica DISTO D5, с показаниями поверяемого СИ ВНГО, направленного на ту же отражающую поверхность (по МИ 2713-2008);
- замыкателя оптического - вспомогательного устройства, предназначенного для замыкания светового потока, поступающего от передатчика к приемнику измерителя высоты облаков;
- линии задержки ЛЗТ-2 (номер по ФИФ № 47457-11) (рисунок 2), используемой только для поверок СИ ВНГО, принцип действия которых основан на определении длины пути распространения прямых и отраженных радиочастотных электромагнитных импульсов (принцип радиолокации). Поверка СИ ВНГО указанного типа заключается в пропускании выходного сигнала СИ ВНГО через линию задержки ЛЗТ-2, позволяющей имитировать различные значения длин (дальностей) в диапазоне измерений поверяемого СИ ВНГО;
- кабельной вставки (рисунок 3) - вспомогательного устройства, предназначенного для подключения линии задержки к измерителям высоты облаков;
- осциллографа - мультиметра АКИП 4125/1 (номер по ФИФ № 54285-13) (рисунок 5) -вспомогательного СИ, необходимого для измерений параметров радиочастотных импульсов на входе и выходе линии задержки;
- персонального IBM- совместимого компьютера, необходимого для оформления результатов измерений выполняемых в полевых условиях, непосредственно на местах проведения поверочных работ, программно-вычислительный комплекс (ПВК).
- транспортировочного футляра с виброгасящими и теплоизолирующими вкладышами, обеспечивающего механическую прочность вложенных в футляр составных частей КПП-6 при транспортировании.
Используемые в составе КПП-6 дальномер лазерный Leica DISTO D5 и линия задержки ЛЗТ-2 функционально не связаны друг с другом и могут использоваться только по -отдельности, в зависимости от типа подлежащего поверке СИ ВНГО.
Общий вид КПП-6 представлен на рисунке 1. Составные части КПП-6 представлены на рисунках 2-5.
Конструкция СИ, входящих в КПП-6 исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
г
• I •>
=1Г

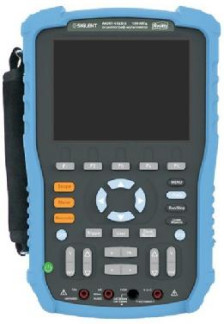

Рисунок 4 - Дальномер лазерный Leica DISTO D5 Рисунок 5 - Осциллограф - мультиметр
АКИП 4125/1
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон фиксированных значений высот нижней границы облаков (ВНГО), воспроизводимых КПП-6 (при использовании ЛЗТ-2), м (соответствующие им значения времен задержек), нс | 15(100), 30(200), 60 (400), 120 (800), 450 (3000), 900 (6000), 1800 (12000), 2400 (16000), 3000 (20000) |
| Пределы допускаемой абсолютной погрешности воспроизводимых КПП-6 фиксированных значений высот нижней границы облаков (при использовании ЛЗТ-2), м (соответствующие им значения времен задержек), нс | ±0,90(±6); ±1,80(±12); ±2,70(±18); ±3,60(±24); ±5,55(±37); ±13,80(±92); ±19,55(±133); ±48,75(±325); ±75,00(±500) |
| Диапазон измерений КПП-6 (при использовании Leica DISTO D5), м | от 0,05 до 200 |
| Пределы допускаемой абсолютной погрешности КПП-6 (при использовании Leica DISTO D5: - до 10 метров, мм - от 10 метров до 30 метров, мм - более 30 метров, мм - режим больших длин, мм | ±1,0 ±(1+2,5 10-2D) ±(1+1010-2D) ±(1+15- 10-2D) (D - измеряемое расстояние, м) |
| Г абаритные размеры футляра (длина х высота х ширина), мм | 440х415х136 |
| Масса с транспортировочным футляром, кг | 6 |
| Электропитание: - ЛЗТ-2, от электросети переменного тока частотой 50 Гц напряжением, В; - Leica DISTO D5, от встроенного источника постоянного тока (2 элемента АА) напряжением, В | 220+1* 2,5 |
| Потребляемая мощность: - ЛЗТ-2, Вт, не более | 3 |
| Продолжительность непрерывной работы осциллографа -мультиметра АКИП 4125/1, в автономном режиме от встроенной аккумуляторной батареи, ч, не более | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, гПа | от плюс 15 до плюс 35 до 80 от 660 до 1100 |
| Условия транспортирования: Климатические факторы - по п. 10.3 ГОСТ 15150: - температура воздуха в пределах, °С - относительная влажность воздуха при температуре 25°С, % - пониженное атмосферное давление, гПа Механические факторы - по п. 4.9.9 ГОСТ 22261-94: - частота ударов/мин при ускорении 30 м/с2) | от минус 50 до плюс 50 до 100 до 660 100±20 |
| Средний срок службы, лет | 10 |
| Среднее время наработки на отказ, ч | 10000 |
| Среднее время восстановления рабочего состояния, мин | 90 |
наносится типографским способом на титульные листы Руководства по эксплуатации и Формуляра КПП-6.
Таблица 2
| Обозначение | Наименование | Количество |
| Leica DISTO D5 | Дальномер лазерный | 1 |
| ИАЖЮ.401163.001 | Линия задержки ЛЗТ-2 | 1 |
| АГВР.203624.001 | Замыкатель оптический | 1 |
| АКИП 4125/1 | Осциллограф-мультиметр | 1 |
| АГВР.685631.001 | Кабельная вставка | 1 |
| АГВР.46645.002 | Программно-вычислительный комплекс (ПВК) | 1 |
| СТ-840 | Транспортировочный футляр | 1 |
| АГВР.416321.002 РЭ | Руководство по эксплуатации | 1 экз. |
| АГВР.416321.002 ФО | Формуляр | 1 экз. |
| МП 254-0027-2014 | Методика поверки | 1 экз. |
| В соответствии с вложением | Эксплуатационная документация на составные части КПП-6 | 1 экз. |
осуществляется по документу МП 254-0027-2014 «Комплект средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносной) (КПП-6). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 октября 2014 года.
Основные средства поверки:
При поверке дальномера Leica DISTO D5, входящего в состав КПП-6 применяются следующие средства поверки и оборудование:
- набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерений дальномера и определены с погрешностью не более ±0,3 мм, например светодальномером типа СП ГОСТ 19223-90 или лентой измерительной эталонной 3-го разряда (номер по ФИФ № 36469-07);
При поверке линии задержки ЛЗТ-2, входящей в состав КПП-6 применяются следующие средства поверки и оборудование:
- источник временных сдвигов И1-8 с диапазоном измерений от 0 до 1,5 •Ю4 нс, пределы допускаемой абсолютной погрешности ±0,5 нс;
- осциллограф универсальный С1-104 с диапазоном измерений от 4-10-9 до 0,5 с;
- генератор импульсов Г5-78 с диапазоном измерений от 1 до 5-105 нс, пределы допускаемой абсолютной погрешности ±(0,14+0,5) нс, где t - измеренное значение времени импульса.
Знак поверки наносится на «Свидетельство о поверке».
приведены в документе «Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносные) (КПП-6). Руководство по эксплуатации АГВР.416321.002 РЭ»
Нормативные и технические документы, устанавливающие требования к комплектам средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносным) (КПП-6)
1 «Приказ № 436 от 19 октября 2015 г. Министерства природных ресурсов и экологии об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
2 ГОСТ 8.129-2013 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений времени.
3 ГОСТ 8.503-84 ГСИ Государственная поверочная схема для средств измерений длины в диапазоне 24 - 75 000 м.
4 «Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений высоты нижней границы облаков (переносные) (КПП-6). Технические условия АГВР.416321.002 ТУ».
