| Номер в госреестре | 64307-16 |
| Наименование СИ | Сигнализаторы горючих газов |
| Обозначение типа СИ | HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz |
| Изготовитель | "Honeywell Analytics Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы горючих газов моделей HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz (далее - сигнализаторы) предназначены для измерения и сигнализации о превышении заданных значений довзрывоопасной концентрации метана и пропан-бутановой смеси в воздухе помещений для установки газоиспользующего оборудования жилых домов индивидуальной застройки и отдельных квартир домов многоэтажной застройки.
Сигнализаторы представляют собой стационарные автоматические приборы непрерывного действия.
Принцип действия сигнализаторов:
- HF500NG, HF500LPG - термокаталитический, основанный на измерении сопротивления каталитически активного элемента датчика вследствие сгорания на нем молекул определяемого компонента;
- JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz - полупроводниковый, основанный на измерении проводимости полупроводникового чувствительного элемента под воздействием на него определяемого компонента.
Способ отбора пробы - дифузионный.
Сигнализаторы моделей HF500NG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz предназначены для измерения довзрывоопасной концентрации метана.
Сигнализатор модели HF500LPG предназначен для измерения довзрывоопасной концентрации пропан-бутановой смеси (по бутану).
Конструктивно сигнализаторы выполнены одноблочными в пластиковом корпусе. Внутри корпуса находится печатная плата с электронными компонентами, генератором звукового сигнала и датчиком. На лицевой панели сигнализатора расположены: световые индикаторы наличия питания (зеленый), превышения порога срабатывания (красный), отказа устройства (желтый), кнопка для проверки работоспособности устройства или для временного отключения звукового сигнала.
Сигнализаторы оснащены двумя реле для автоматической активации исполнительного устройства (например, отсечного газового клапана) и для подачи сигнала на внешнюю систему управления (например, пожарную сигнализацию) при превышении установленного значения концентрации определяемого компонента.

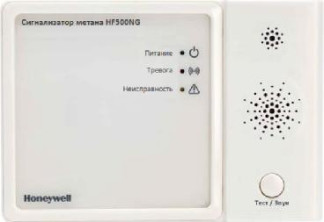

Внешний вид сигнализаторов показан на рисунках 1 - 4.
Место для пломбирования и нанесения знака поверки показано на рисунках 5 - 6.
| Сигиалымтор Ьутаиа HF5001PG | ||
| Пята‘ше | • 6 | |
| тревог* | • и | |
| Нввспрйвносгв | ||
| Hoaerwei | ||
о
Рис. 5. Место для пломбирования и нанесения Рис. 6. Место для пломбирования и нанесения знака поверки сигнализаторов HF500NG, знака поверки сигнализаторов JTQJ-BF-
HF500LPG 6618/B, JTQJ-BF-6618/B BaltGaz
Программное обеспечение отсутствует.
| Наименование параметра | Значение | |
| Порог срабатывания сигнализации (по бутану), % НКПР | 10 | |
| Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, % НКПР | ±3 | |
| Время прогрева, с, не более | 20 | |
| Время срабатывания сигнализации, с, не более | 5 | |
| Электропитание осуществляется однофазным переменным током номинальной частотой 50 Гц и номинальным напряжением 220 В | ||
| Потребляемая мощность, В-А, не более | 4 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 150х104х40 | |
| Масса, кг, не более | 0,4 | |
| Средний срок службы, лет, | 5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кП | от -10 до +55 от 0 до 95 от 86 до 106 | |
Метрологические и технические характеристики моделей JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz представлены в таблице 2.
Таблица 2
| Наименование параметра | Значение | |
| Порог срабатывания сигнализации (по метану), % НКПР | 4 | |
| Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, % НКПР | ±3 | |
| Время прогрева, мин, не более | 6 | |
| Время срабатывания сигнализации, с, не более | 25 | |
| Электропитание осуществляется от адаптера питания стабилизированным напряжением 24 B±10% с выходной мощностью не менее 12 Вт | ||
| Потребляемая мощность, В-А, не более | 2 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 88х88х42 | |
| Масса, кг, не более | 0,9 | |
| Средний срок службы, лет | 5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха ,% - атмосферное давление, кПа | от 0 до +55 от 0 до 93 от 86 до 106 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Сигнализатор.
Адаптер питания (для моделей JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz). Руководство по эксплуатации.
Паспорт.
Методика поверки.
осуществляется в соответствии с документом МП 64307-16 «Сигнализаторы горючих газов HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz. Методика поверки», утвержденной ФБУ «Нижегородский ЦСМ» 02 марта 2016 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси состава метан - воздух № 10653-2015, бутан - воздух № 10544-2014,
- воздух сжатый очищенный ГОСТ 17433-80.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт и (или) в виде наклейки наносится на прибор.
Сведения о методике измерений приведены в руководстве (инструкции) по эксплуатации.
Нормативные и технические документы, устанавливающие требования к сигнализаторам горючих газов HF500NG, HF500LPG, JTQJ-BF-6618/B, JTQJ-BF-6618/B BaltGaz
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
Техническая документация фирмы «Honeywell Analytics Ltd», Великобритания.
