Хроматографы газовые с масс-спектрометрическими детекторами TRACE 1300/1310 (хроматографы) ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (детекторы), 64322-16

64322-16
Хроматографы газовые TRACE 1300/1310 с масс-спектрометрическими детекторами ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (далее - хроматографы) предназначены для разделения компонентов и измерения их содержания в органических и неорганических веществах.
Карточка СИ
Номер в госреестре 64322-16
Наименование СИ Хроматографы газовые с масс-спектрометрическими детекторами
Обозначение типа СИ TRACE 1300/1310 (хроматографы) ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (детекторы)
Изготовитель "Thermo Fisher Scientific", США; Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия
Год регистрации 2016
Срок свидетельства 24.06.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые TRACE 1300/1310 с масс-спектрометрическими детекторами ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (далее - хроматографы) предназначены для разделения компонентов и измерения их содержания в органических и неорганических веществах.

Описание

Хроматографы газовые TRACE 1300/1310 (отличаются наличием дисплея на передней панели) с масс-спектрометрическими детекторами ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (отличаются наличием шлюза для ввода/вывода источника ионизации) представляют собой универсальные стационарные приборы, состоящие из основного блока, включающего термостат колонок со встроенным процессором, электроникой и пневматикой; сменных взаимозаменяемых модулей инжекторов. Масс-спектрометрические детекторы представляют собой отдельные приборы в изолированном корпусе. В состав хроматографов входят система управления, сбора и обработки данных.

Для проведения анализа с программированием температуры в области отрицательных значений применяют криогенные приставки с охлаждением жидким диоксидом углерода (до минус 50 °С) или жидким азотом (до минус 100 °С).

Для многомерной хроматографии предусмотрено размещение кранов-переключателей и хроматографических колонок в дополнительном термостате с возможностью обогрева в изотермическом режиме до 175 °С. Дополнительный термостат монтируется слева от хроматографа.

Для реализации методов высокоскоростной хроматографии прибор оснащается приставкой UltraFast, которую устанавливают в базовый термостат.

Для ввода пробы в капиллярные колонки предусмотрены следующие устройства: стандартный инжектор-испаритель с делением/без деления (split/splitless - SSL) пробы, инжектор-испаритель с функцией обратного сброса пробы (SSLBKF) с делением/без деления потока, инжектор-испаритель для ввода больших объемов пробы, охлаждаемый инжектор для прямого ввода проб, инжектор с программированием температуры, инжектор для широких капиллярных колонок (wide bore) с обдувом уплотнений. Краны-дозаторы для ввода газообразных проб или проб нестабильных жидкостей устанавливают в дополнительный термостат или как внешнее устройство. Хроматографы могут комплектоваться автоматическими дозаторами жидких проб, термодесорбером, статическим и/или динамическим парофазным дозатором и пиролитической приставкой.

Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через встроенную в прибор клавиатуру, либо при помощи программного обеспечения (ПО), установленного на персональном компьютере.

С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.

Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.

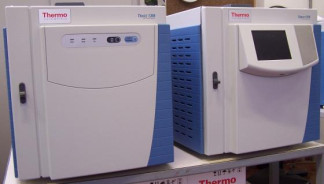

Рис. 2. Фотографии общего вида хроматографа Рис. 3. Фотографии общего вида хроматографа

газового TRACE 1310 с масс-спектрометрическим детектором Q Exactive GC газового TRACE 1310 с масс-спектрометрическим детектором ISQ

Рис. 4. Фотографии общего вида хроматогра- Рис. 5. Фотографии общего вида хроматографов газовые TRACE 1310 с масс-спектро- фов газовые TRACE 1310с масс-спектрометри-метрическими детекторами TSQ 8000 Evo/Duo    ческим детекторами DFS.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Xcalibur

Номер версии (идентификационный номер ПО)

2.2

Цифровой идентификатор ПО

31732E3C

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC32

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Trace Finder

Номер версии (идентификационный номер ПО)

3.20

Цифровой идентификатор ПО

9D02F8CA

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC32

Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры хроматографов, отслеживать выполнение анализа, обрабатывать экспериментальные данные.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Влияние программного обеспечения хроматографа учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 3 Метрологические характеристики хроматографов газовых TRACE 1300/1310 с масс-спектрометрическими детекторами ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo_

Тип ионизации

Электронный

удар

Отношение сигнал/шум (режим Scan 200-300 а.е.м., скорость 2 скан/с, измерение по m/z 284), не менее:

- масс-спектрометрический детектор ISQ (при вводе 2 пг гексахлорбензола)

600:1

- масс-спектрометрический детектор Q Exactive GC (при вводе 0,1 пг гексахлорбензола)

3000:1

- масс-спектрометрический детектор DFS (при вводе 200 пг гексахлорбензола)

25:1

- масс-спектрометрический детектор TSQ 8000 Evo/Duo (при вводе 2 пг гексахлорбензола)

1000:1

Отношение сигнал/шум (режим Scan 200-300 а.е.м., скорость 2 скан/с, измерение по m/z 272), не менее:

- масс-спектрометрический детектор ISQ (при вводе 1 пг ортофторнафтали-на)*

1500:1

- масс-спектрометрический детектор Q Exactive GC (при вводе 0,1 пг ортоф-торнафталина) *

10000:1

- масс-спектрометрический детектор TSQ 8000 Evo/Duo (при вводе 1 пг ор-тофторнафталина) *

1500:1

Предел допускаемого относительного СКО выходного сигнала при ручном дозировании, %, не более:

- времени удерживания

2

- площади пика

5

Пределы допускаемого изменения выходного сигнала за 8 часов непрерывной работы при ручном дозировании, %, не более:

- времени удерживания

±3

- площади пика

±7

Потребляемая мощность, В А, не более:

- масс-спектрометрические детекторы ISQ

1800

- масс-спектрометрические детектор Q Exactive GC

4000

- масс-спектрометрический детектор DFS

12000

- масс-спектрометрический детектор TSQ 8000 Evo/Duo

4500

Габаритные размеры (длинахширинахвысота), мм, не более:

- масс-спектрометрические детекторы ISQ

440х330х680

- масс-спектрометрические детектор Q Exactive GC

950х910х1480

- масс-спектрометрический детектор DFS

1700x1900x1820

- масс-спектрометрический детектор TSQ 8000 Evo/Duo

440x400x890

Масса, кг, не более:

- масс-спектрометрические детекторы ISQ

45

- масс-спектрометрические детекторы Q Exactive GC

254

- масс-спектрометрический детектор DFS

875

- масс-спектрометрический детектор TSQ 8000 Evo/Duo

61

* Примечание: поверка проводится только по гексахлорбензолу

Условия эксплуатации:

-    температура окружающей среды, °С

от +15 до +27 от 40 до 80 от 84 до 106 220±10 % 50±1 %

-    относительная влажность (при 25 °С), %

-    атмосферное давление, кПа

-    напряжение электрического тока, В

-    частота, Гц

Знак утвержденного типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

-    хроматограф газовый TRACE 1300/1310 (основной блок с интегрированным процессором и электронным контролем) (по заказу);

-    детекторы масс-спектрометрические ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo (по заказу);

-    съемные взаимозаменяемые модули инжекторов;

-    комплект принадлежностей (шприцы, трубки с фитингами, уплотняющие элементы, пленочный расходомер и др.);

-    руководство по эксплуатации;

-    методика поверки.

Поверка

осуществляется по документу МП 64322-16 "Хроматографы газовые TRACE 1300/1310 с масс-спектрометрическими детекторами ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo. Методика поверки", утвержденному ФГУП "ВНИИМС" 25 февраля 2016 г.

Лист № 5 Всего листов 5

Основные средства поверки: государственный стандартный образец состава гексахлорбензола ГСО № 7495-98.

Знак поверки наносится на верхнюю часть правой боковой панели хроматографа.

Сведения о методах измерений

нет.

Нормативные и технические документы, устанавливающие требования к хроматографам газовым TRACE 1300/1310 с масс-спектрометрическими детекторами ISQ, Q Exactive GC, DFS, TSQ 8000 Evo/Duo

1    Техническая документация фирмы-изготовителя "Thermo Fisher Scientific", США.

2    Техническая документация фирмы-изготовителя "Thermo Fisher Scientific" (Bremen) GmbH, Германия.

3    Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательные метрологических требований к ним, в том числе показателей точности"

4    Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 425 " Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды и обязательные метрологические требования к ним, в том числе показатели точности"

64322-16
Номер в ГРСИ РФ:
64322-16
Производитель / заявитель:
"Thermo Fisher Scientific", США; Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия
Год регистрации:
2016
Cрок действия реестра:
24.06.2021
