| Номер в госреестре | 64323-16 |
| Наименование СИ | Дефектоскопы оптические |
| Обозначение типа СИ | CoroCam 6, CoroCam 7, CoroCam 8 |
| Изготовитель | "UVIRCO Technologies (Pty) Ltd.", ЮАР |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы оптические CoroCam 6, CoroCam 7, CoroCam 8 предназначены для неконтактных измерений количества импульсов от потока фотонного излучения, возникающего в месте дефекта на высоковольтном оборудовании, и температуры места дефекта по собственному тепловому излучению.
Принцип действия дефектоскопов оптических CoroCam 6, CoroCam 7, CoroCam 8 основан на том, что излучение от коронного разряда, возникающего в месте образующегося дефекта на высоковольтном оборудовании, проходит через оптическую систему, которая пропускает фотоны выбранного диапазона УФ-излучения и подавляет излучение всех остальных длин волн. Затем электроника производит регистрацию отдельных фотонов, выполняет их счет и осуществляет отображение в виде численных значений на дисплее прибора. Кроме того энергия от электрического коронного разряда преобразуется в тепловое электромагнитное излучение, улавливается объективом ИК-канала и отображается на дисплее прибора в виде термограммы с измерением температуры в фиксированной точке.
Дефектоскопы оптические CoroCam 6, CoroCam 7 имеют два канала наблюдений: видимый и ультрафиолетовый.
Дефектоскопы оптические CoroCam 6 выпускаются модификаций CoroCam 6D, CoroCam 6D2, CoroCam 6N, отличающиеся друг от друга наличием оптических фильтров внутри дефектоскопа. Корпус для всех этих модификаций одинаковый и выполнен из пластика.
Модификация CoroCam 6DF выполнена в защитном металлическом корпусе.
Дефектоскопы оптические CoroCam 8 имеют три канала наблюдений: видимый, ультрафиолетовый и инфракрасный.
Корпуса у CoroCam 7 и CoroCam 8 выполнены из пластика.

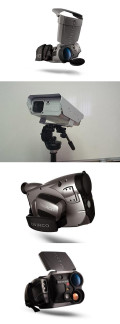

Внешний вид дефектоскопов оптических CoroCam 6, CoroCam 7, CoroCam 8 представлен на рисунках 1, 2, 3, 4.
Во избежание несанкционированного доступа один из винтов, стягивающих крышки корпуса, пломбируется.
Программное обеспечение (ПО) (таблица 1) дефектоскопов оптических CoroCam 6, CoroCam 7, CoroCam 8 состоит из ПО отдельных модулей и связанных в единую структуру. Таблица 1 - Идентификационные признаки ПО_
| Идентификационные данные (признаки) | Значение | Значение | Значение | Значение | Значение |
| Идентификационное наименование ПО | NIOS | TMS | PSU | LCD | Keys |
| Номер версии (идентификационный номер) ПО | Wed Arg 1 12:31:02 2015 не ниже | Fri Aug 16 07:47:27 2013 не ниже | Fri Apg 19 06:59:45 2013 не ниже | Mon Jan 21 10:11:33 2013 не ниже | Tue Aug 14 12:15:39 2012 не ниже |
| Цифровой идентификатор ПО | - | - | - | - | - |
Конструкция дефектоскопов оптических CoroCam 6, CoroCam 7, CoroCam 8 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений средний по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2 - Метрологические и технические характеристики_
| Характеристика | CoroCam 6 | CoroCam 7 | CoroCam 8 |
| Спектральный диапазон УФ канала, мкм | от 0,24 до 0,28 | от 0,24 до 0,28 | от 0,24 до 0,28 |
| Диапазон измерений числа фотонов, импульс/с | от 1 до 9999 | от 1 до 9999 | от 1 до 9999 |
| Пределы допускаемой относительной погрешности измерений числа фотонов, % | ±15 | ±15 | ±15 |
| Спектральный диапазон ИК канала, мкм | - | - | от 8 до 14 |
| Диапазон измерений температуры, °С | - | - | от - 20 до + 250 |
| Пределы допускаемой погрешности измерений радиационной температуры | ±2 °С (в диапазоне от -20 до +100 °С) ±2 % (в диапазоне свыше 100 °С) | ||
| Габаритные размеры (ДхШхВ), мм, не более | CoroCam 6D, CoroCam 6D2, CoroCam 6N: 220 х 160 х 80; CoroCam 6DF: 260 х 165 х 95 | 305 х 165х 125 | 215 х 200 х 155 |
| Масса, кг, не более | 2,1 (CoroCam 6DF - 8,0) | 2,1 | 2,6 |
| Элемент питания | Аккумулятор 7,2 | В | |
| Температура эксплуатации, °С | от -15 до +50 | ||
| Температура хранения, °С | от -25 до +60 | ||
| Относительная влажность воздуха, %, не более | 80 | ||
наносится на титульный лист руководства по эксплуатации методом печати и на корпус средства измерений с помощью наклейки.
Комплектность средства измерений приведена в таблице 3. Таблица 3 - Комплектность средства измерений_
| Наименование | Кол-во, шт | Примечание |
| Дефектоскоп оптический CoroCam | 1 | Модификация в соответствие с заказом |
| Сетевой адаптер | 1 | - |
| Аккумулятор | 1 | - |
| Сумка для переноски | 1 | - |
| Руководство по эксплуатации | 1 | - |
| Методика поверки РТ-МП-2506-442-2015 | 1 | - |
осуществляется по документу РТ-МП-2506-442-2015 «ГСИ. Дефектоскопы оптические CoroCam 6, CoroCam 7, CoroCam 8. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 февраля 2016 г.
Основные средства поверки:
- набор источников в виде моделей АЧТ, диапазон от минус 20 до плюс 250 °С и от 900 до 1300 °С, 2 разряд по ГОСТ 8.558-2009.
Знак поверки наносится на свидетельство о поверке.
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к дефектоскопом оптическим CoroCam 6, CoroCam 7, CoroCam 8
1 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
