| Номер в госреестре | 64327-16 |
| Наименование СИ | Корректоры объема газа |
| Обозначение типа СИ | EC 24, EC 600, EC 900 |
| Изготовитель | "RMG Messtechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Корректоры объема газа ЕС 24, ЕС 600 и ЕС 900 предназначены для измерения давления и температуры газа (природного, попутного нефтяного, других углеводородных и неуглеводородных газов), преобразования сигналов от первичных измерительных преобразователей расхода (объема) газа, вычисления объемного расхода и объема газа в рабочих условиях и приведения объемного расхода и объема газа к стандартным условиям.
Принцип работы корректоров объема газа ЕС 24, ЕС 600 и ЕС 900 состоит в приеме данных, поступающих от первичных измерительных преобразователей расхода (объема), температуры, давления газа, их обработке и вычисления расхода и объема газа, приведенных к стандартным условиям, регистрации данных. В качестве входных величин для обработки также могут использоваться величины, задаваемые вручную, и принимаемые от системы верхнего уровня через интерфейсы. Корректор состоит из процессора, первичного преобразователя давления и дисплея, размещенных в одном корпусе, и выносного термометра сопротивления. Сигнал об измеренном в рабочих условиях объеме газа от счетчика газа поступает в корректор, который с учетом температуры, давления и состава газа приводит объем и расход, измеренный счетчиком к стандартным условиям. На жидкокристаллическом дисплее корректоров выводится информация об исходных данных и результатах измерений В памяти корректора сохраняется база данных зарегистрированных параметров.
Ввод исходных данных осуществляется с помощью специального программного обеспечения, посредством переносного персонального компьютера через оптическую головку (EC 600 и EC 900) или блок искробезопасной защиты, либо вручную

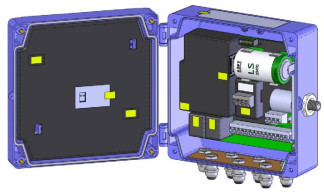

а) EC24 б) EC600 в) EC 900
Рисунок 1 - Внешний вид корректора
Корректоры позволяют рассчитывать свойства природного газа и коэффициент сжимаемости по ГОСТ 30319.2-96 (NX19 мод., AGA8-92DC (только EC 600)), ГОСТ Р 8.7692011 (ИСО 12213-3:2006) (SGERG-88), а также по методам AGA8-G1 и AGA8-G2.
I : I
--М-
I I Г
Корректоры имеют встроенное программное обеспечение. Программное обеспечение предназначено для обеспечения полнофункциональной работоспособности корректора. Идентификационные данные программного обеспечения могут быть проконтролированы через встроенный дисплей, либо удаленно.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения корректоров EC 24_
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Метрологически значимая часть ПО EC 24 |
| Номер версии (идентификационный номер) ПО | 0.92 |
| Цифровой идентификатор ПО (CRC16) | 1357 |
| Таблица 2 - Идентификационные данные (признаки) программного обеспечения корректоров EC 600 | |
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Метрологически значимая часть ПО EC 600 |
| Номер версии (идентификационный номер) ПО | 4.xx |
| Цифровой идентификатор ПО | — |
Примечание - Вычисление цифрового идентификатора программного обеспечения ЕС 600 и вывод его значение на дисплей корректора не производится. Для контроля целостности программного обеспечения и введенных данных в память корректора каждые сутки или по запросу пользователя в корректоре производится самодиагностика._
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Метрологически значимая часть ПО EC 900 |
| Номер версии (идентификационный номер) ПО | Ver-EC900 V11.21 Ver-EC900 V11.22D-E Ver-EC900 V11.23D-E Ver-EC900 V11.24D-E Ver-EC900 V11.25D-E |
| Цифровой идентификатор ПО (CRC16) - для Ver-EC900 V11.21 | 1045 |
| - для Ver-EC900 V11.22D-E | 4DAD |
| - для Ver-EC900 V11.23D-E | 12AC |
| - для Ver-EC900 V11.24D-E | 2F45 |
| - для Ver-EC900 V11.25D-E | 2369 |
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - средний.
Таблица 3 - Метрологические и технические характеристики
| Характеристика | ЕС 24 | ЕС 600 | ЕС 900 |
| Диапазон измерения избыточного давления газа, МПа | от 0,07 до 7 | от 0,08 до 7 | от 0,07 до 7 |
| Диапазон измерения температуры газа, °С | от -25 до +60 | от -25 до +60 | от -25 до +60 |
| Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям, % | ±0,5 | ±0,5 | ±0,5 |
| Пределы допускаемой относительной погрешности измерения термодинамической температуры газа выраженной в К, % | ±0,1 | ±0,2 | ±0,1 |
| Пределы допускаемой относительной погрешности измерения давления газа, % | ±0,25 | ±0,25 | ±0,25 |
| Температура окружающей среды, оС | от -25 до +60 | от-25до +70 | от-25до +55 |
| Г абаритные размеры, мм, не более | 250х120х105 | 193х160х73 | 160х160х80 |
| Масса, кг, не более | 1,5 | 1,2 | 2,5 |
| Средний срок службы, лет, не менее | 12 | 12 | 12 |
| Параметры электрического питания: - литиевые батареи, В | 3,6 | 3,6 | 3,6 |
| - блок питания постоянного тока, В | 24 | 8 | 8; 24 |
| Входы для подключения счетчика газа: - низкочастотный, Гц | 4 | 10 | 20 |
| - высокочастотный, кГц | 0,4 | 5 | 10 |
| - цифровой, количество, шт | - | до 4 | 1 |
наносится на заднюю панель корректора методом наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу.
Таблица 5 - Комплектность_
| Наименование | Количество | Примечание |
| Корректор | 1 | В соответствии с заказом |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Комплект заводской документации | 1 | |
| Комплект монтажных частей | 1 | В соответствии с заказом |
| Внешний источник питания | 1 | В соответствии с заказом |
осуществляется по документу МП 0241-13-2015 «Корректоры объема газа EC 24, EC 600, EC900. Методика поверки», утвержденному ФГУП «ВНИИР» 27.02.2015.
Основные средства поверки:
- калибратор давления PACE фирмы «GE Druck», Великобритания, диапазон измерений давления от 0,07 до 7 МПа, пределы допускаемой абсолютной погрешности ±(0,01% ИВ +0,01% ВПИ);
- термостат водяной типа ТВ-4 для воспроизведения температур в диапазоне от 0 до плюс 95 °С;
- криостат типа ГСП-5 для воспроизведения температур в диапазоне от минус 50 до
0°С;
- термометр стеклянный типа ТЛ-16, диапазон измерений от минус 25 до плюс 60 °С, цена деления 0,1 °С по ГОСТ 28498-90;
- генератор импульсов типа Г6-27, диапазон воспроизводимых частот от 0,001 Гц до
1 МГц, амплитуда импульсов ±20В, погрешность установки частоты ±2% (от 0,1 Гц до 100 кГц); ±3% (от 0,001 до 6,1 Гц и от 100 кГц до 1 МГц);
- счетчик программный реверсивный Ф5007, диапазон частот входных сигналов от 0 до 1 МГц, пределы допускаемой погрешности при счете по одному каналу не более ±1 имп.;
- стенд для создания избыточного давления до 7 МПа.
- термометр ртутный, диапазон измерений от 0 до плюс 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30 до 80 %, цена деления термометров 0,5 °С по ТУ25-11.1645.
Корректоры объема газа EC24. Руководство по эксплуатации.
Корректоры объема газа EC600. Руководство по эксплуатации.
Корректоры объема газа EC900. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к корректорам объема газа EC 24, EC 600, EC 900
1 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
2 ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
