| Номер в госреестре | 64328-16 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-37000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-37000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Тип резервуара - стальной вертикальный цилиндрический с теплоизоляцией, номинальной вместимостью 37000 м .
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, конического днища и стационарной сферической кровли. Цилиндрическая стенка резервуара включает в себя двенадцать цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.
Кольцевая окрайка днища выполнена из сваренных между собой стальных сегментов, изготовленных из стали марки 09Г2С-12, толщиной 18,0 мм.
Днище резервуара - цельносварное полистовой сборки из стали марки Ст3сп5св, толщиной 6,0 мм.
Фундамент - свайный.
Резервуар оснащен приемо-раздаточными устройствами, подогревательной системой, предохранительными и дыхательными клапанами, устройством отбора проб, системой молниезащи-ты. На крыше резервуара размещены: люк замерный ЛЗ-150, люк световой Ду 500 (4 шт). Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации».

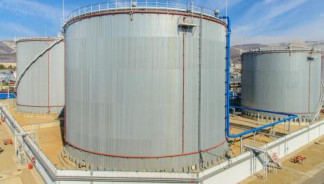

Общий вид резервуара представлен на рисунке 1.
Резервуары № 5,7 расположены: Краснодарский край, г. Новороссийск, ул. Магистральная, д.6, резервуарный парк ООО «Новороссийский мазутный терминал».
отсутствует
| Наименование параметра | Номер резервуара РВС-37000 | |
| 5 | 7 | |
| Номинальная вместимость, м | 37000 | |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,10 | |
| Диапазон вместимости, м1 | от 43,213 | от 73,435 |
| до 37132,658 | до 37260,539 | |
| Габаритные размеры: | ||
| - диаметр резервуара, мм | 39900; | |
| - высота стенки резервуара, мм | 29750; | |
| - высота резервуара, мм | 34054 | |
| Средний срок службы, лет, не менее | 40 | |
| Условия эксплуатации: | ||
| о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа | -50 до +50; от 84 до 106,7 | |
| Наименование | Количество, шт. | Обозначение |
| 1 Резервуар стальной вертикальный цилиндрический теплоизолированный | 2 | РВС-37000 |
| 2 Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | 2 | РВС-37000 |
| 3 Г радуировочная таблица | 2 |
осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности Р50Н2Г, с верхним пределом измерений 50 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р30У2К, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- теодолит оптический с ценой деления микроскопа 2" (угловые секунды) по ГОСТ 10529-96;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;
- нивелир с рейкой по ГОСТ 10528-90.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы, устанавливающие требования к резервуарам РВС-37000
3 РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
4 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
