Система автоматизированная измерительная ТЕСТ-1102, 64331-16

Назначение

Система автоматизированная измерительная ТЕСТ-1102 (далее - система) предназначена для измерения и воспроизведения электрических величин в процессе проверки объектов контроля (ОК).

Описание

Конструктивно система состоит из подсистем ИАБ (BSS), ИНШ (ELOAD), СЭ63, ИБФ (SAS), ИПАБ (2CH SAS). Подсистемы ИБФ, ИАБ, ИНШ и ИПАБ представляют собой электронные стойки с установленными в них источниками питания и электронными нагрузками, которые являются функционально законченными электронными устройствами. Подсистема СЭ63 выполнена по модульному принципу на основе стандарта VXI и представляет собой набор функциональных модулей, размещенных в базовом блоке (крейте) INTE004-01 FC VXI 3.0 Mainframe и объединенных, в зависимости от функционального назначения, в каналы, управляемые от внешней ПЭВМ. Базовый блок с установленными в него модулями образует блок электронный БЭ128, к которому прикрепляются три коммутационные панели КП1-1102, КП2-1102 и КП3-1102, а также панель питания. Дополнительно в состав подсистемы СЭ63 входит источник питания постоянного тока Agilent N6711A c модулями N6744B и N6776A. Подсистема СЭ63 функционально состоит из системы ИКСЭП (имитация сигналов контроллера), ИЭБ (имитация сигналов аккумуляторной батареи) и ИАРК (имитация сигналов аппаратуры регулирования). Управление и обмен данными между составными частями системы ТЕСТ-1102 осуществляется по сети Ethernet.

В системе реализованы следующие каналы:

-    измерительные каналы (ИК) напряжения постоянного тока;

-    измерительные каналы (ИК) сопротивления постоянному току;

-    каналы воспроизведения напряжения постоянного тока;

-    каналы воспроизведения сопротивления постоянному току датчиков температуры (ДТ).

ИК напряжения постоянного тока

Каналы реализованы с помощью трех мезонинных модулей измерителя мгновенных значений напряжения МН8И-10В из состава подсистемы СЭ63.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам, величины входных аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя.

ИК сопротивления постоянному току

Каналы реализованы двумя мезонинными модулями МС8-2Л из состава подсистемы СЭ63, обеспечивающими измерение величины сопротивления постоянному току по двухпроводной схеме.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой величины активного сопротивления в двоичный цифровой код, доступный для чтения программой пользователя.

Каналы воспроизведения напряжения постоянного тока

Каналы реализованы с помощью трех модулей ИПТН16 из состава подсистемы СЭ63.

Принцип действия каналов основан на воспроизведении напряжения постоянного тока путем цифро-аналогового преобразования кодов управления в значения выходного напряжения.

Каналы воспроизведения сопротивления постоянному току датчиков температуры (ДТ)

Каналы реализованы с помощью шести мезонинных модулей МЭМС2-4Л из состава подсистемы СЭ63.

Принцип действия каналов воспроизведения сопротивления постоянному току ДТ заключается в коммутации резисторов, установленных на мезонинном модуле, на требуемый канал.

По условиям эксплуатации системы относятся к группе 2 по ГОСТ 22261-94 климатического исполнения УХЛ с диапазоном рабочих температур от плюс 5 до плюс 40 °С и относительной влажности воздуха до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

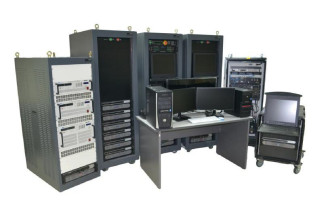

Внешний вид системы, с указанием места нанесения знака утверждения типа, приведен на рисунке 1.

Защита от несанкционированного доступа предусмотрена в виде пломбировки функциональных модулей, установленных в крейт (рисунок 2).

Подсистема ИНШ (ELOAD)

ИПАБ (2CH SAS)

Программное обеспечение

Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    передачу измерительной информации ПО верхнего уровня.

Влияние ПО на метрологические характеристики системы учитывается в общих согласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения (ПО)

Имитация сигналов контроллера (ИКСЭП)

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В.................................................от 0 до 4,5

Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП)) погрешности

измерения напряжения постоянного тока, %.............................................................................±0,1

Количество ИК, шт..........................................................................................................................23

ИК сопротивления постоянному току

Диапазон измерений сопротивления постоянному току, кОм.....................................от 12 до 30

Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току,

Ом..................................................................................................................................................±550

Количество ИК, шт..........................................................................................................................12

Имитация сигналов аккумуляторной батареи (ИЭБ)

Каналы воспроизведения напряжения постоянного тока

Диапазон воспроизведения напряжения постоянного тока, В......................................от 0 до 4,7

Дискретность воспроизведения напряжения постоянного тока, В..........................................0,01

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного

тока, мВ.............................................................................................................................................±5

Количество каналов, шт..................................................................................................................16

Каналы воспроизведения сопротивления постоянному току ДТ

Диапазон воспроизведения сопротивления постоянному току, кОм..........................от 12 до 30

Дискретность воспроизведения сопротивления постоянному току, Ом..................................100

Пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному

току, Ом......................................................................................................................±(0,002-Rx + 2),

где Rx - устанавливаемое значение, Ом.

Количество каналов, шт..................................................................................................................12

Имитация сигналов аппаратуры регулирования (ИАРК)

Каналы воспроизведения напряжения постоянного тока

Диапазон воспроизведения напряжения постоянного тока, В......................................от 0 до 4,5

Дискретность воспроизведения напряжения постоянного тока, В..........................................0,01

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного

тока, мВ .............................................................................................................................................±5

Количество каналов, шт..................................................................................................................23

Общие характеристики Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм,

не менее.............................................................................................................................................20

Электрическая прочность изоляции цепи сетевого питания, В, не менее..............................1500

Электрическое сопротивление цепи защитного заземления, Ом, не более..............................0,1

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С......................................................от плюс 5 до плюс 40

-    относительная влажность воздуха при температуре плюс 25 °С, %..........................от 45 до 80

-    атмосферное давление, кПа..................................................................................от 84,0 до 106,7

Параметры электропитания:

-    напряжение переменного тока, В.........................................................................................380±38

-    напряжение переменного тока, В.........................................................................................220±22

-    частота переменного тока, Гц...................................................................................................50±1

Масса, кг, не более.......................................................................................................................2000

Мощность, потребляемая от сети питания переменного тока 380 В, кВ-А, не более.............100

Мощность, потребляемая от сети питания переменного тока 220 В, кВ-А, не более...............10

Сила тока, потребляемая от сети питания, и габаритные размеры подсистем приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на лицевую панель подсистемы СЭ63 в виде наклейки и на титульный лист руководства по эксплуатации и формуляра методом компьютерной графики.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ФТКС.411713.149РЭ «Система автоматизированная измерительная ТЕСТ-1102. Руководство по эксплуатации» раздел 12 «Поверка», утвержденному ФГУП «ВНИИМС» 06.06.2016 г.

Основные средства поверки: мультиметр цифровой ЦММ1 (рег. № 50927-12); источник питания постоянного тока модульный N6700 (рег. № 48606-11); магазин электрического сопротивления Р4834 (рег. № 11326-90).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системе автоматизированной измерительной ТЕСТ-1102

1    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4    Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».

5    ФТКС.411713.149ТУ Система автоматизированная измерительная ТЕСТ-1102. Технические условия.
