Государственный реестр средств измерений

Система автоматизированная измерительная ТЕСТ-6408-03, 64332-16

64332-16
Система автоматизированная измерительная ТЕСТ-6408-03 (далее - система) предназначена для измерений, формирования и контроля электрических величин, для регистрации и отображения результатов измерений и контроля.
Карточка СИ
Номер в госреестре 64332-16
Наименование СИ Система автоматизированная измерительная
Обозначение типа СИ ТЕСТ-6408-03
Изготовитель ООО "VXI-Системы", г.Москва
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система автоматизированная измерительная ТЕСТ-6408-03 (далее - система) предназначена для измерений, формирования и контроля электрических величин, для регистрации и отображения результатов измерений и контроля.

Описание

Конструктивно система выполнена по модульному принципу на основе стандарта VXI и представляют собой набор функциональных модулей (мезонинов), размещенных в базовом блоке (крейте) и объединенных в зависимости от функционального назначения в каналы, управляемые от ПЭВМ. Базовый блок с установленными в него модулями (мезонинами) и ПЭВМ образует блок электронный БЭ142.

В системе реализованы измерительные каналы (ИК) напряжения постоянного тока.

ИК реализованы мезонинными модулями МН8И-50В и МН8И-10, установленным на носителе мезонинов НМ-М.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам, величины входных аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя.

По условиям эксплуатации система относится к группе 2 по ГОСТ 22261-94 климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 35 °С и относительной влажности воздуха до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

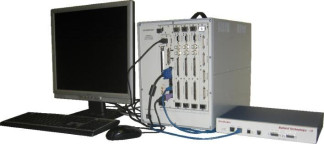

Внешний вид системы с указанием места нанесения знака утверждения типа приведен на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде пломбировки функциональных модулей, установленных в базовый блок (рисунок 2).

*г—    '

Рисунок 2 - Пломбировка функционального модуля

Программное обеспечение

Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    передачу измерительной информации ПО верхнего уровня.

Метрологически значимая часть ПО выделена в файл библиотеки математических функций: unmn8i_math.dll.

Влияние ПО на метрологические характеристики системы учитывается в общих согласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

unmn8i math.dll

Номер версии ПО (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО

F1697EE3

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений напряжения постоянного тока, В

от минус 10 до 10 от минус 50 до 50

Пределы допускаемой основной относительной погрешности измерения напряжения при минимальном периоде семплирования (получения результатов измерения), %

±[0,025 + 0,025-(Цм/их - 1)]

Пределы допускаемой дополнительной относительной погрешности измерения напряжения при минимальном периоде семплирования (получения результатов измерения), %

±0,002-T

Количество ИК

-    в диапазоне измерений от минус 10 до 10 В

-    в диапазоне измерений от минус 50 до 50 В

16

8

Примечание: Um - значение верхнего предела диапазона измерений;

Ux - измеренное значение;

Т - отклонение температуры окружающей среды от нормального значения.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

220±22

50±1

Потребляемая мощность, кВ-А, не более

1,3

Г абаритные размеры блока БЭ142 (ширинахвысотахдлина), мм, не более

360х284х416

Масса, кг, не более

30

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

20±2 до 80 от 98 до 105

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от плюс 5 до плюс 35 до 80 от 98 до 105

Знак утверждения типа

наносится на лицевую панель блока БЭ142 в виде наклейки и на титульный лист руководства по эксплуатации и формуляра методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средства измерений

Обозначение

Наименование

Кол.

Система автоматизированная измерительная ТЕСТ-6408-03, заводской номер 1408001

1

Монитор 22” дюйма Клавиатура

Манипулятор типа «мышь»

Коврик для манипулятора типа «мышь»

1

1

1

1

OmniBusBox 162-555-555

1

ПО CoPilot

1

ФТКС.411259.156

БЭ142

1

ФТКС.469133.005

Крейт INTE006 FC VXI 3.0 Mainframe

1

ФТКС.468260.011-10

VXI Embedded PC

1

ФТКС.468269.011

НМ-М

1

ФТКС.468266.023

Измеритель мгновенных значений напряжения МН8И-50В

1

ФТКС.468266.023-01

Измеритель мгновенных значений напряжения МН8И-10В

ФТКС.468266.040

МФСК-24Э

1

UNC3.031.161

ОЛС

Провод заземления 2-5000 ГОСТ 18714-81

1

ФТКС.305656.136

Система автоматизированная измерительная ТЕСТ-6408-03. Комплект ЗИП одиночный

1

Система автоматизированная измерительная ТЕСТ-6408-03. Комплект эксплуатационных документов

1

Обозначение

Наименование

Кол.

ФТКС.87021-01

Установочный комплект «ТЕСТ-6408-03. Комплект программного обеспечения»

1

ОС Windows 7 Professional (32-bit)

1

MS Office home and buisness

1

Антивирус

1

Поверка

осуществляется по документу ФТКС.411713.171РЭ «Система автоматизированная измерительная ТЕСТ-6408-03. Руководство по эксплуатации» раздел 13 «Поверка», утвержденному ФГУП «ВНИИМС» 06.06.2016 г.

Основные средства поверки: мультиметр 3458А (рег. № 25900-03); источник питания постоянного тока GPR-30H10D (рег. № 20188-07).

Знак поверки наносится на лицевую панель блока БЭ142 в виде наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системе автоматизированной измерительной ТЕСТ-6408-03

1    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3    ФТКС.411713.171ТУ Система автоматизированная измерительная ТЕСТ-6408-03. Технические условия.

Зарегистрировано поверок 10
Поверителей 2
Актуальность данных 07.11.2024
