| Номер в госреестре | 64345-16 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-15000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-15000 предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Тип резервуара - стальной вертикальный цилиндрический с теплоизоляцией, номинальной вместимостью 15000 м .
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, конического днища и стационарной сферической кровли. Цилиндрическая стенка резервуара включает в себя десять цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.
Кольцевая окрайка днища выполнена из сваренных между собой стальных сегментов, изготовленных из стали марки 09Г2С-12, толщиной 14,0 мм.
Днище резервуара - цельносварное полистовой сборки из стали марки Ст3сп5-св, толщиной 6,0 мм.
Фундамент - свайный.
Резервуар оснащен приемо-раздаточными устройствами, подогревательной системой, предохранительными и дыхательными клапанами, устройством отбора проб, системой молниезащи-ты. На крыше резервуара размещены: люк замерный ЛЗ-150, люк световой Ду 500 (4 шт). Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации».

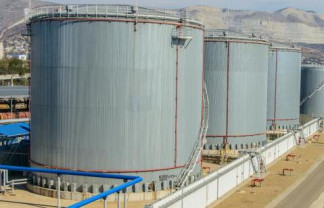

Общий вид резервуара представлен на рисунке 1.
Резервуары № 6,8,9 расположены: Краснодарский край, г. Новороссийск, ул. Магистральная, д.6, резервуарный парк ООО «Новороссийский мазутный терминал».
| Наименование параметра | Номер резервуара РВС-15000 | ||
| 6 | 8 | 9 | |
| Номинальная вместимость, м | 15000 | ||
| Пределы допускаемой относительной погрешности вместимости, % | ±0,10 | ||
| Диапазон вместимости, м3 | от 64,679 до 15808,291 | от 61,365 до 15834,715 | от 58,497 до 15857,898 |
| Габаритные размеры: - диаметр резервуара, мм - высота стенки резервуара, мм - высота резервуара, мм | 28500 24750 27689 | ||
| Средний срок службы, лет, не менее | 40 | ||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | -50 до +50 от 84 до 106,7 | ||
| Средний срок службы, лет, не менее | 30 | ||
наносится на титульный лист паспорта резервуара типографским способом.
| Наименование | Количество, шт. | Обозначение |
| 1 Резервуар стальной вертикальный цилиндрический теплоизолированный | 3 | РВС-15000 |
| 2 Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | 3 | РВС-15000 |
| 3 Г радуировочная таблица | 3 |
осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности Р50Н2Г, с верхним пределом измерений 50 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р30У2К, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- теодолит оптический с ценой деления микроскопа 2" (угловые секунды) по ГОСТ 10529-96;
- толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой абсолютной погрешности ±0,1 мм;
- нивелир с рейкой по ГОСТ 10528-90.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
Нормативные и технические документы, устанавливающие требования к резервуарам РВС-15000
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
