| Номер в госреестре | 64382-16 |
| Наименование СИ | Анализатор водорода в жидком алюминии |
| Обозначение типа СИ | AlSCAN |
| Изготовитель | "ABB Inc. Analytical and Advanced Solutions", Канада |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор водорода в жидком алюминии A/SCAN (далее - анализатор) предназначен для измерений объёмной доли водорода в газовой смеси и содержания (растворимости) водорода в расплаве алюминия по аттестованным методикам измерений.
Принцип действия анализатора основан на детектировании водорода с помощью измерительного детектора на основе измерений теплопроводности газа, встроенного в газовый тракт. При анализе массовой доли водорода, растворенного в расплаве алюминия, принцип действия основан на испарении водорода из расплава алюминия в небольшой замкнутый объем. При погружении зонда в расплавленный алюминий в анализаторе организуется замкнутый кольцевой газовый цикл: анализатор-зонд-анализатор. Перед каждым измерением анализатор продувается чистым азотом, после чего цикл замыкается и по нему принудительно циркулирует газовая смесь. При прохождении через зонд, погруженный в расплавленный алюминий, газовая смесь насыщается водородом до выравнивания парциальных давлений водорода в газовой смеси азот-водород и растворенного в расплаве. Содержание водорода в расплаве алюминия прямо пропорционально квадратному корню значения концентрации водорода в газовом контуре. Дополнительно в уравнение, связывающее содержание водорода в газовой фазе и расплаве, включены поправочные коэффициенты, связанные с изменениями химического состава и температуры расплава.
Конструктивно анализатор состоит непосредственно из блока анализатора, специального зонда, закрепленного на держателе, и преобразователя термоэлектрического утвержденного типа. Блок анализатора снабжен встроенным микропроцессором, кнопками управления, дисплеем и термопринтером. В блок анализатора встроен баллон высокого давления, который заполняется чистым азотом.
Анализатор оснащен встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных.
Обмен данными между всеми структурными элементами анализатора (за исключением первичных измерительных преобразователей) осуществляется с помощью стандартного интерфейса RS-232. Пломбирование анализатора не предусмотрено.

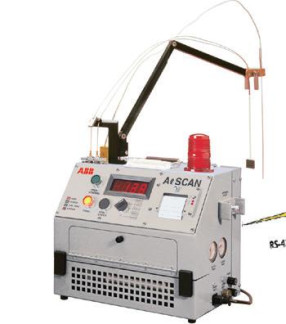

Внешний вид анализатора представлен на рисунке 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | A/SCAN™ |
| Номер версии ПО (идентификационный номер ПО) | - |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (алгоритм вычисления цифрового идентификатора ПО) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли водорода в газовой смеси, % | от 0 до 80 |
| Пределы допускаемой инструментальной абсолютной погрешности измерений объемной доли водорода, % | ±(0,10+0,05X)* |
| Диапазон измерений температуры расплава, оС | от 650 до 1200 |
| Пределы допускаемой инструментальной абсолютной погрешности »-» о/"ч измерений температуры расплава, С | ±10 |
| Диапазон измерений растворимости водорода в расплаве алюминия, см3 H2/100 г Al | 0 до 9,99 |
| Пределы допускаемой инструментальной абсолютной погрешности измерений растворимости водорода в расплаве алюминия, см3 H2/100 г Al | ±(0,05+0,10Y)** |
| Г абаритные размеры (В х Г х Ш), мм | 380 х 235 х 305 |
| Масса, кг, не более | 16 |
| Электропитание: - напряжение, В - частота, Гц - сила тока, А | 230±10 50/60 1 |
| Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность воздуха, %, не более | от +10 до +50 90 |
| Средний срок службы, лет, не менее | 5 |
| Примечание: * -X - результат измерения объемной доли водорода, %; ** -Y - результат измерения растворимости водорода в жидком алюминии, см3 H2/100 г Al. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель анализатора в виде наклейки.
В комплект поставки входят:
- Анализатор водорода в жидком алюминии A/SCAN в соответствии с заказом;
- Руководство по эксплуатации
- МП 11-251-2015 «ГСИ. Анализатор водорода в жидком алюминии A/SCAN. Методика поверки».
осуществляется по документу МП 11-251-2015 «ГСИ. Анализатор водорода в жидком алюминии A/SCAN. Методика поверки», утвержденному ФГУП «УНИИМ» 01.02.2016 г. Основные средства поверки:
- стандартный образец утвержденного типа ГСО 10597-2015 состава газовой смеси H2/N2 (аттестованные значения объемной доли водорода от 0,1 % до 70 %, границы относительной погрешности аттестованного значения составляют от ± 2,5 % до ± 0,2 % соответственно);
- эталон 3-го разряда единицы постоянного электрического напряжения и силы постоянного электрического тока - прибор для поверки вольтметров программируемый В1-13 (диапазон выходных напряжений постоянного тока от 10 мкВ до 10 В, пределы допускаемой основной погрешности ±(5- 10-5-|Uвоспр|+40) мкВ).
Знак поверки наносится на свидетельство о поверке.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на анализатор водорода в жидком алюминии A/SCAN
Техническая документация фирмы изготовителя ABB Inc. Analytical and Advanced Solutions, Канада.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 23.11.2024 |
