Система измерительная универсального испытательного стенда II83979 Universal, 64383-16

Назначение

Система измерительная универсального испытательного стенда II83979 Universal (далее - система) предназначена для измерений избыточного давления, силы постоянного тока, напряжения постоянного тока, интервалов времени и угла поворота при испытаниях отдельных электропневматических и пневматических компонентов, устройств и узлов, образующих тормозную систему.

Описание

Конструктивно система представляет собой базовый модуль (рама, выполненная из алюминиевых профилей), в котором установлены: держатель для датчиков давления, подключенных к внутренней пневматической системе, промышленный компьютер (далее - ПК) с монитором и устройствами ввода, многофункциональное устройство сбора данных NI 6221 (далее - МУСД), источник питания 8G3, панель контактов и распределительный шкаф с аналоговыми модулями ввода WAGO 750-479 (далее - аналоговый модуль). Также в состав системы входит подключаемый поворотный стол, предназначенный для измерений углового перемещения.

Принцип действия измерительных каналов (далее - ИК) избыточного давления основан на преобразовании первичными измерительными преобразователями давления, регистрационный № 38754-13, (далее - датчики), входящими в состав ИК, давления воздуха в напряжение постоянного тока или силу постоянного тока с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.

Принцип действия ИК силы постоянного тока основан на измерении аналоговым модулем напряжения постоянного тока, поступающего с источника питания через делитель напряжения, соответствующего силе постоянного тока с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.

Принцип действия ИК напряжения постоянного тока основан на измерении аналоговым модулем напряжения постоянного тока, поступающего с источника питания через делитель напряжения, с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.

Принцип действия ИК интервалов времени основан на использовании цифрового счетчика и генератора импульсов МУСД для измерений временных интервалов.

Принцип действия ИК угла поворота основан на преобразовании углового перемещения платформы поворотного стола датчиком углового перемещения, встроенным в поворотный стол, в напряжение постоянного тока, измерении этого напряжения аналоговым модулем с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.

Функционально система состоит из следующих ИК:

-    ИК избыточного давления;

-    ИК силы постоянного тока;

-    ИК напряжения постоянного тока;

-    ИК интервалов времени;

- ИК углового перемещения.

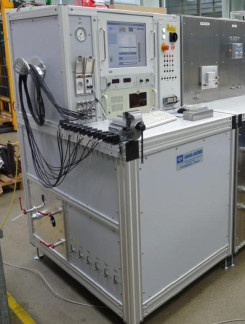

Внешний вид базового модуля, ПК с монитором, панели контактов, источника питания 8G3 и держателя для датчиков давления приведен на рисунке 1.

Внешний вид поворотного стола приведен на рисунке 2.

Внешний вид распределительного шкафа приведен на рисунке 3.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце распределительного шкафа, запираемого ключом (рисунок 4).

Рисунок 2 - Поворотный стол.

---

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы представляет собой:

-    UNI_MOD-V1-PS057.exe - основной программный модуль;

-    timecalib.exe - программный модуль, используемый при поверке ИК интервалов времени.

Таблица 1

Метрологически значимая часть ПО системы и измеренные данные не защищены от преднамеренных и непреднамеренных изменений. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические характеристики ИК системы приведены в таблице 2.

Таблица 2

Основные технические характеристики.

Рабочие условия эксплуатации:

-    температура окружающей среды, °С ........................................................от плюс 10 до плюс 30

-    относительная влажность воздуха при температуре 25 °С, % .................................. от 30 до 80

-    атмосферное давление окружающего воздуха, кПа ........................................... от 84,0 до 106,7

-    базовый модуль...................................................................................................... 1700 х 4100 х 1700

-    поворотный стол ..........................................................................................................500x500x400

Масса, кг, не более:

-    базовый модуль ......................................................................................................................... 2700

-    поворотный стол ........................................................................................................................... 30

Параметры питания от сети переменного тока:

-    напряжение, В ....................................................................................................................... 230±23

-    частота, Гц........................................................................................................................ от 49 до 61

Потребляемая мощность, В-А, не более .......................................................................3600

Средняя наработка на отказ, ч ...................................................................................... 3000

Знак утверждения типа

наносится методом компьютерной графики на титульный лист паспорта и в виде наклейки на переднюю панель промышленного компьютера.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-206-0655-2015 «Система измерительная универсального испытательного стенда II83979 Universal. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 декабря 2015 г.

Основные средства поверки:

-    калибратор процессов документирующий Fluke 753 (рег. № 49876-12): диапазон воспроизведения напряжения постоянного тока от минус 15 до 15 В, пределы допускаемой погрешности воспроизведения напряжения постоянного тока ± (0,01 %U + 0,0005); диапазон воспроизведения силы постоянного тока от минус 0,1 до 22 мА, пределы допускаемой погрешности воспроизведения силы постоянного тока ± (0,01 %I + 3 мкА);

-    мультиметр цифровой APPA 505 (рег. № 49266-12): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой основной погрешности при температуре окружающей среды (23±5) °С ± (0,00015 • Х + 20 • к), (здесь и далее к - значение единицы младшего разряда на установленном пределе измерений, Х - значение измеренной величины);

диапазон измерения силы постоянного тока от 0 до 10 А, пределы допускаемой основной погрешности при температуре окружающей среды (23±5) °С ±(0,001 • Х + 80 • к);

-    частотомер электронно-счетный Ч3-85/3 (рег. № 32359-06): диапазон измерений временных интервалов от 20 нс до 7000 с, пределы допускаемой относительной погрешности измерений частоты ± 110;

-    государственный рабочий эталон 1-го разряда единицы плоского угла при угловом перемещении твердого тела в диапазоне от 0° до 360°, рег. № 3.1.ZZB.0125.2015 (ГОСТ 8.016-81): доверительная погрешность при доверительной вероятности 0,95 не превышает 0,3".

Знак поверки наносится на переднюю панель промышленного компьютера в виде оттиска клейка и на свидетельство о поверке в виде наклейки.

Сведения о методах измерений

изложены в ПС-П83979 «Система измерительная универсального испытательного стенда II83979 Universal. Паспорт».

Нормативные и технические документы, устанавливающие требования к системе измерительной универсального испытательного стенда II83979 Universal

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

Техническая документация фирмы-изготовителя
